JGX-1278D-310B عازل صدمات اهتزاز متعدد المحاور يضمن الحماية المستمرة للمعدات مع هيكل آمن من الفشل

JGX-1278D-310B عازل متعدد المحاور 6-DOF مع بنية محصنة بطبيعتها

الاهتزازات في العالم الحقيقي نادرا ما تكون أحادية الاتجاه. الآلات الدوارة، الأحداث الزلزالية، والحملات التأثيرية تنتج حركة معقدة عبرمحاور الضغط، والتوتر، والدوران، والمنحدر، والإزاحة، والقطعفي نفس الوقت.JGX-1278D-310Bتم تصميم عازل اهتزاز الحبل السلكي من الصفر لهذا الواقع متعدد المحاور، وتوفير عزل فعال فيجميع درجات الحرية الستة (6-DOF)وبنفس القدر من الأهمية،هيكل القفل الواقي ضد الفشليضمن أن عنصر الحبل السلكي لا يمكن أن يفصل عن كتلة التثبيت حتى في ظل ظروف الإفراط التي من شأنها تدمير العازلات التقليدية.

ستة درجات من الحرية، حل واحد متكامل

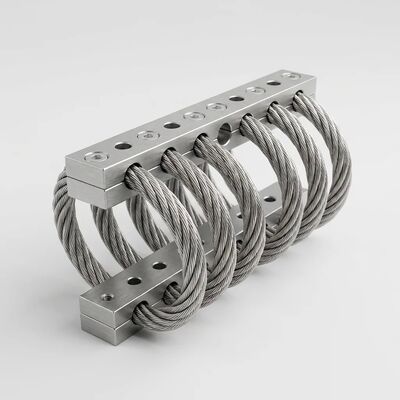

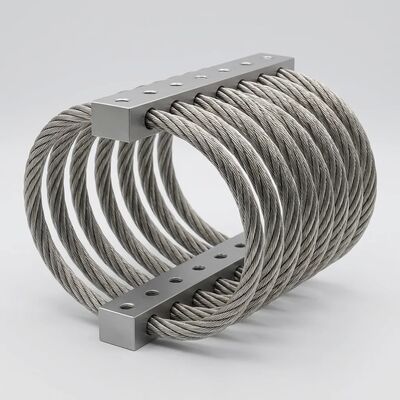

كل وحدة JGX-1278D-310B يحتوي على حلقة حبل سلكي محورية ذات شكل دقيق ، المصنوعة منالفولاذ المقاوم للصدأ AISI 304ومركزة في كلا الطرفين بواسطةقضبان التشغيل من سبيكة الألومنيوم 6061-T6الهندسة لهذه التكوين8 لفائف من حبل الأسلاك قطرها 6.4 ملم، مثبتة في فتحات بزاوية 45 درجةهذا السلوك أمر بالغ الأهمية للتطبيقات حيث الصدمة والاهتزاز في الحالة الثابتة تتعايش:

• محور الضغط:قدرة الحمل تصل إلى 50 كجم ثابتة ، مع نطاق الانحناء من 3-8 مم يختلف حسب الحمل المسبق
• محاور التدحرج والقطع:هيكل الملفوف المنسوج ينحني جانبا بطريقة خاضعة للسيطرة ، ويمتص الطاقة خارج المحور دون القاع
• محور التوتر:تصميم شريط التداخل يمنع سحب حبل الأسلاك ، والحفاظ على الاستمرارية الهيكلية حتى عندما يواجه المعدات المثبتة قوى رفع
• تحمل الصدمات:حمولات الصدمة العابرة تصل إلى75 كجم لكل حمولةيتم التعامل معها دون تشوه دائم

يتم الحفاظ على عامل تضخيم الرنينأقل من 3 عند الرنين، مما يعني أن العزل لا يعزز الاهتزاز حتى عندما تتزامن تردد الإثارة مع تردد النظام الطبيعي

آمنة من الفشل من خلال التصميم، وليس من خلال إضافة

عازل الحبل السلكي التقليدي يعتمد فقط على الاحتكاك وقوة التشنج للحفاظ على عنصر الحبلهذه التصاميم تخاطر بانزلاق الحبل أو انفصال كامل عن الحبل. فشل يترك المعدات الثقيلة فجأة بدون دعم.. جي جي إكس-1278 دي-310B يأخذ نهج مختلف أساسا.

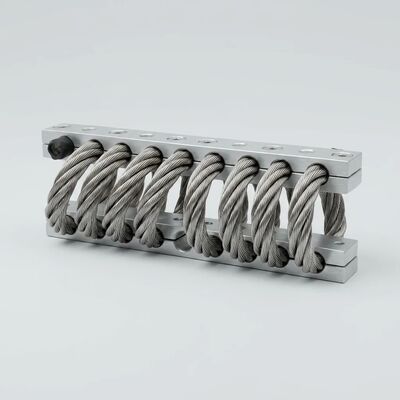

أشرطة التشغيل تتضمنملف الصفحات المتداخلة المصنعةبدلاً من الاعتماد على عزم الدوران فقط، هذا الهندسة تخلق قفل ميكانيكي إيجابي:كلما شدّدت القفلالنتيجة هيمسار الحمل الآمنالذي يبقي العزل سليما من الناحية الهيكلية بغض النظر عن اتجاه الحمل الزائد أو الحجم.

عوامل موثوقية إضافية مدمجة في JGX-1278D-310B:

• البناء متعدد الخيوط يحتوي على المئات من الأسلاك الفردية AISI 304 حتى لو تطورت خيط واحد عيب،الحبال المتبقية تستمر في حمل الحمل لا توجد نقطة فشل واحدة.
• يتم تشغيل كتلة التشغيل من الألومنيوم 6061-T6 من أجل العزل الكهربائي ومقاومة التآكل الإضافية ، مما يمنع الارتباط الكهربائي بين المعادن المختلفة في البيئات الرطبة أو البحرية.
• تم تحويل المجموعة بأكملها من -40 درجة مئوية إلى +200 درجة مئوية مع عدم تغيير في الحمل المسبق للضغط ، مما يؤكد التصميم لتركيبات القطب الشمالي وتثبيت غرفة المحرك على حد سواء.

مصممة لأصعب دورات العمل في العالم

تطبيقها في الصناعات الأكثر تطلبا

• منصات النفط والغاز البحرية:حماية المولدات، حزم المضخات، وأوراق التحكم من الاهتزازات المشتركة الناجمة عن الموجات والاصطدامات العرضية. تم التحقق من مقاومة رش الملح لمدة 500 + ساعة حسب ASTM B117
• معدات الدعم الأرضي للطيران والفضاء (GSE):عزل منصات الاختبار الحساسة وأجهزة المعايرة ووحدات الطاقة الأرضية في مرافق صيانة المطارات حيث تؤثر الموثوقية بشكل مباشر على جداول سلامة الطيران
• أنظمة الطوارئ في المناطق الزلزالية:الحفاظ على السلامة الهيكلية لمولدات الاحتياطي ومجموعات مضخات الحريق في المناطق الخاضعة لحمل الزلزال ؛ يبقى التصميم الآمن على الفشل يعمل حتى في حركة الأرض متعددة الاتجاهات
• مطابعات صناعية ثقيلة وخطوط طباعة:امتصاص الصدمات المتكررة عالية النطاق من مطرقة الصنع، آلات صب الحقن ومطبخات طابع المعادن دون تدهور التعب
• محطات قاعدة الاتصالات:حماية وحدات الراديو المثبتة على السطح والبرج، وأنظمة تحديد موقع الهوائيات، ومصاعد البطاريات الاحتياطية من التذبذب الناجم عن الرياح والتوسع الحراري

اتصل بفريقنا الهندسي اليومللحصول على منحنى تحريك الحمل المفصل، رسومات نمط التثبيت المخصصة، أو اقتباس لJGX-1278D-310B التي تم تكوينها لمتطلبات العزل المتعددة المحاور الخاصة بك.
