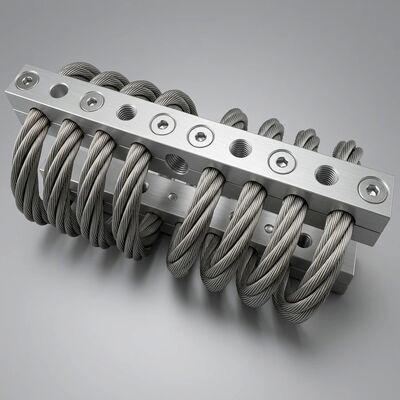

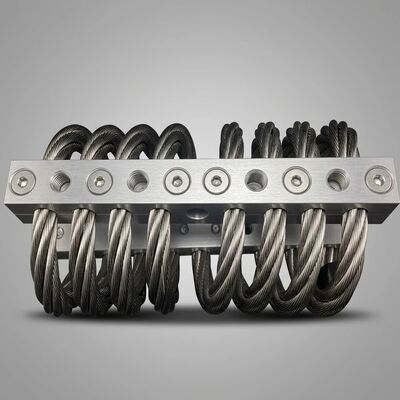

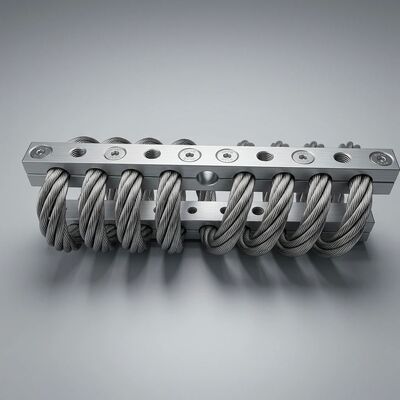

JGX-1598D-557B عازل الاهتزاز في حبل الأسلاك المعدني بالكامل قمع الرنين عالية التخفيف للبيئات القاسية

JGX-1598D-557B مصممة للعمل الدائم في بيئات تآكل ودرجات حرارة عالية واهتزازات عالية

عندما تفشل مكونات العزل ، فإن العواقب تتداخل: وقت توقف غير مخطط له ، والأضرار الثانوية للمعدات ، ومخاطر السلامة ، واستبدال الطوارئ المكلفة.JGX-1598D-557Bعازل الاهتزاز الحبل السلكي يلغي هذه المخاطر من خلالمعمارية معدنية بالكاملالتي لا يمكن أن تتحلل بالطريقة التي تقوم بها الايستوميرات والهيدروليكالحبل من الفولاذ المقاوم للصدأ AISI 304(قطر 8,0 ملم، تكوين 6 ملفات مروحة) وكتلة التشغيل من سبيكة الألومنيوم 6061-T6، كل مادة في هذا العازل تم اختيارها لحياة خدمة غير محدودة في الغلاف الجوي الصناعي العدواني.

اختيار المواد: لماذا كل عنصر مهم

الفولاذ المقاوم للصدأ AISI 304 المستخدم في عنصر الحبل السلكي يحتوي على 18٪ من الكروم و 8٪ من النيكل حسب التكوين ، مما يشكل طبقة سلبية من أكسيد الكروم التي تتعافى نفسها والتي تقاوم التجويف ،تآكل الشقوق، والتكسير التآكل الإجهاد. هذه هي نفس عائلة السبائك المحددة للناقلات الكيميائية، معدات معالجة الأدوية،وتطبيقات البنية التحتية الساحلية حيث فشل المواد ببساطة ليس خيارا.

توفر كتلة التشغيل من سبيكة الألومنيوم 6061-T6 نسبة قوة إلى وزن استثنائية مع المساهمة في صفر خطر التآكل الكهربائي.الحمض الكبريتيكيبعد المعالجة ، إنشاء طبقة أكسيد الألومنيوم من 15-25 ميكرون توفر حماية إضافية من التآكل والعزل الكهربائي بين المعدات المثبتة والهيكل الداعم.هذا الحاجز الكهربائي يمنع مسارات التيار المتشرد التي يمكن أن تسريع التآكل المحلي في واجهة التثبيت.

بعد التصنيع، يتلقى مجموعة كاملة من حبل الأسلاك الفولاذ المقاوم للصدأالمعالجة الكهربائيةالذي يزيل الشوائب السطحية والحفر الدقيقة من عملية الرسم.يقلل السطح الناعم الناتج عن المرآة من تماسك الملوثات ويقضي على ارتفاعات الإجهاد المجهرية حيث تبدأ شقوق التعب عادة في منتجات الأسلاك غير المعالجة.

فيزياء التخفيف: كيف يزيل JGX-1598D-557B الطاقة دون ارتداء المكونات

آلية التخفيف داخل JGX-1598D-557B تعتمد علىكولومب (الاحتكاك الجاف) التخفيفبدلاً من القطع السائل اللزج، عندما ينحني حبل الأسلاك المدار تحت الاهتزاز،المئات من خيوط AISI 304 الفردية داخل الحبل ينزلق ضد بعضها البعض في نقاط الاتصالكل حدث زحف صغير يحول كمية صغيرة من الطاقة الحركية إلى حرارة ضئيلة من خلال الاحتكاك بين الأطراف.

هذه العملية، تكرار الآلاف من المرات في الثانية على طول الحبلنسبة التخفيف المقاسة تزيد عن 18٪أعلى بكثير من ~ 5-10 ٪ نموذجية للأسقف الاستومرية غير المعززة. بشكل حاسم لأن التخفيف ينشأ من سلوك واجهة المواد المتأصلة بدلا من من الوسيط الاستهلاكي.معدل التخفيف ثابت على مدى عقود من التشغيل المستمر.

خصائص أداء JGX-1598D-557B:

• نطاق التردد الطبيعي:8-12 هرتز ، قابلة للتعديل عن طريق تغيير الكتلة المدعومة داخل غلاف الحمل المسموح به. يغير الحمل المسبق المنخفض التردد لأسفل لتحسين العزل منخفض التردد.
• قابلية الإرسال عند الرنين:نسبة التخفيف > 18٪ تغطي عامل تضخيم الرنين ، مما يمنع التكبير المدمر الذي قد يحدث مع أنظمة خفيفة التخفيف تمر عبر ترددتها الطبيعية.
• كفاءة العزل:بمجرد أن تتجاوز تردد الإثارة حوالي 1.4 مرة من التردد الطبيعي ، ينخفض انتقال الاهتزاز إلى أقل من الوحدة. بمقدار 2 مرة من التردد الطبيعي ، يتم تقليل انتقال الاهتزاز بأكثر من 90٪.
• قدرة الحمل:مقيّد لتحمل 80 كيلوغراماً من الحمل الساكن لكلّ عقدة. منحنى الصلابة غير الخطي يضمن المقاومة التدريجية. كلما ضغطت المعدات بقوة، كلما أصبح العازل أكثر صلابة.منع الاتصال القاسي بين المعادن أثناء حوادث الصدمة.

عملية الصرف عن الصيانة تم التحقق منها من خلال اختبار الحياة المتسارعة

للتحقق من مزاعم JGX-1598D-557B حول المتانة الخالية من الصيانة ، تخضع وحدات الإنتاج لمجموعة من اختبارات الشيخوخة المتسارعة:

• مرشات الملح ASTM B117:500+ ساعة متواصلة من ضباب NaCl بنسبة 5٪ في 35 درجة مئوية. لا يظهر التفتيش بعد التعرض أي حفرة ، ولا تقلل في قطر الحبل السلكي ، ولا يوجد تغيير في الحمل المسبق للتشغيل.التشطيب الكهربائي الملمع ووظيفة المعادن AISI 304 كما هو مصمم.
• الدورة الحرارية:1،000 دورة بين -40 درجة مئوية و + 200 درجة مئوية مع استمرار 30 دقيقة في كل حد. نسبة التخفيف والصلابة التي تم قياسها قبل وبعد ذلك تظهر انحرافًا داخل نطاق عدم اليقين في القياس (± 2%).لم يتم اكتشاف أي استرخاء في الحمل المسبق للضغط.
• اهتزازات التحمل:10 ملايين دورة عند 2x الحمل المسموح به عند 15 هرتز. تظهر فحص بعد الاختبار تمرير سطح اتصال سلك الخيط ولكن صفر ارتداء قابل للقياس، التشقق التعب، أو وضع دائم.
• تحميل فائق للصدمة:500 تكرار من الحمل الثابت المسموح به 3x المطبقة في ضغط، والتوتر، و محاور القطع. لا انزلاق حبل الأسلاك، لا تشوه كتلة التشنج، ولا تغيير في التردد الطبيعي.

هذه النتائج تؤكد ما يتنبأ به مبدأ التصميم المعدني بالكامل: يتطلب JGX-1598D-557Bلا يوجد صيانة محددة ، لا توجد تزيينات ، لا تعديلات ، ولا استبدال دوريطوال عمر التشغيل الكامل للمعدات التي تحميها.

مواصفات الأداء الكاملة

القطاعات الصناعية التي يلغي فيها JGX-1598D-557B وقت التوقف المتعلق بالعزل

• مصافي البتروكيماويات:حزم مضخات API 610 ومحركات الضغط الطرد المركزي التي تعمل في المناطق الخطرة من الفئة I القسم 2.البناء المعدني بالكامل لا يحمل أي خطر لتراكم الشحنة الثابتة ويتحمل رش هيدروكربونات أحيانًا دون تورم أو ترطيب.
• معدات تحت البحر والبحرية:غرف المولدات العليا، وحدات مضخات مياه البحر، ومجموعات مضخات مياه الحريق الطارئة المعرضة لجو البحر المملوء بالملح بشكل مستمر.AISI 304 الملمع بالكهرباء يوفر عقود من الخدمة الخالية من الحفر.
• عمليات التعدين:أجهزة تغذية تفريغ المكسرات الأساسية، وشاشات الاهتزاز، وعزل محركات الصناعة SAG حيث الغبار اللاصق، ورذاذ المياه، والعمل على مدار الساعة يجعل الوصول إلى الصيانة غير عملي.تصميم الصيانة الصفرية يلغي إيقاف المخطط لها للتفتيش عزل.
• إنتاج المعادن الأولية:مروحة استخراج دخان فرن القوس الكهربائي، عزل التذبذب المستمر للدراجات، وعزل صدمة المطحنة الساخنة عند درجات حرارة محيطة مستمرة تزيد عن 100 درجة مئوية.لا يمكن لأي إيلستومر أن ينجو من هذه البيئة الحرارية.
• تحلية المياه ومعالجة المياه:عزل مضخة التناضح العكسي عالية الضغط في الغلاف الجوي المزود بالكلور.المعادن AISI 304 مقاومة لتآكل التآكل النفسي الناجم عن الكلوريد في تركيزات تتجاوز بكثير تلك التي تواجهها في مرافق معالجة المياه.

اطلب الدعم الهندسي اليوملمواصفات تفصيلية لتحريك الحمل، أو رسومات غلاف التثبيت ثلاثية الأبعاد، أو عرض تنافسي لـ JGX-1598D-557B.والكتلة الجهازية التشبيك متاحة لبرامج تكامل OEM.
