JGX-1598D-557B عازل الصدمات متعدد المحاور من الحبل السلكي مع تركيب متعدد الاستخدامات عبر منصات معدات متنوعة

JGX-1598D-557B منصة معزولة واحدة ، كل تحدي للتركيب ، جميع المحاور الستة مغطاة

يواجه مصممو المعدات توترًا مستمرًا: الحل العازل الذي يناسب بصمة تركيب آلة واحدة نادراً ما يتكيف بشكل نظيف مع الآلة التالية.أسطح تركيب زاوية، القيود المتعلقة بتعديل الجهاز القديم، كل تغيير يتطلب تقليديًا رقمًا مختلفًا لجزء العزل.JGX-1598D-557Bعازل الاهتزاز الحبل السلكي يحل هذا معمنصة تركيب قابلة للتكوينوالتي تدعم من شريط إلى شريط، من شريط إلى صفيحة، 45 درجة ميل، و 90 درجة التوجهات العمودية أثناء تقديمتم التحقق من عزلة 6 درجات حريةفي كل تكوين

زيادة القدرة على التطبيق دون المساس بأداء العزل

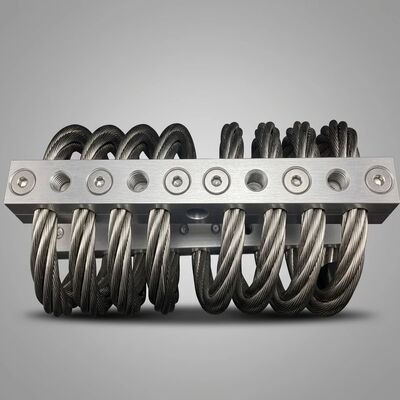

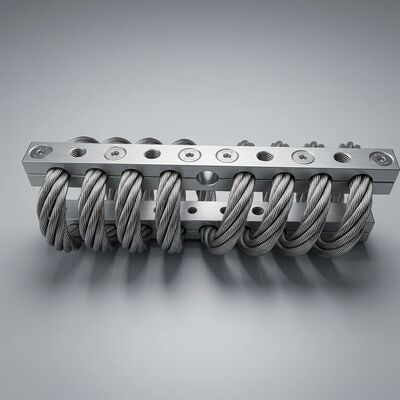

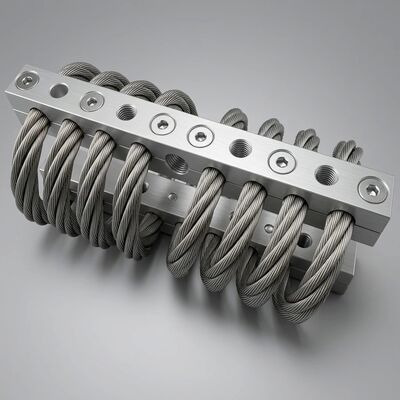

JGX-1598D-557B يفصل وظيفة العزل من واجهة التثبيت.عنصر حبل سلكي ملفوف بـ 6 ملفاتتتكون من 8.0 ملم من الفولاذ المقاوم للصدأ AISI 304 ، وتنتهي في كلا الطرفين بواسطة قضبان التشغيل من الألومنيوم 6061-T6.كل قضيب يحتوي على فتحات معالجة دقة موجهة في زوايا متعددة، تقبل العناصر القياسية المميترية والإمبراطورية.

ترتيبات تركيب متاحة من منصة عازلة واحدة:

• الوضع القياسي من بار إلى بار:أقدام المعدات مثبتة مباشرة على شريط التشغيل العلوي ؛ محاور شريط السفلي إلى الأساس أو الإطار الداعم.الترتيب الافتراضي للآلات الجديدة التي تكون كلا سطحي التركيب متوازين وسطح.
• محول شريط إلى لوحة:لوحة قاعدة معدلة تلتصق بعصا التشغيل السفلية وتوفر واجهة مثبتة على الدبابيس.هذا يحول العازل إلى بديل انخفاض للوضع القضيب elastomeric موجودة دون تعديل قاعدة المعدات أو نمط الحفر الأساس.
• تركيب منحدر 45 درجة:عندما يصل الإثارة الأساسية بزاوية إلى الأفقية ‬المشتركة مع محركات الديزل ذات التكوين V ، محركات الناقل الميل ،و حزم المضخة المتميلة ‬التوجه 45 درجة فتحة ينسجم محور الامتثال الرئيسي للمعزل مع ناقل الاهتزاز المهيمنهذا يزيد من كفاءة العزل مقارنة بالتركيب العمودي.
• التوجه الرأسي 90 درجة:في المنشآت التي تكون فيها المساحة الرأسية محدودة ولكن يكون هناك إفراج أفقي.الحفاظ على الارتفاع الكلي المثبت أقل من 150 مم مع الحفاظ على الامتثال الكامل لعدة محاور.

يحافظ كل تكوين على نفس القيمة القياسية للحمل (80 كجم ثابتة ، 120 كجم صدمة لكل عقدة) ونفس خصائص عزل 6-DOF.يمكن لمصنعي المعدات الأصليين توحيد سلسلة معزولة واحدة عبر مجموعة منتجاتهم بأكملها، والحد من تعقيد المشتريات، وتأهيل مجموعة واحدة من بيانات الأداء، والحفاظ على مخزون مشترك من قطع الغيار.

أداء متعدد المحاور المحقق

الهندسة حبل الأسلاك المرنة يضمن بطبيعتها الامتثال في كل اتجاه ولكن أداء JGX-1598D-557B قديتم وصفها كمياًعبر جميع درجات الحرية الستة من خلال اختبار متعدد المحاور بالأدوات:

• الضغط (محور Z):الانحراف الساكن من 4-12 ملم عبر نطاق 0-80 كجم من الحمل. تزداد الصلابة بشكل غير خطي مع الانحراف.توفير استجابة بدائية ناعمة لعزل الاهتزازات ذات السعة الصغيرة مع ضبط ثابت تدريجياً ضد حوادث الصدمات الكبيرة.
• التوتر (عكس محور Z):يحتجز ملف طوق شريط التشغيل المتشابك ميكانيكياً نهاية الحبل السلكي ، مما يحافظ على استمرارية الهيكل تحت قوى الرفع.التصاميم التقليدية المشددة فقط خطر سحب الحبل تحت التوتر؛ الهندسة الخندق JGX-1598D-557B يزيل هذا وضع الفشل.
• القص (محور X و Y):الامتثال الجانبي يستوعب مكونات الإثارة الأفقية من عدم التوازن الدوار ، والتشويش الخاطئ ، وحركة الأرض الزلزالية.هيكل لفائف يلتف مرنا ويعود إلى المركز دون انعكاس متبقي.
• رول، بيتش، ياو (التناوب حول X، Y، Z):إن الانحراف التفاضلي عبر مجموعة الملفات يستوعب الحركة الزاوية ، مما يحمي المعدات ذات التوزيع غير المتكافئ للكتلة أو نقاط التثبيت خارج المركز من نقل الاهتزازات الالتواءية.

عبر جميع المحاورعامل تضخيم الرنين يظل أقل من 3مما يعني أنه حتى عندما تتزامن تردد الإثارة بالضبط مع تردد النظام الطبيعي، فإن العازل لا يضخم المدخل.بالنسبة للآلات الدوارة ذات السرعة المتغيرة التي تمر عبر الرنين خلال كل دورة بدء وقف، هذه السمة ضرورية للموثوقية طويلة الأجل.

المزايا على مستوى النظام من منصة العزل القياسية

وبالإضافة إلى الفوائد المباشرة للأداء، فإن اعتماد JGX-1598D-557B عبر عائلة المعدات يخلق مزايا تشغيلية مركبة:

• تبسيط قطع الغيار:يستخدم عازل واحد للضخات والضاغطات والمولدات والمعدات المساعدة.والفنيين الميدانيين يحتاجون إلى معرفة إجراء تركيب واحد فقط.
• الأداء المتوقع:فرق الهندسة تصلح خصائص JGX-1598D-557B لتحريك الحمل والقدرة على الانتقال مرة واحدة ، ثم تطبق البيانات المعتمدة على جميع تصاميم المعدات المستقبلية.كل آلة جديدة لا تتطلب برنامجًا جديدًا لتأهيل العزل.
• التوافق مع التجديدات:يسمح خيار محول قضيب إلى صفيحة JGX-1598D-557B باستبدال أقواس الإيلستومير القديمة على المعدات قيد الاستخدام دون حفر ثقوب جديدة في الأساس أو تعديل قواعد المعدات.يمكن لفريق الصيانة تحسين أداء العزل أثناء انقطاع المخطط له دون تعديلات هيكلية.
• اتساق العرض العالمي:كمنتج معدني بالكامل المصنوع وفقاً لمواصفات معدنية وقياسيةيقدم JGX-1598D-557B أداءً متطابقًا بغض النظر عن دفعة الإنتاج أو وجهة الشحنلا يوجد اختلاف في صلابة المجموعة إلى المجموعة كما هو الحال مع منتجات المطاط المصبوب.

بيانات تقنية شاملة

حيث يقدم نهج منصة JGX-1598D-557B القيمة القصوى

• أنظمة نظام الدفع البحري:يقوم تكوين JGX-1598D-557B الواحد بعزل محركات الدفع الرئيسية وصناديق التروس الخفيفة وأحزمة العمود عبر فئة سفن بأكملها.أجهزة التكيف بين القضبان والصفائح تمكن استبدال القضبان القديمة خلال فترات رصيف الجاف دون تعديلات على الهيكل.
• توليد الكهرباء الموزعة:مجموعات مولدات الديزل والغاز الطبيعي من 50 إلى 500 كيلو فايا تتشارك نفس منصة العزل.خيار فتحة 45 درجة يحسن العزل لمحركات V-block حيث يكون الإثارة الأساسية بزاوية 45 درجة إلى مستوى التزحلق.
• خلايا أتمتة المصنع:أساسيات الروبوتات، قواعد البوابة التي يتم اختيارها ووضعها، وتركيبات نظام الرؤية كلها تستفيد من مواصفات أداء عازل متطابقة.فرق الصيانة تخزن رقم جزء واحد وتطبق قيم عزم دوران التثبيت المتسقة في كل آلة في المنشأة.
• المحركات والمواد المتحركة:مصادر الطاقة المساعدة المثبتة تحت الإطار، حزم ضاغطات HVAC، وخزانات الإلكترونيات الجاذبية تتحمل سنوات من الحمل الصدمة الناجمة عن المسار.التكوين من شريط إلى شريط مع قضبان التشغيل من خلال المسمار يحافظ على الحمل المسبق على الرغم من الاهتزاز المستمر.
• طاقة الرياح والطاقة الشمسية الإلكترونية:تخضع خزائن المحولات وأغلفة المحولات في المنشآت المثبتة على الأرض والمنشآت المثبتة على الأرض لدورات حرارة يومية تتجاوز 60 درجة مئوية.JGX-1598D-557B المعدنية بالكامل تحافظ على صلابة ثابتة من منتصف النهار الصحراوي إلى منتصف الليل دون الانجراف الحراري الذي يعاني منه البدائل الإلاستومرية.

اتصل بفريق التطبيقات الآنمع كتلة المعدات الخاصة بك، وتثبيت البصمة، واتجاه الإثارة الأساسية.توفير بيانات معتمدة لتحويل الحمل لنقطة التشغيل الخاصة بك، وتقديم عرض عرض في غضون يوم عمل واحد.
