| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | JGX-0160D-3.2A |
| موك: | 4 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

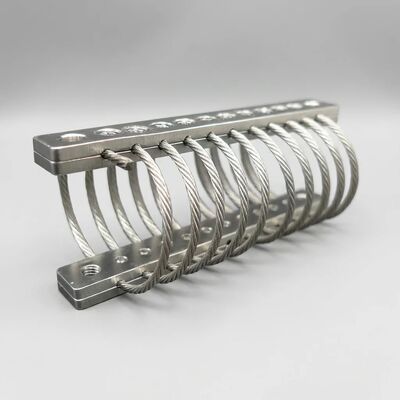

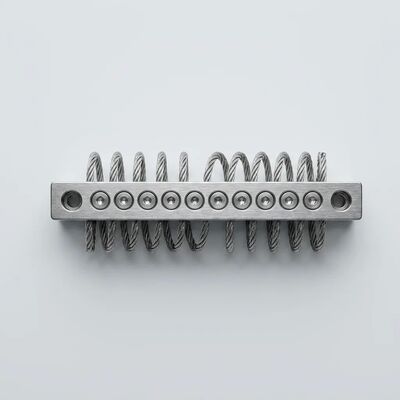

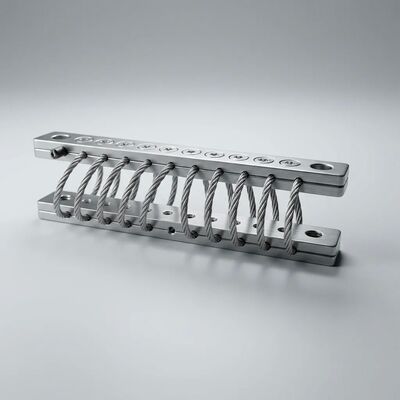

الJGX-0160D-3.2Aعبارة عن عازل اهتزاز حبل سلكي مدمج دقيق من سلسلة Xi'an Hoan's JGX-0160، مصنوع من كابل مجدول من الفولاذ المقاوم للصدأ 304 بقطر 1.6 مم ومرتب في تكوين مكون من 10 حلقات، ومثبت بين قضبان التثبيت من سبائك الألومنيوم 6061-T6. مع حد أقصى للحمل الثابت يبلغ 3.2 كجم ووزن وحدة يبلغ حوالي 0.25 كجم، تم تصميم هذا العازل خصيصًا للتجميعات الإلكترونية خفيفة الوزن، ووحدات إلكترونيات الطيران، وحزم أجهزة الاستشعار البصرية، والأجهزة الدقيقة حيث يعد توهين اهتزاز النطاق العريض، والامتثال القياسي المعترف به، وتكامل التصميم الرقمي السريع من المتطلبات الأساسية.
على عكس أنظمة المخمدات الزنبركية ذات درجة واحدة من الحرية والتي توفر عزلًا فعالًا فقط فوق تردد قطع محدد، فإن عوازل الحبال السلكية تحققتبديد الطاقة ذات النطاق العريضمن خلال آلية فيزيائية مختلفة جذريًا: تخميد الاحتكاك بين الخيوط. تحتوي كل حلقة من حلقات JGX-0160D-3.2A العشرة على خيوط سلكية متعددة تنزلق ضد بعضها البعض تحت التحميل الديناميكي، مما يحول طاقة الاهتزاز الميكانيكية إلى حرارة لا تذكر من خلال الاحتكاك الجاف. تعمل هذه الآلية عبر نطاق ترددي واسع بشكل استثنائي للأسباب التالية:
تم تصنيع JGX-0160D-3.2A واختباره بموجب بروتوكولات تتماشى مع المعايير الصناعية والتنظيمية المعترف بها دوليًا، مما يضمن الجودة المتسقة والأداء المتوقع:
توفر Xi'an Hoan أصولًا هندسية رقمية شاملة لتبسيط سير عمل تطوير المنتج الخاص بك:
| المعلمة | قيمة |
|---|---|
| رقم الموديل | JGX-0160D-3.2A |
| مسلسل | سلسلة JGX-0160 المدمجة |
| مادة حبل الأسلاك | الفولاذ المقاوم للصدأ 304 |
| قطر حبل السلك | 1.6 ملم |
| عدد الحلقات | 10 |
| مادة شريط التثبيت | سبائك الألومنيوم 6061-T6 |
| ماكس تحميل ثابت | 3.2 كجم لكل عازل |
| أقصى انحراف | ± 10 ملم |
| نطاق التردد الطبيعي | 15-25 هرتز (يعتمد على الحمل) |
| نسبة التخميد | > 15% (احتكاك كولوم) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +200 درجة مئوية |
| وزن الوحدة | حوالي 0.25 كجم |
| شهادة | الأيزو 9001:2015 |
| قطاع | المعدات المحمية | متطلبات المفتاح |
|---|---|---|
| الكترونيات الطيران | حواسيب الطيران، وحدات قياس القصور الذاتي، أجهزة إرسال واستقبال الاتصالات، وحدات مراقبة المحرك | تخفيف الاهتزاز واسع النطاق، خفيف الوزن، نطاق درجة حرارة واسع |
| الأتمتة الصناعية | وحدات التحكم PLC والحركة، ولوحات HMI، ومصفوفات أجهزة الاستشعار الحساسة للاهتزاز، وإلكترونيات محرك المؤازرة | لا يحتاج إلى صيانة، ومقاوم للمواد الكيميائية، وبصمة مدمجة |
| الالكترونيات البحرية | شاشات الملاحة، وأجهزة قياس الصدى، ومعالجات الرادار، ومحطات الاتصالات عبر الأقمار الصناعية | مناعة رش الملح، عزل جميع المحاور، صيانة صفر |
| مواصلات | القياس عن بعد على متن الطائرة، وأجهزة استقبال GPS وGNSS، ومسجلات بيانات الأحداث، وبوابات الاتصالات اللاسلكية | صدمة متعددة الاتجاهات، ودرجة حرارة واسعة، وخفيفة الوزن |
| قياس الدقة | مقاييس التداخل بالليزر، آلات قياس الإحداثيات، مقاييس التشكيل البصري، هزازات معايرة الاهتزاز | عزل الاهتزازات الدقيقة، محاذاة ثابتة مع مرور الوقت |
تأسست شركة Xi'an Hoan في عام 2005 ويقع مقرها الرئيسي في Xi'an، الصين، وهي شركة متخصصة في تصنيع حلول عزل الاهتزاز وامتصاص الطاقة. توظف الشركة أكثر من 500 متخصص بما في ذلك فريق هندسي متخصص يضم أكثر من 100 متخصص. تعمل Xi'an Hoan بموجب شهادة ISO 9001:2015، وتخدم العملاء في أكثر من 25 دولة من خلال مجموعة منتجات تشمل عوازل الحبال السلكية، وحوامل الاهتزاز، ومخمدات الاحتكاك، وامتصاص الصدمات، ومرشحات LC. يتم نشر حلولنا عبر الآلات الصناعية، والهندسة البحرية، وتوليد الطاقة، وأنظمة السكك الحديدية والنقل، والأجهزة الدقيقة، وخدمات المباني التجارية.
اتصل بفريقنا الهندسي اليوملطلب نماذج CAD ثلاثية الأبعاد أو أوراق البيانات الفنية أو استشارة خاصة بالتطبيق لدمج JGX-0160D-3.2A في تصميمك التالي.
