JGX-0160D-3.2A عازل اهتزاز الحبل السلكي المثالي التردد الطبيعي الصفر الغازات الصادرة للاستخدام في فراغ الغرفة النظيفة

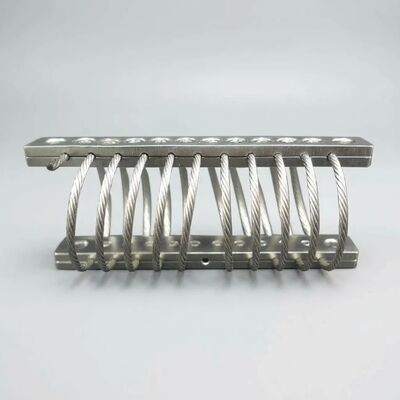

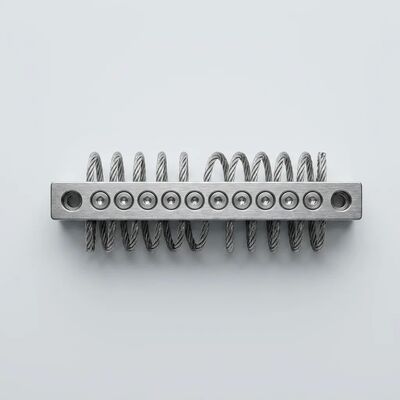

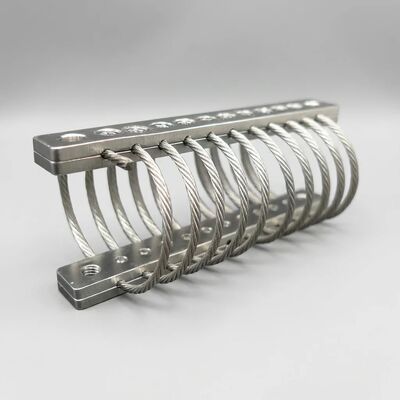

JGX-0160D-3.2A عازل الاهتزاز في الحبل السلكي المعدني بالكامل

الـJGX-0160D-3.2Aيعالج تحديًا حاسمًا في التصنيع الدقيق والبحوث: كيفية توفير عزل اهتزاز فعال دون إدخال تلوث عضوي.,بنيت من 1.6 ملم من الفولاذ المقاوم للصدأ 304 كابل و 6061-T6 سبائك الألومنيوم قضبان التشغيل، يحمل مقياس الحمل الثابت 3.2 كجم في حزمة 0.25 كجم.بناءه المعدني بالكامل يزيل الغازات، تسرب الجسيمات، والتشرب الكيميائي المتأصلة في الارتفاعات الإلاستومرية، مما يجعلها الحل العازل المفضل للغرفة النظيفة، وغرفة الفراغ، وشبه الموصلات، والتطبيقات البصرية.المصنعة من قبل شركة شيان هوان للموجات الدقيقةالمحدودة بموجب إدارة الجودة ISO 9001: 2015.

علم تحسين الترددات الطبيعية

العزل الاهتزازي الفعال يعتمد على علاقة أساسية:يجب أن تكون التردد الطبيعي للمعزول أقل من ترددات الإثارة السائدة في بيئة التشغيل بمساحة كافية لتحقيق الحد المرغوب من قابلية الانتقال.بالنسبة لـ JGX-0160D-3.2A ، يوفر شيان هوان تحليلًا مفصلًا لمجال التردد كجزء من عملية هندسة التطبيق:

• تحليل الانحناء الثابت:تحت الكتلة المدعومة، يحدد الانحراف الساكن للمعزل تردده الطبيعي الرأسي.ترددات طبيعية نموذجية تتراوح من 15 إلى 25 هرتز، يوفر فعالية العزل (التوصيل < 1) لوتيرة الإثارة أعلى من حوالي 2135 هرتز
• توقعات منحنى الإنتقال:يقوم المهندسون بحساب القدرة الكاملة على نقل القوة مقابل منحنى التردد للضغط والقطع والقوالبيسمح بالتحقق من استيفاء أهداف العزلة في نطاق سرعة تشغيل المعدات بالكامل
• التحقق من الفصل الطريقي:يؤكد تحليل النظام وجود فصل مناسب للترددات بين منطقة الرنين العازل والأنماط الهيكلية للمعدات المدعومة والترددات الرنانة لأساس التثبيت.القضاء على مخاطر التضخم المتزامن
• نمذجة توزيع الحمل:بالنسبة للمنشآت متعددة العازلات ، يتم احتساب حمولة العازل الفردي مع مراعاة تحول مركز الجاذبية للمعدات ، مما يضمن كل JGX-0160D-3.2A تعمل ضمن نطاق حمولتها المصممة للسلوك الطبيعي المتوقع للتردد
• مساهمة التخفيف:نسبة كولوم التخفيف > 15٪ تحد من تضخيم الرنين إلى حوالي 3 4 * في التردد الطبيعي ، مقارنة ب 10 20 * لمعزلي الربيع المهدئة قليلاً ،توفير حماية قوية حتى أثناء بدء وإيقاف العابرات التي تمر عبر المنطقة الرنين

الصفر عن الغازات: لماذا تعتبر البناء المكون من المعادن مهمًا

في تصنيع الغرف النظيفة وتطبيقات أنظمة الفراغ، كل مادة يتم إدخالها في البيئة تصبح مصدرًا محتملًا للتلوث.تشكل أقواس الاهتزاز التقليدية خطرًا كبيرًا بسبب تكوين المواد:

• آليات إزالة الغازات من الإلاستومير:يطلق معزولات المطاط والبوليوريثان باستمرار المركبات العضوية المتطايرة (VOCs) بما في ذلك المونومرات غير المتفاعلة والمواد الملمنة ومضادات الأكسدة ومواد التجفيف. في أنظمة الفراغ ،هذه المواد المتطايرة ترفع الضغط الأساسي، تلوث الأسطح الحساسة، ويمكن أن تسمم المحفزات أو تغير الكيمياء ترسب
• ترسب الفيلم الجزيئي:المركبات المخرجة من الغاز تتكثف على الأسطح البصرية، وتشكل أشرطة جزئية تُقلل من الإرسال، وتزيد من التشتت، وتغير المعايرة في أنظمة الليزر، وأجهزة استشعار التصوير،وأدوات طيفية
• توليد الجسيمات:تتآكل الإلاستوميرات أثناء الدورة الانحناءية ، مما يطلق جزيئات ميكرون ودون ميكرون تنتهك مواصفات عدد الجسيمات في الغرفة النظيفة ويمكن أن تسبب عيوب في معالجة رقائق أشباه الموصلات

يزيل جهاز JGX-0160D-3.2A هذه أنماط الفشل من خلال اختيار المواد:

• حبل من الفولاذ المقاوم للصدأ 304بناء 7*19، خالي بطبيعته من المحتوى العضوي، لا يخرج الغازات تحت الفراغ، متوافق مع جميع طرق التعقيم الشائعة بما في ذلك الأوتوكلاف (البخار المشبوع عند 121 °C/134 °C) ،إشعاع غاما، أكسيد الإيثيلين، وبلازما بيروكسيد الهيدروجين
• أدوات التشغيل من سبيكة الألومنيوم 6061-T6:الألومنيوم المصنع مع طبقة مستقرة من أكسيد السطح ، لا يتطلب أي طلاء أو معالجة عضوية ، خيارات الـ anodizing (البيضاء أو الصلبة) تستخدم عمليات تحليل الكهرباء غير العضوية التي تنتج صفر بقايا عضوية
• لا ملصق، لا مُزلق:يتم تشبيك الحبل اللاسلكي ميكانيكيا بين قضبان لا يتم استخدام أي عوامل ربط أو مركبات قفل الخيوط أو مواد التشحيم في أي مرحلة من مراحل التصنيع

التحقق من التوافق بين الغرفة النظيفة والفراغ

دعم التكامل الهندسي السلس

شيان هوان يوفر خدمات تكامل التصميم من نهاية إلى نهاية لضمان أن JGX-0160D-3.2A يؤدي بأفضل طريقة في تطبيقك المحدد:

• مراجعة التصميم الأولية:المهندسين لدينا مراجعة المواصفات المعدات الخاصة بك، البيانات بيئة الاهتزاز وصف أهداف أداء العزل لتوصية التكوين العازل الأمثل والكمية
• الوصول إلى نموذج CAD:نماذج ثلاثية الأبعاد التفصيلية المقدمة في STEP و IGES ، وتنسيقات CAD الأصلية الرئيسية (SolidWorks ، Inventor ، CATIA ، Creo) مع هندسة دقيقة للتحقق من التداخل وتوثيق التجميع
• مكتبة تكوين التثبيت:النماذج المتاحة لتوجيهات الضغط القاعدية والجانبية و45 درجة ؛ يمكن تطوير هندسية شريط مخصصة لمواجهات تركيب غير قياسية
• وثائق الأداء:كل تطبيق يتلقى تقريرًا تقنيًا يتضمن منحنيات قابلية الانتقال المتوقعة وتحليل التردد الطبيعي والتحقق من الحمل الثابت وقيم عزم دوران التثبيت الموصى بها
• دعم النموذج الأولي والاختبار:وحدات النموذج الأولي المهيكلة المتاحة للتحقق من التكيف والتحقق من صحة الأداء في الموقع قبل الالتزام بالإنتاج بالسلسلة

المواصفات التقنية

الخصائص الرئيسية

• بناء معدني بنسبة 100%:لا توجد مواد عضوية، لا توجد غازات خارجية، لا توجد أي جزيئات
• لا مزيد من الشعور بالخوف أو الشيخوخةالخصائص الميكانيكية مستقرة طوال عمر المعدات
• التخفيف المستقل عن التردد:الحفاظ على تخفيف أكثر من 15% من نطاق أقل من هرتز إلى كيلو هرتز
• عزل جميع المحاور:فعالة في الضغط والقطع والتدحرج في نفس الوقت من وحدة صغيرة واحدة
• الحصانة البيئية:غير متأثر بالمواد الكيميائية، مياه البحر، الأوزون، الأشعة فوق البنفسجية، الرطوبة، رذاذ الملح
• قابلة للتعقيم:متوافق مع تعقيم البلازما في الأوتوكلاف والجاما و EtO و H2O2
• متوافق مع الـ UHV:مناسبة لبيئات فراغ عالية للغاية دون خطر تسرب افتراضي أو تلوث
• بدون صيانة:لا حاجة إلى فحص أو تزييت أو تعديل أو استبدال محدد

أمثلة التطبيق حسب القطاع

عن شركة شيان هوان الميكروويف المحدودة

تأسست في عام 2005 في شيان ، الصين ، نمت شيان هوان إلى شركة رائدة في تصنيع منتجات عزل الاهتزاز مع أكثر من 500 موظف وقسم هندسي يضم أكثر من 100 شخص.المنشأة المعتمدة في عام 2015 تنتج عازلات الحبل السلكي، أقواس الاهتزازات، ومدقات الاحتكاك، ومدقات الصدمات، ومرشحات LC التي تخدم الصناعات بما في ذلك تصنيع أشباه الموصلات، والبصريات الدقيقة، والأتمتة الصناعية، والهندسة البحرية،توليد الطاقةمع عملاء في أكثر من 25 دولة، يجمع شيان هوان بين نطاق التصنيع مع دعم الهندسة المحددة للتطبيق لتقديم حلول عزل مصممة خصيصًا.

اتصل بفريق التطبيقات اليوملمناقشة احتياجات غرفة النظافة، الفراغ، أو العزل الدقيق للأدوات، أو طلب نماذج CAD ثلاثية الأبعاد وتحليل الترددات الطبيعية لـ JGX-0160D-3.2A في طلبك الخاص.
