JGX-0240D-6.3A عازل اهتزاز الحبل السلكي حياة التعب العالية عملية وضع مزدوج حماية العبور التخفيف غير الخطي

JGX-0240D-6.3A عازل اهتزاز الحبل السلكي علم التعب المعدني المطبق على عزل العمل المستمر

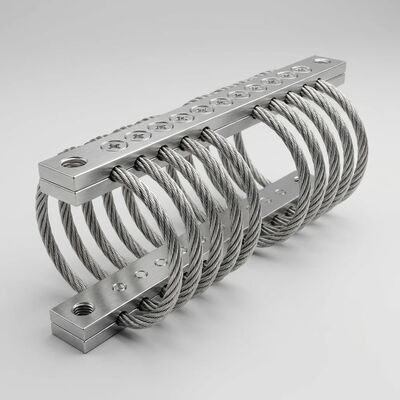

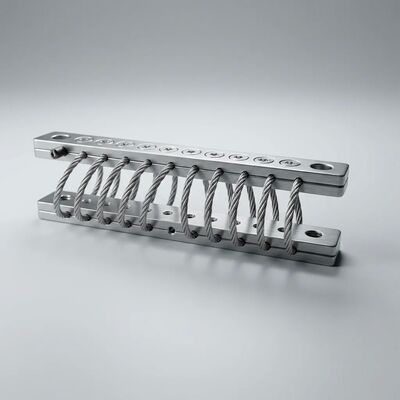

الـJGX-0240D-6.3Aيمثل عازل اهتزازات الحبل اللاسلكي من سيان هوان في سلسلة JGX-0240 ، ويستخدم سلك من الفولاذ المقاوم للصدأ 304 قطره 2.4 ملم ويتم ترتيبه في هندسة دقيقة من 10 حلقات ومقاسها 6.3 كجم من الحمل الثابت لكل وحدةمع الوزن الذاتي المدمج 0.45 كجم، تم تصميم هذا العزل من المبادئ الأولى لتلبية ثلاثة متطلبات حاسمة في حماية المعدات الصناعية:عمر التعب العالي المضمون من الناحية المعدنيةللآلات التي تعمل على مدار 24 ساعة في اليوم،حماية متكاملة ذات وضعينالذي يزيل الحاجة إلى أنظمة عزل تشغيلية وعابرة منفصلة، والتخفيف التدريجي غير الخطيوالتي تمنع بطبيعتها القاع الميكانيكي أثناء حوادث الإفراط في الحمل دون الحاجة إلى محطات خارجية أو توقف السفر. يضمن التصنيع المعتمد بمعايير ISO 9001: 2015 الاتساق من دفعة إلى دفعة.

المعدنية من الحياة التعب اللانهائي

فشل التعب في المكونات الميكانيكية يتبع مبادئ معروفة جيدا: نطاق الإجهاد الدوري، متوسط مستوى الإجهاد، الحد الأقصى لتحمل المواد،وعوامل تركيز الضغط معا تحدد ما إذا كان المكون سوف تفشل في نهاية المطاف أو البقاء على قيد الحياة إلى أجل غير مسمىتصميم حبل الأسلاك في JGX-0240D-6.3A يستغل هذه المبادئ للحصول على حياة خدمة غير محدودة بشكل فعال:

• تحت الحد المسموح به:تظهر الفولاذ المقاوم للصدأ الأوستنيتي حدًا حقيقيًا لمقاومة التعب ، وهو نطاق الإجهاد دون عدم حدوث فشل التعب بغض النظر عن عدد الدورات.كل من الأسلاك الفردية 133 في البناء 7*19 خيط يعمل عند مستوى التوتر أقل من هذا الحد الأدنى في ظل ظروف الحمل الاسمي، مما يعني أن المادة لا تدخل أبدًا في نظام التعب المحدد. وهذا يختلف بشكل أساسي عن أقواس الإيلاستومير حيث يتراكم انشقاق سلسلة البوليمر مع كل دورة ،ضمان الفشل النهائي
• هيكل الإجهاد الموزع:عندما ينحرف العازل ، يتم توزيع انحناء الانحناء على جميع حلقات الحبل السلكي العشر. داخل كل حلقة ، توزيع هندسة 7 * 19 خيطًا على 7 خيوط خارجية ،كل منها يتكون من 19 سلكًا فرديًاهذا التوزيع متعدد المستويات الحمل يلغي تركيزات الإجهاد التي تبدأ الشقوق التعب في أبسط الربيع أو تصاميم الاستومر
• المقاومة للكسوف:الاحتكاك بين الخيوط الذي يوفر التخفيف يقدم أيضا مخاوف محتملة القلق. ومع ذلك، فإن أسطح الأسلاك الفولاذ المقاوم للصدأ تطوير مستقر،زجاجات أكسيد ذاتية الحد في ظل ظروف زلقة صغيرة متكررةهذه الطبقة المحافظة على المعدن الأساسي مع الحفاظ على معامل الاحتكاك اللازم للتخفيف الفعالبدون فقدان المواد التدريجي الذي ينظر إليه في أزواج الزحف غير المتطابقة بشكل جيد
• لا يوجد تسارع بيئييتم تسريع نمو الشقوق من التعب في معظم سبائك الهندسة من خلال البيئات الآكل (تعب التآكل).بناء 3A من الفولاذ المقاوم للصدأ 304 محصن على آلية التسارع هذه في جميع البيئات الصناعية العادية، بما في ذلك الغلاف الجوي البحري والتعرض الكيميائي الخفيف. أداء التعب الذي تم قياسه في هواء المختبر يمثل الأداء المثبت طوال عمر العزل

الحماية المزدوجة: القضاء على حل وسط العبور مقابل العملية

استراتيجيات عزل المعدات التقليدية غالبا ما تخلق صراعًا تشغيليًا: تعزيزات الرخوة تحسن عزل الاهتزازات أثناء التشغيل ولكن تسمح بالحركة المفرطة أثناء النقل ،في حين أن المقاعد الصلبة تحمي من صدمات النقل ولكن توفر ضعف تخفيف الاهتزاز في الخدمة. الـ JGX-0240D-6.3A يحل هذا من خلال خصائصها الميكانيكية المتأصلة:

• وضع التشغيل:تحت أمبليتودات الاهتزاز العادية (± 2 ∼ 5 ملم) ، تعمل حلقات الحبل السلكي في نظام منخفض الصلابة حيث يوفر الاحتكاك بين الخيوط خفض ثابت > 15 ٪.يتم وضع تردد العزل الطبيعي من 1220 هرتز (تعتمد على الحمل) أقل من ترددات الإثارة التقليدية للآلات، توفير قابلية الانتقال < 1 للعزل الفعال أثناء التشغيل المستمر
• وضع العبور (أوتوماتيكي):عندما تتعرض للتحركات الأكبر التي تتميز بصدمة النقل (± 815 ملم) ، تتحول هندسة الحبل السلكي إلى منطقة الصلابة التدريجية.معدل الربيع الفعال يزداد بشكل غير خطي، الحد من التنقل الكلي مع زيادة قوة كولوم التخفيف في نفس الوقت وصدمة السكك الحديدية دون أن تصل إلى القاع ودون أن تتطلب أي تغيير تكوين يدوي
• انتقال سلس:لا توجد نقطة تغيير منفصلة بين الأنماط. تختلف خصائص الصلابة والتكثيف باستمرار مع اتساع التنقل ، مما يضمنسلوك يمكن التنبؤ به في جميع ظروف التشغيل والنقللا يحتاج مصممو المعدات إلى تحديد أنظمة عزل تشغيلية وعابرة منفصلة ، مما يسهل من التصميم الميكانيكي وتدفق عمل التثبيت / التشغيل
• تبسيط التثبيت:لأن JGX-0240D-6.3A هو نشط دائما في كلا الوضعين، لا توجد محاور قفل لإزالة بعد النقل، لا أقواس النقل للتخلص،ولا يوجد خطر لتلف المعدات من قيود الشحن المنسيّةالحمايات المثبتة في المصنع تحمي المعدات خلال الشحن والتعامل والتركيب والتشغيل وكل عمر التشغيل

ميكانيكا التخفيف غير الخطي: الوقاية المدمجة من القاع

عازل الاهتزازات الخطية لديها نقطة ضعف معروفة: عندما يتجاوز الإثارة نطاق التصميم ، فإن العازل ينحرف إلى حدوده الميكانيكية ويؤثر على توقف السير ،إرسال نبضة صدمة مباشرة إلى المعدات المحمية. يزيل JGX-0240D-6.3A هذا الوضع الفشل من خلال غير خطية الهندسة مدفوعة:

• التجديد الهندسي التدريجي:عندما تنحرف حلقات الحبل نحو الحد الأقصى لتحريكها، تتغير هندسة الكابل بطريقة تزيد من الصلابة الفعلية.و مسار الحمل من خلال الكابل المتشابك يصبح أكثر مباشرةهذا التأثير الهندسي ينتج منحنى تزايد سلس للقوة والتحريك الذي يقترب، ولكن لا يصل، الحد الميكانيكي الصلب
• انبعاث الطاقة النسبي للتوسع:قوة كولوم الاحتكاك تتناسب مع القوة الطبيعية بين الأسطح المنزلقة. مع زيادة التوتر في الحبل السلكي مع الانحراف ، يزداد ضغط الاتصال بين الخيوط ،زيادة قوة الاحتكاك وبالتالي الطاقة المنبثقة لكل دورةفي ظل ظروف الصدمة القصوى ، يمكن أن تتجاوز نسبة التخفيف الفوري 25٪ ، مقارنة مع الاسمية > 15٪ في ظل أبعاد الاهتزاز العادية
• التعافي المرن المتمركز الذاتي:بعد أي حدث من الانحراف، طاقة الإجهاد المرنة للحبل السلكي تعيد العازل بدقة إلى موقعه المحايد.و لا حاجة لإعادة التركيز اليدوي بعد حدث الصدمةهذا السلوك الذاتي المتمركز هو متأصل في خصائص الربيع المعدنية من الكابل

JGX-0240D-6.3A المواصفات التقنية

خيارات معالجة السطح لشراب التشغيل

• التشطيب الأبيض (المعيار):طبقة أكسيد الألومنيوم الكهربائية، سمك 5 ̊15 μm، غير موصلة كهربائيا، مظهر معدني طبيعي. مناسبة لتطبيقات المعدات الصناعية والعامة في الأماكن المغلقة
• التشطيب الصلب (اختياري):طبقة أكسيد عميقة ، سمك 25 ‰ 50 μm ، زيادة كبيرة في صلابة السطح (400 ‰ 500 HV). تم اختياره للبيئات اللاصقة ، والتركيبات الخارجية ،أو التطبيقات التي تتطلب استمرارية ميكانيكية محسنة في واجهات التثبيت
• أشرطة التثبيت من الفولاذ المقاوم للصدأ (اختياري):بناء من الفولاذ المقاوم للصدأ بالكامل لمناطق الرذاذ البحرية، أو غلاف الجو في المصانع الكيميائية، أو بيئات غسيل الغذاء.

ملخص خصائص الأداء

• حياة التعب غير المحدودة من الناحية المعدنية تعمل تحت الحد الأقصى لمتانة المواد في ظل الظروف المسجلة
• الحماية ذات الوضعين نشطة في جميع الأوقات لا يوجد تبديل الوضع أو أجهزة قفل أو إجراءات محددة للنقل
• التخفيف التدريجي غير الخطي ‬ حماية مضمنة من الحمل الزائد دون حواجز خارجية أو توقف سفر
• صفر زحف وبدون شيخوخة ‬ لا يوجد استرخاء ثقيل ، لا يوجد تصلب أكسديدي ، خصائص مستقرة إلى أجل غير مسمى
• العزل على جميع المحاور
• البناء المقاوم للبيئة غير متأثر بالمواد الكيميائية، مياه البحر، الأوزون، الأشعة فوق البنفسجية، الرطوبة، رذاذ الملح
• القدرة على ارتفاع درجة الحرارة
• التشغيل الخالي من الصيانة لا يوجد جدول تفتيش، لا توجد تزيينات، لا استبدال أجزاء

أمثلة تطبيق الصناعة

عن شركة شيان هوان الميكروويف المحدودة

مقرها الرئيسي في شيان ، الصين وتعمل منذ عام 2005 ، وضعت شيان هوان نفسها كمصنعة متخصصة في العزل الاهتزازي ومنتجات امتصاص الطاقة.المنشأة المعتمدة لعام 2015 توظف أكثر من 500 موظف، بما في ذلك قسم هندسي يضم أكثر من 100 متخصص يركز على تحليل الاهتزازات وهندسة المواد وتطوير المنتجات.مجموعة منتجات شيان هوان تشمل عازلات الحبل السلكي، أقواس الاهتزازات، مكابح الاحتكاك، مدمرات الصدمة، ومرشحات LC، وخدمة العملاء عبر أتمتة المصانع، الهندسة البحرية، توليد الطاقة، أنظمة السكك الحديدية، خدمات البناء،ومعدات الدقة في أكثر من 25 دولة حول العالم.

اتصل بقسم الهندسة اليوملمناقشة تطبيق عزل الاهتزاز المستمر، طلب وثائق أداء التعب، أو ترتيب تقييم النموذج الأولي من JGX-0240D-6.3A في ظل ظروف التشغيل الخاصة بك.
