| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-0480د-61أ |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
تم تصميم JGX-0480D-61A باستخدام تقنية تخميد الاحتكاك الدقيق بين الخيوط، مما يوفر تخفيف الاهتزاز بدون صيانة للمعدات الصناعية التي تعمل في البيئات الصعبة. يضمن البناء المصنوع بالكامل من الفولاذ المقاوم للصدأ مناعة ضد التآكل طوال فترة الخدمة الكاملة.

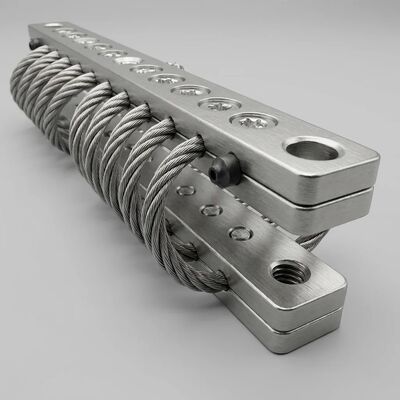

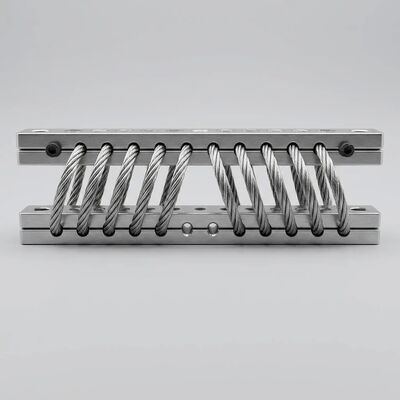

يوجد في قلب JGX-0480D-61A عنصر حبل سلكي حلزوني مصنوع من خيوط متعددة من أسلاك الفولاذ المقاوم للصدأ عالية الشد. عندما ينتقل الاهتزاز الميكانيكي عبر الحامل، تنزلق الخيوط الفردية ضد بعضها البعض على المستوى المجهري. هذاتخميد كولومب (الاحتكاك الجاف).تعمل هذه الآلية على تحويل الطاقة الحركية إلى طاقة حرارية منخفضة الدرجة - دون الحاجة إلى سوائل هيدروليكية، أو مركبات مطاطية، أو أنظمة تحكم نشطة.
هناك ثلاثة عوامل تحدد أداء التخميد:
على عكس المخمدات اللزجة التي تعاني من تسرب السوائل وتغيرات اللزوجة المعتمدة على درجة الحرارة، يظل نظام التخميد المعدني بالكامل في JGX-0480D-61A مستقرًا من-70 درجة مئوية إلى +260 درجة مئويةولا يتطلب أي صيانة طوال عمر التصميم.
يتم تصنيع JGX-0480D-61A منايسي 304 الفولاذ المقاوم للصدأكمعيار، معإيسي 316 لمتاح للمنشآت الغنية بالكلوريد والغلاف الجوي البحري. يشترك كل مكون معدني - الحبال السلكية، وقضبان التثبيت، وأقواس التثبيت، والمثبتات - في نفس درجة المواد للتخلص من مخاطر التآكل الجلفاني.
| عنصر | الدرجة القياسية | درجة اختيارية | الانتهاء من السطح |
|---|---|---|---|
| سلك حبل الحلزون | إيسي 304 | إيسي 316 ل | تخميل وكهربائي |
| قضبان التثبيت | إيسي 304 | إيسي 316 ل | تخميلها |
| قاعدة التركيب | إيسي 304 | إيسي 316 ل | تخميلها |
| السحابات | A2-70 سس | A4-80 سس | تخميلها |
تمكن إستراتيجية المواد هذه JGX-0480D-61A من الصمودبروتوكولات الغسيل ذات الضغط العاليشائع في غرف الأبحاث الخاصة بتصنيع الأغذية والأدوية وأشباه الموصلات. إن التعرض لعوامل التنظيف الكاوية الشائعة (محاليل هيدروكسيد الصوديوم حتى 5%، ومطهرات الأمونيوم الرباعية) والمطهرات المؤكسدة (حمض البيراسيتيك، وبخار بيروكسيد الهيدروجين) لا يؤثر على السلامة الهيكلية أو أداء التخميد.
تخضع كل دفعة إنتاج JGX-0480D-61A لبروتوكول التحقق متعدد النقاط:
الشهادات:نظام إدارة الجودة ISO 9001:2015. تتوفر وثائق امتثال المنتج لعلامة CE (توجيه الاتحاد الأوروبي للآلات 2006/42/EC) وRoHS (2011/65/EU). يتوفر اختبار التأهيل الزلزالي وفقًا لمعايير IBC 2024 وASCE 7-22 عند طلب المشروع.
| المعلمة | مواصفة |
|---|---|
| نموذج | جكس-0480د-61أ |
| قطر حبل السلك | 4.8 ملم |
| بناء ستراند | 7 * 19 (7 فروع، 19 سلكا لكل منهما) |
| المادة (قياسية) | ايسي 304 الفولاذ المقاوم للصدأ |
| المادة (اختياري) | ايسي 316L الفولاذ المقاوم للصدأ |
| الحمل الثابت المقدر (الضغط) | 0.45 - 61 كجم لكل جبل |
| الحمل الثابت المقدر (جبل 45 درجة) | 0.30 - 45 كجم لكل جبل |
| الحمل الثابت المقدر (الجانبي) | 0.20 - 30 كجم لكل جبل |
| التردد الطبيعي (عند الحمل المقدر) | 6 - 8 هرتز |
| نسبة التخميد المكافئة | 0.10 - 0.20 |
| التضخيم الديناميكي عند الرنين | ≥ 4.0 |
| نطاق درجة حرارة التشغيل | -70 درجة مئوية إلى +260 درجة مئوية |
| كفاءة العزل (عند 20 هرتز) | ≥90% توهين الاهتزاز |
| وزن التركيب (تقريبًا) | 0.35 – 0.50 كجم |
| حجم الترباس المتصاعد | M6 أو M8 (خاص بالتطبيق) |
| حياة التصميم | أكثر من 20 عامًا (محملة بشكل صحيح، داخلي/خارجي) |
يتم تصنيع كل عازل JGX-0480D-61A على محطات تشكيل الحبال السلكية التي يتم التحكم فيها باستخدام الحاسب الآلي والتي تحافظ على ميل الحلزون وقطره في حدود ± 0.3 مم. يتم تشكيل مقاطع أخدود شريط التثبيت لتتناسب مع هندسة حلزون الحبل، مما يضمن ضغط اتصال موحد على طول طول التثبيت بالكامل - وهذا أمر بالغ الأهمية لأداء التخميد المتسق من وحدة إلى وحدة.
تشمل نقاط تفتيش التفتيش أثناء العملية ما يلي:
يمثل JGX-0480D-61A عازل حبل سلكي رائد في فئته للمهندسين الذين يحتاجون إلىبيانات الأداء الموثقة,إمكانية تتبع المواد، وموثوقية طويلة المدىفي المنشآت الحساسة للاهتزاز. توفر آلية تخميد الاحتكاك الدقيق بين الخيوط الخاصة بها ميزة أساسية مقارنة بالبدائل المرنة: صفر زحف، وصفر إطلاق غازات، وصفر صيانة عبر عقود من التشغيل المستمر.
اطلب ورقة بيانات أو نموذج CAD ثلاثي الأبعاد أو منحنى انحراف الحمل المخصص لتطبيقك اليوم.
