| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-0480د-61أ |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

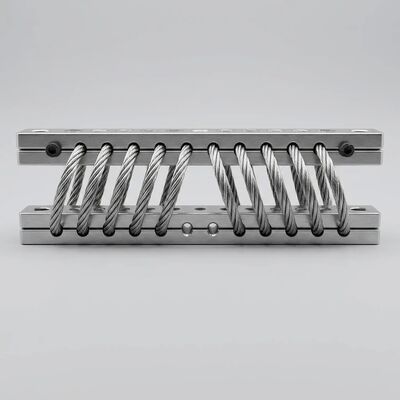

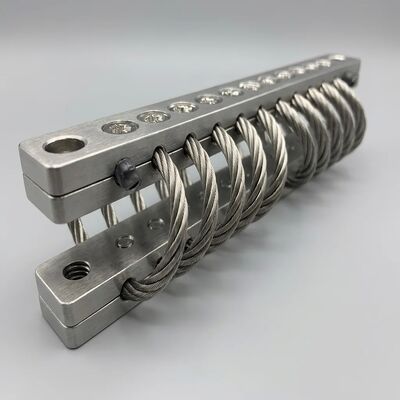

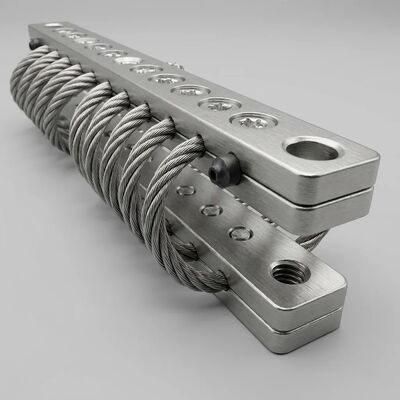

عندما تتغير أحمال المعدات أثناء التشغيل - زيادة الضواغط، والمضخات التي تعاني من تدفق عابر، والناقلات التي تحمل حمولات متغيرة - يتم ضبط منحنى الصلابة التدريجي JGX-0480D-61A ذاتيًا للحفاظ على العزل الأمثل. كما يتيح عامل الشكل المدمج تكوينات مصفوفة متعددة النقاط قابلة للتطوير للآلات ذات المساحة الكبيرة.
تم تصميم العوازل الخطية التقليدية - النوابض اللولبية، والوسادات المطاطية، ومنفاخ الهواء - حول حمولة "نقطة تصميم" واحدة. اخرج من تلك النافذة الضيقة وسيتدهور أداء العزل بسرعة. يستخدم JGX-0480D-61A نهجًا مختلفًا بشكل أساسي من خلالهخاصية تصلب تصلب غير الخطية.
يعمل حلزون الحبل السلكي كنابض تليين عند انحراف منخفض (مما يوفر عزلًا عاليًا عن الاضطرابات ذات السعة الصغيرة وعالية التردد مثل ضوضاء محمل المحرك) ويتحول إلى زنبرك تصلب عند انحرافات أكبر (يمنع الإزاحة المفرطة تحت الصدمة أو الحمل الزائد العابر). تعد استجابة النظام المزدوج هذه جزءًا لا يتجزأ من الهندسة - فلا حاجة إلى وحدة تحكم خارجية أو مستشعر أو مشغل.
بالنسبة لمهندسي التصميم، يتم شحن JGX-0480D-61A بكامل طاقتهتقرير توصيف انحراف الحملتغطي ثلاثة اتجاهات للتركيب (الضغط الرأسي، والميل بزاوية 45 درجة، والقص الجانبي)، مما يتيح نمذجة دقيقة للعناصر المحدودة لنظام العزل الكامل قبل الشراء.
مجموعات المعدات الكبيرة - مبردات التدفئة والتهوية وتكييف الهواء (HVAC)، ومعالجات الهواء الصناعية، وخزائن المحولات، وألواح المضخات - نادرًا ما توضع على عازل واحد. تم تصميم JGX-0480D-61A من الألف إلى الياءنشر مجموعة متعددة النقاط، حيث تعمل أكثر من 4 إلى 24 وحدة معًا لإدارة الاهتزاز متعدد المحاور والحفاظ على محاذاة المعدات.
| إعدادات | حجم الصفيف النموذجي | أفضل ل |
|---|---|---|
| رباعي الزوايا (متماثل) | 4 وحدات | آلات ذات قاعدة مربعة، مركز ثقل متوازن |
| المحيط (مستطيل) | 6-8 وحدات | معدات ذات قاعدة طويلة مع تحميل الحافة |
| الشبكة (الموزعة) | 9-16 وحدة | آلات المساحة السطحية الكبيرة، معدات الميزانين |
| كتلة القصور الذاتي (الكتلة العالية) | 12-24+ وحدة | قواعد القصور الذاتي الخرسانية، والمنشآت ذات التصنيف الزلزالي |
لن-وحدة مجموعة المعدات الداعمة للكتلة الإجماليةممع إزاحة مركز الثقله، الحمل على كل جبلأنافي الموقف (س، ص) يكون:
Fᵢ = (M * g / N) + (M * g * eₓ * yᵢ / Σyⱼ²) + (M * g * eᵧ * xᵢ / Σxⱼ²)
يجب أن يعمل كل جبل في المصفوفة بين30% و 80% من الحمل الثابت المقدرللتأكد من أن الحبل السلكي يحافظ على التحميل المسبق الكافي لمشاركة الاحتكاك الجزئي مع ترك مساحة للرأس للرحلات الديناميكية. قد تظهر التركيبات المحملة مسبقًا والتي تم تحميلها بشكل ناقص (أقل من 20%) فعالية تخميد منخفضة عند السعات المنخفضة.
يمكن تركيب وحدات JGX-0480D-61A في ثلاثة اتجاهات أساسية، يمكن تحديدها بشكل فردي لكل موضع صفيف:
بالنسبة للتطبيقات التي تقع خارج نطاق التحميل القياسي، يتوفر تركيب متوازي متعدد الوحدات أو أقطار حبل سلكي مخصصة. اتصل بفريقنا الهندسي لتزويدك بكتلة المعدات وأبعاد البصمة وترددات الإثارة السائدة.
| المعلمة | قيمة |
|---|---|
| نموذج | جكس-0480د-61أ |
| قطر حبل السلك | 4.8 ملم |
| بناء ستراند | 7*19 |
| خيارات المواد | إيسي 304 / إيسي 316 إل |
| نطاق التحميل (الضغط) | 0.45 - 61 كجم لكل جبل |
| نطاق التحميل (45 درجة مائلة) | 0.30 - 45 كجم لكل جبل |
| التردد الطبيعي (الحمل المقدر) | 6 - 8 هرتز |
| نسبة التخميد | 0.10 – 0.20 (مكافئ لزج) |
| نطاق درجة الحرارة | -70 درجة مئوية إلى +260 درجة مئوية |
| العزلة عند 20 هرتز | ≥ 90% |
| جبل الوزن | 0.35 – 0.50 كجم |
| حجم السحابة | م6/م8 |
يمكن لمهندسي التطبيقات لدينا توفيرتحليل انحراف الحمل المخصصلتكوين المعدات الخاصة بك - بما في ذلك تحسين المصفوفة متعددة النقاط، وتوصيات التوجيه، ومنحنيات قابلية النقل المتوقعة. المهلة القياسية: 3-7 أيام عمل لتكوينات المخزون، و15-25 يوم عمل لكميات الإنتاج.
أرسل مواصفات أجهزتك اليوم لمراجعة نظام العزل مجانًا.
