| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-0648د-56أ |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

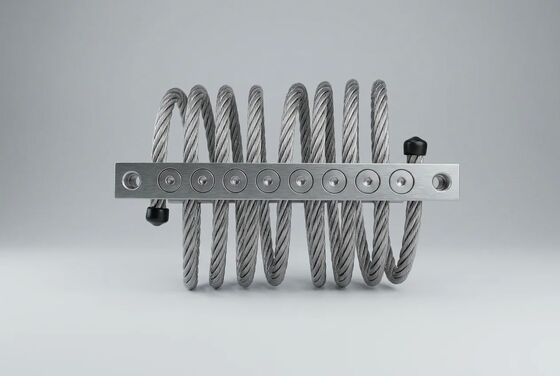

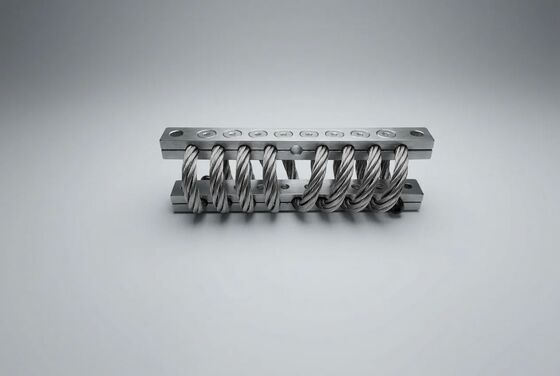

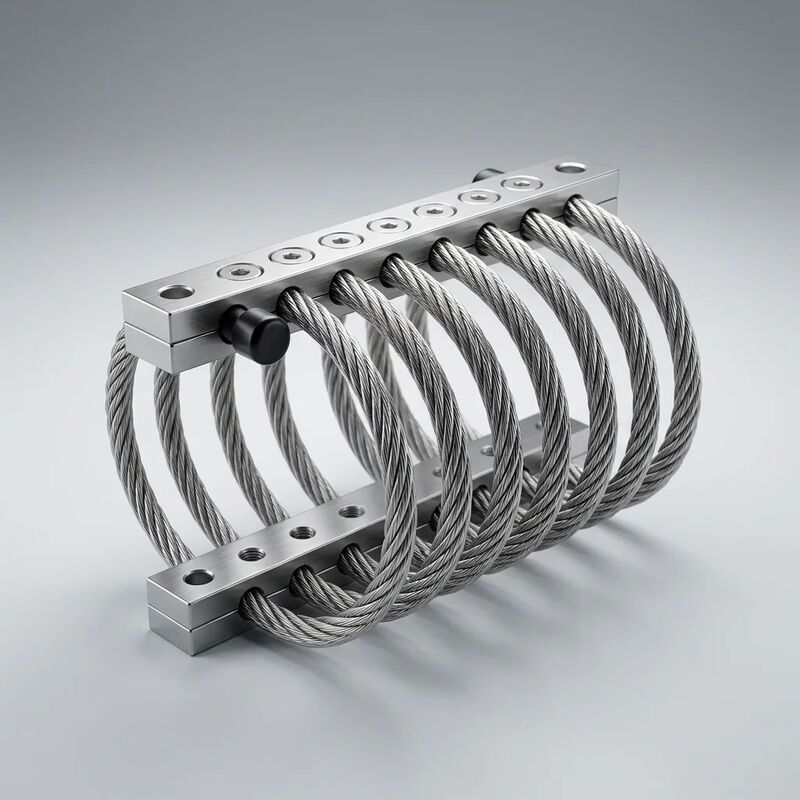

مبنية على دوامة حبل سلكي من الفولاذ المقاوم للصدأ 6.4 ملم ، تستخدم JGX-0648D-56A تقنية التخفيف الدقيقة للتجارب بين الخيوط لتقديم تخفيف الاهتزازات الخالية من الصيانة عبر 0.نطاق حمولة 50-56 كجمالبناء بالكامل من الفولاذ المقاوم للصدأ يضمن مقاومة التآكل طوال عمر الخدمة في البيئات الصناعية المتطلبة.
في جوهر JGX-0648D-56A يقع عنصر حبل سلكي مروحي مصنوع من 7 * 19 خيوط الفولاذ المقاوم للصدأ عالية الجاذبية.الأسلاك الفردية داخل كل خيط تتزحلق ضد الأسلاك المجاورة على المستوى المجهريهذاكولومب (الاحتكاك الجاف) التخفيفالآلية تحوّل الطاقة الحركية إلى طاقة حرارية منخفضة الدرجة بدون سوائل هيدروليكية أو مركبات إيلاستومرية أو أنظمة تحكم إلكترونية نشطة.
ثلاثة عوامل هندسية تحدد غلاف أداء التخفيف:
على عكس مكابح السوائل اللزجة التي تعاني من تدهور الختم وتغيرات اللزجة المعتمدة على درجة الحرارة،يظل نظام التخفيف المعدني بالكامل JGX-0648D-56A مستقرًا عبر ملايين الدورات مع صفر الصيانة.
تم تصنيع JGX-0648D-56A منالفولاذ المقاوم للصدأ AISI 304كمعتاد، معAISI 316Lالمحددة للغلاف الجوي الغني بالكلوريد والساحلي والبحري. كل مكون معدنيومواد الارتباط تتشارك نفس نوع المواد للقضاء على إمكانات التآكل الغلفاني بين المعادن المختلفة.
| مكون | الدرجة القياسية | الدرجة الاختيارية | معالجة السطح |
|---|---|---|---|
| سلك الحبل الهليكس | AISI 304 | AISI 316L | مسببات + ملمس كهربائي |
| أشرطة التثبيت | AISI 304 | AISI 316L | مفعم |
| قاعدة التثبيت | AISI 304 | AISI 316L | مفعم |
| أدوات الربط | A2-70 SS | A4-80 SS | مفعم |
هذه الاستراتيجية المواد المقاومة للصدأ تماما تمكن JGX-0648D-56A لتحملبروتوكولات غسل الضغط العالييستخدم عادة في مرافق معالجة الأغذية، وغرف الصرف الصحي في تصنيع الأدوية، وبيئات تصنيع أشباه الموصلات.التعرض لمواد تنظيف خبيثة شائعة (حلول هيدروكسيد الصوديوم تصل إلى 5% من التركيز)، المطهرات الأمونيومية الرباعية، ومطهرات الأكسدة مثل حمض البيراكتيك وبيروكسيد الهيدروجين المتبخرة لا يضعف سلامة الهيكل أو أداء التخفيف،كما تم التحقق منه من خلال اختبار التوافق الكيميائي الموحد.
كل دفعة إنتاج JGX-0648D-56A تخضع لبروتوكول التحقق متعدد النقاط شامل مصمم لتزويد فرق الهندسة ببيانات أداء موثقة وقابلة للتتبع:
الشهادات الممتلكة:شهادة نظام إدارة الجودة ISO 9001: 2015 تغطي عمليات التصميم والتصنيع والاختبار.وثائق الامتثال المتوفرة للمنتج للرمز "CE" بموجب توجيهات الاتحاد الأوروبي للآلات 2006/42/EC وتوجيهات RoHS 2011/65/EUاختبار المؤهلات الزلزالية وفقًا لمعايير IBC 2024 و ASCE 7-22 متوفر عند الطلب المحدد للمشروع ، بما في ذلك تحليل طيف استجابة الأرض لموقع التثبيت المستهدف.
| المعلم | المواصفات |
|---|---|
| النموذج | JGX-0648D-56A |
| قطر الحبل | 6.4 ملم |
| بناء الشريط | 7 * 19 (7 خيوط ، 19 سلك لكل خيط ، 133 سلكًا إجماليًا) |
| قوة سحب الأسلاك (عادة) | ≥ 1,570 MPa (في ASTM A313) |
| المواد (المعيار) | الفولاذ المقاوم للصدأ AISI 304 |
| المواد (اختياري) | الفولاذ المقاوم للصدأ AISI 316L |
| الحمل الثابت المسموح به (الضغط الرأسي) | 0.50 56 كجم لكل حمولة |
| الحمل الثابت المسموح به (45 درجة ميل) | 0.35 42 كيلوغرام لكل حمولة |
| الحمل الثابت المسموح به (القطع الجانبي) | 0.25 28 كيلوغراماً لكل حمولة |
| التردد الطبيعي (في الحمولة الاسمية) | 6 8 هرتز |
| نسبة التخفيف اللزجة المكافئة | 0.10 020 |
| التضخيم الديناميكي عند الرنين (Q) | ≤ 40 |
| نطاق درجة حرارة العمل | -40°C إلى +150°C |
| كفاءة العزل (في 20 هرتز) | تخفيف الاهتزاز بنسبة ≥ 90% |
| كفاءة العزل (في 30 هرتز) | ≥ 95٪ تخفيف الاهتزاز |
| وزن الجبل (تقريبي) | 0.50 0.70 كجم |
| تحديد حجم المسامير | M8 أو M10 (اعتمادًا على التطبيق) |
| عزم الدوران (M8 / M10) | 2225 نيم / 4248 نيم |
| مقاومة الارتباط الكهربائي | ≤ 0.1 Ω (مسار المعدن بالكامل) |
| عمر الخدمة | أكثر من 20 عاماً (محملاً بشكل صحيح، في الداخل أو في الخارج) |
يتم تصنيع كل عازل JGX-0648D-56A على محطات تشكيل سلك الحبل التي يتم التحكم بها بواسطة CNC والتي تحافظ على مساحة الدوارة وقطر الملف ضمن ± 0.3 مم.تم تصنيع ملفات تعديل خروط القضبان بالتحديد لتتناسب مع 6الهندسة الهليكسية الحبل 4 ملم،ضمان توزيع ضغط الاتصال المتساوي على طول واجهة التشغيل بأكملها هذه الاتساق الهندسية أساسية لتحقيق أداء التخفيف من وحدة إلى وحدة.
وتشمل نقاط فحص بوابة الجودة أثناء العملية:
يمثل JGX-0648D-56A حلًا معزولًا قويًا للحبل السلكي مصمم خصيصًا للتطبيقات الصناعية المتوسطة في نطاق 0.50 56 كجم لكل تركيب.آلية خفض الاحتكاك الدقيقة بين الخيوط توفر ميزة موثوقية أساسية على البدائل الإلاستومرية: صفر الزحف تحت الحمل الثابت ، صفر إفراز الغازات في بيئات الفراغ أو الغرف النظيفة ، صفر تدخل في الصيانة ،وأداء ثابت خلال عقدين أو أكثر من التشغيل المستمربالنسبة لفرق الهندسة التي تحتاج إلى وصف أداء موثق، تقارير اختبار كاملة على مستوى اللوتات وشهادات المواد متوفرة مع كل شحنة.
اطلب ورقة بيانات شاملة، نموذج CAD ثلاثي الأبعاد في تنسيق STEP أو IGES، أو تقرير خصيص لتوصيف الانحراف من الحمل لمتطلبات التطبيق الخاصة بك.
