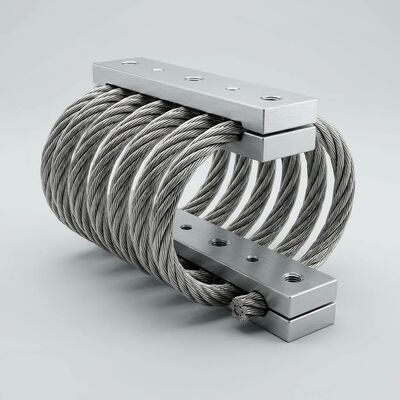

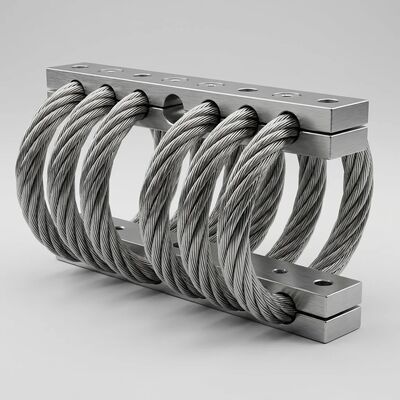

JGX-0956D-80A عازل اهتزازات سلك الحبل المقاوم للتآكل الكهربائي المقاوم للإشعاع لاستخدام الفضاء النووي

JGX-0956D-80A كلفاني سلك مقاوم للتآكل حبل الاهتزاز المعزل

مصممة خصيصًا لبيئات تركيب معدنية مختلفةحيث يهدد التآكل الجلفاني السلامة الهيكلية، يتميز هذا العازل ببنية من الفولاذ المقاوم للصدأ 316L - من قلب الكابل الحلزوني إلى لوحات القاعدة المتصاعدة. تم تصميمها والتحقق من صحتها لتطبيقات الإشعاع العالي ودرجات الحرارة القصوىفي توليد الطاقة النووية، وأنظمة الإطلاق الفضائية، والمعدات الموجودة في أعماق البحار، فإنها تقدم عقودًا من الخدمة الخالية من الصيانة حيث تفشل التركيبات التقليدية في غضون أشهر.

ما الذي يجعل هذا المعزل مختلفًا؟

• القضاء على التآكل كلفاني:من خلال بناء كل مكون معدني من الفولاذ المقاوم للصدأ 316L، يزيل هذا التصميم فرق الجهد الكهروكيميائي الذي يؤدي إلى التآكل الجلفاني. عند تثبيتها بهياكل الألومنيوم، أو إطارات الآلات الفولاذية، أو أقواس الطيران المصنوعة من التيتانيوم، لا يلزم وجود غسالات عزل وقائية أو طبقات عازلة. تم التحقق من صحة ذلك وفقًا لمعايير اختبار التآكل الجلفاني ASTM G71.
• بنية معدنية بالكامل مقاومة للإشعاع:مع عدم وجود بوليمرات أو مواد مطاطية أو مركبات عضوية، يتحمل هذا العازل مستويات الجرعة المؤينة الإجمالية (TID) التي تتجاوز 100 كراد دون التقصف أو إطلاق الغازات أو فقدان الخواص الميكانيكية. وهذا يجعله الحل الوحيد القابل للتطبيق للتحكم في الاهتزازالأنظمة المساعدة لمحطات الطاقة النووية، والمسرعات الخطية الطبية، ومنصات الحافلات الفضائيةحيث لا يمكن تجنب التعرض للإشعاع.
• المبردة لاستمرارية درجة الحرارة العالية:يحافظ تصميم 316L بالكامل على خصائص تخميد ثابتة بدءًا من درجات حرارة النيتروجين السائل (-196 درجة مئوية) وحتى التشغيل المستدام عند درجة حرارة 350 درجة مئوية. لا يوجد تزجج، ولا تليين حراري، ولا هشاشة بسبب درجات الحرارة المنخفضة - وهي مشاكل متأصلة في العوازل المرنة التي يتجنبها هذا التصميم المعدني تمامًا.
• التحكم متعدد المحاور في الحمولة الثقيلة:تدعم الهندسة الحلزونية المكونة من 8 ملفات 100 كجم في الضغط و50 كجم في القص مع توفير نسبة تخميد لا تقل عن 18%. يعد هذا المستوى من تبديد الطاقة متعدد المحاور أمرًا بالغ الأهميةانزلاقات الضاغط الكبيرة، ومجموعات المولدات التوربينية، وحوامل المحركات البحريةحيث تترك العوازل أحادية المحور المعدات عرضة لأنماط الاهتزاز الجانبي والالتوائي.
• موثوقية مدى الحياة مع عدم التدخل:لا يوجد مطاط يتشقق، لا يوجد سائل يتسرب، لا يوجد عزم دوران للتحقق. بعد التركيب والتشغيل، لا تحتاج هذه الوحدة إلى صيانة مجدولة طوال عمرها التصميمي بالكامل - عادةً ما يزيد عن 25 عامًا في التطبيقات الصناعية الثابتة. وهذا يقلل بشكل كبير من التكلفة الإجمالية للملكية مقارنة بالحوامل المطاطية التي تتطلب الاستبدال كل 3 إلى 7 سنوات.

المواصفات الفنية

التثبيت والتشغيل على المدى الطويل

يتطلب التثبيت أدوات سداسية قياسية وأجهزة M10 أو M12. تلغي لوحة القاعدة الموحدة 316L الحاجة إلى حشوات العزل أو الطلاءات العازلة بين العازل والهيكل المضيف. بالنسبة للتركيبات الخارجية أو المغمورة، يتم توفير السطح المنشطمقاومة التنقر تعادل PREN ≥ 24مناسبة لمناطق رذاذ مياه البحر وأجواء المعالجة الكيميائية. بعد التشغيل، لا توجد حاجة إلى أي أنشطة صيانة — يوصى بإجراء فحص بصري كل 24 شهرًا لأغراض التوثيق فقط.

سيناريوهات النشر النموذجية

• مضخة تبريد محطة الطاقة النووية ومجموعات مولدات الديزل في حالات الطوارئ
• العزل الهيكلي لحافلة الأقمار الصناعية وتركيب عجلة التفاعل
• عزل حمولة المركبة الفضائية أثناء صعود مركبة الإطلاق
• حوامل الهيكل الإلكتروني للمركبة التي يتم تشغيلها عن بعد (ROV) في أعماق البحار
• العلاج بالبروتونات الطبية والعوازل العملاقة ذات المسرع الخطي
• حوامل ضاغط المنصة البحرية وتوربينات الغاز
• مصنع المعالجة الكيميائية المحرض والعزل بالطرد المركزي

الجودة والتتبع

يتم إجراء تسلسل لكل عازل بشكل فردي مع إمكانية تتبع كمية الحرارة الكاملة للمادة. يتم تسجيل منحنيات انحراف الحمولة وحفظها في الأرشيف لكل شحنة. التصنيع معتمد لالأيزو 9001:2015. عند الطلب، نقدم شهادات المواد EN 10204 Type 3.1 وتقارير التخميل السطحي وسجلات فحص نفاذية الصبغة للوحات القاعدة 316L. التعبئة والتغليف: مختومة بفراغ مع بطاقات مؤشر الرطوبة، مبطنة بالرغوة في علب كرتون مزدوجة الجدار من فئة التصدير.

الأسئلة المتداولة

س: كيف يمنع هذا العازل التآكل الجلفاني على هياكل الألمنيوم؟
ج: باستخدام الفولاذ المقاوم للصدأ 316L الخامل للعازل بأكمله - بما في ذلك ألواح القاعدة - لا توجد وصلات معدنية مختلفة لإنشاء خلية كلفانية. تعمل طبقة التخميل على زيادة نبل السطح، مما يزيل المحرك الكهروكيميائي للتآكل حتى في الأجواء البحرية المليئة بالأملاح.

س: ماذا يحدث لأداء التخميد بعد التعرض للإشعاع؟
ج: نظرًا لأن آلية التخميد ميكانيكية بحتة (احتكاك كولوم بين خيوط أسلاك الفولاذ المقاوم للصدأ)، فلا توجد بوليمرات أو سوائل تتحلل تحت الإشعاع. يؤكد الاختبار أن نسبة التخميد وسعة الحمولة تظل ضمن ±3% من القيم الأصلية بعد التعرض لـ 100 كراد من TID.

س: هل يمكن تركيب هذه الوحدة في الخارج دون حماية إضافية؟
ج: نعم. يتحمل هيكل 316L الخامل التعرض الخارجي المستمر بما في ذلك رذاذ الملح والأمطار الحمضية وثاني أكسيد الكبريت الصناعي₂أجواء. لا يلزم الطلاء أو الطلاء أو المأوى. بالنسبة للتطبيقات التي تتضمن الغمر المباشر في مياه البحر، اتصل بفريقنا الهندسي للحصول على إرشادات محددة حول العمق والمدة.
