JGX-0958D-108A عازل اهتزاز الحبل السلكي 100% تصميم قابل لإعادة التدوير سلسلة التوريد الآمنة دعم LTA

JGX-0958D-108A عازل اهتزاز الحبل السلكي: التحكم الصناعي في الاهتزاز المستدام مع استمرارية التوريد المضمونة

لماذا تتمثل الاستدامة في اختيار مكونات عزل الاهتزاز

تشهد المشتريات الصناعية تحولًا جوهريًا.هو الآن معايير الاختيار الأمامية مدفوعة بثلاث قوى متقاربة: التفويضات الإبلاغية للشركات ESG (البيئة والاجتماعية والحوكمة) ، ولوائح مسؤولية المنتج الموسعة (EPR) في الاتحاد الأوروبي والأسواق الناشئة،وآليات تعديل حدود الكربون التي تعاقب المنتجات ذات الكربون المضمن.عازل الاهتزاز المتواضع - وهو مكون يتم اختياره في كثير من الأحيان على سعر الوحدة وحده - يحمل تكلفة بيئية خفية تتراكم في كل دورة استبدال على مدى حياة تشغيل آلة 20 عامًا.

يتناول JGX-0958D-108A هذا الأمر على مستوى المواد.مواد اثنتين، اثنين من تدفقات إعادة التدويريزيل تكلفة التخلص من نهاية الحياة والعبء البيئي المتأصلة في الأغلفة الإيلاستومرية متعددة المواد التي تربط المطاط بالصلب باستخدام لاصقات التشطيب.إنشاء مركب لا يمكن فصله اقتصاديا لإعادة التدوير.

تكوين المواد وإمكانية إعادة تدويرها: تحليل على مستوى المكونات

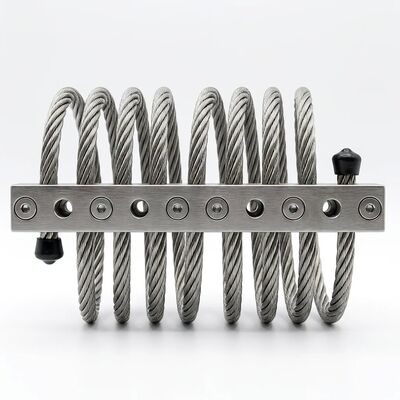

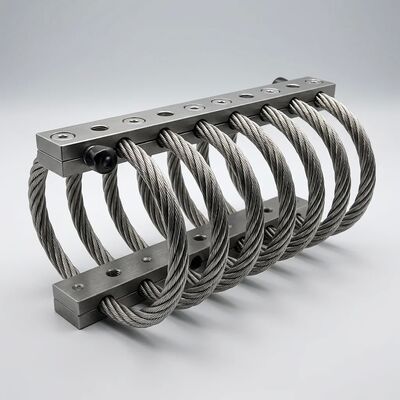

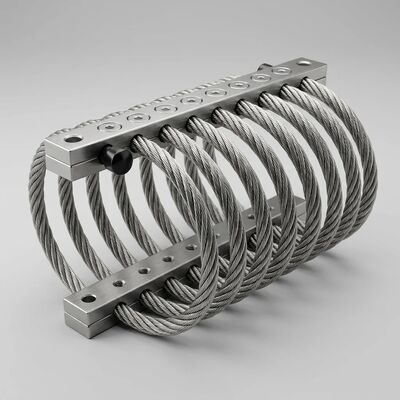

حبل أسلاك من الفولاذ المقاوم للصدأ 304 (7 * 19 البناء ، Ø6.4 مم)

• الوزن لكل وحدة:حوالي 0.52 كجم (61% من الوزن الكلي للوحدة)
• تكوين السبائك:Fe-18Cr-8Ni-0.08C (ماكس) ، بنية مجهرية استينيتية بالكامل
• مسار إعادة التدوير:الدرجة 304 من قطع الصلب المقاوم للصدأ ، المقبولة من قبل جميع مُعادلات المعادن الحديدية وغير الحديدية في جميع أنحاء العالم
• قيمة الخردة:عادةً ما تكون نسبة 50 ٪ إلى 65 ٪ من نيكل LME + مؤشر الخردة من الفولاذ المقاوم للصدأ المعدل بالكروم
• طاقة إعادة التدوير:حوالي 30٪ من طاقة الإنتاج الأولي (طريق فرن القوس الكهربائي)
• تدهور إعادة التدوير:لا شيء √SS304 يمكن إعادة تدويرها إلى أجل غير محدود دون فقدان خصائص السبائك

6061-T6 وحدات التثبيت من سبيكة الألومنيوم (المضغوطة بشدة)

• الوزن لكل وحدة:حوالي 0.30 كجم (35% من الوزن الكلي للوحدة، كتلتين)
• تكوين السبائك:Al-1.0Mg-0.6Si-0.28Cu-0.2Cr ، صلبة بالتساقط إلى T6
• مسار إعادة التدوير:قطع الألومنيوم المصنوعة من الخردة، منفصلة عن الفولاذ المقاوم للصدأ عن طريق فصل مغناطيسي بسيط
• قيمة الخردة:عادةً 60٪ إلى 75٪ من سعر الألومنيوم الأساسي في LME (مكافأة الخردة الصناعية العالية)
• طاقة إعادة التدوير:حوالي 5٪ من طاقة إنتاج الألومنيوم الأولي (95٪ توفير الطاقة مقابل صهر هال هيرول)
• التوافق مع الأندوز الصلب:طبقة أكسيد الأنونيك (< 50 μm Al2O3) تذوب في تدفق الملح المنصهر أثناء إعادة صهر الألومنيوم دون تلوث الصهر

إجراء تفكيك نهاية الحياة (أقل من 60 ثانية لكل وحدة)

1. إزالة أربعة M10 * 1.5 ملم A2-70 المسامير الفولاذ المقاوم للصدأ باستخدام مفتاح المقابس القياسية 17 ملم
2. فصل كتلتين التشغيل الألومنيوم من طوف حبل الأسلاك
3. التخلص من المسامير والحبال السلكية في سلة إعادة التدوير من الفولاذ الحديدي / الفولاذ المقاوم للصدأ
4. التخلص من كتلة التشغيل من الألومنيوم في سلة إعادة التدوير من الألومنيوم
5. إعادة تدوير كيس PE والعبوات الورقية المموجة من خلال تدفقات النفايات القياسية من الورق / البلاستيك

النتيجة: صفر كيلوغرام إلى مكب النفايات. صفر تصنيف النفايات الخطرة. صفر تكلفة التخلص. قيمة استرداد الخردة المعدنية المحتملة من حوالي 0.30 USD 0.50 لكل وحدة بأسعار السلع الأساسية الحالية.

سلسلة التوريد الآمنة: هيكل من ثلاثة مستويات لبدون انقطاع في الإنتاج

عادة ما يمثل عازل الاهتزاز أقل من 1٪ من تكلفة مشروع قانون المواد للجهاز، ولكن غيابها يمكن أن يوقف خط التجميع بأكمله.تأثير النقص الكارثي يجعل مرونة سلسلة التوريد السمة الأكثر انخفاضا في اختيار المكوناتيتم تصميم سلسلة التوريد JGX-0958D-108A حول ثلاثة مستويات من الازدحام لضمان عدم وجود حدث واحد يمكن أن يقاطع التسليم.

المستوى 1: التصنيع المتكامل رأسياً (منشأة واحدة، التحكم الكامل في العملية)

• حبال سلكية:آلة ثني أسلاك CNC ذات 6 محاور مع التحكم في التوتر في الحلقة المغلقة (دقة تحميل الملفات المسبقة ± 2 ٪). قابلة للبرمجة لعدد الملفات من 6 إلى 12 حلقة والقطرات من 4.8 مم إلى 9.5 ملم بدون تغيير الأدوات
• معالجة كتلة التثبيت:مراكز طحن CNC ذات 5 محاور مع استكشاف في العملية (Renishaw OMP40). فحص الأبعاد الآلي على كل جزء: قطر ثقب المسامير (M10 + 0.2 / - 0 مم) ، المسافة من الوسط إلى الوسط (120 ± 0.1 ملم * 80 ± 0.1 ملم) ، و نصف قطر خندق الحبل لضمان توزيع ضغط التشغيل المتساوي
• التجميع والاختبار:التثبيت المتحكم بالدورة الروحية إلى 37.5 ± 2.5 N · m. التحقق من الانحناء الساكن للحمل بنسبة 100٪ عند ضغط 108 كجم ، مع تسجيل البيانات للسيطرة الإحصائية على العملية

المستوى 2: المواد الخام ذات المصادر المزدوجة مع فصل جغرافي

• عصى الأسلاك SS304 (5.5 ملم):اثنين من مصانع ISO 9001 المعتمدة في مقاطعات مختلفة ، كل منها لديه قدرة مستقلة على الصهر والتدحرج وسحب الأسلاك.إطالة ≥ 35 ٪) والتحقق من حجم الحبوب المعدنية (ASTM E112 حجم الحبوب 6 ٪ 8)
• صفيحة ألومنيوم 6061-T6 (25 ملم سميكة):مزودين للطحن مع عمليات صب البلاط المنفصلة. معتمد على ASTM B209 مع التحقق من الموصلات (حد أدنى 40٪ 45٪ IACS) لتأكيد معدل T6
• مخزون السلامة:90 يوما من مخزون المواد الخام التي يتم الاحتفاظ بها بصورة مستقلة من طلبات العملاء المتأخرة. لا يتم تخصيص المواد الخام لأوامر العملاء المحددة حتى يتم إطلاق أمر عمل التصنيع

المستوى الثالث: هيكل برنامج الاتفاقية طويلة الأجل

• الأسعار:السعر الأساسي مقفل لفترات 12 شهرًا ، يتم تعديله سنويًا على مؤشر مرجح: 40٪ ألومنيوم LME (بائع 3 أشهر) ، 30٪ نيكل LME (بائع 3 أشهر) ، 15٪ مؤشر سعر المستهلك الصيني ، 15٪ ثابت.تعديل سنوي يبلغ الحد الأقصى ± 8%• الشفافية الكاملة للأسعار ◄ يتم نشر قيم مؤشر الأسعار وحسابها في كل مراجعة ربع سنوية للأعمال
• تخصيص القدرة:فترات الإنتاج المضمونة مقاسة في قطع لكل ربع تقويمي. التوقعات المتداولة لمدة 120 يومًا يتم تحديثها شهريًا ؛ الأوامر الثابتة داخل نافذة التوقعات لها الأولوية على الطلبات الفورية
• جدول التسليم:أوامر الإفراج المقررة ضد LTA تسمح بشحنات أسبوعية أو أسبوعية تتناسب مع سرعة الإنتاج الخاصة بك.إعادة التعبئة التلقائية على غرار كانبان متاحة للعملاء ذوي القدرة على تبادل البيانات الإلكترونية (EDI)
• التوفير السريعيحصل عملاء LTA على إمكانية الوصول الأولوية إلى مخزون الأمان لمدة 90 يومًا لمتطلبات الطوارئ مع معالجة مدتها 48 ساعة من الطلب السريع إلى الشحن
• استعراض الأعمال الفصلي (QBR):مراجعة مشتركة للتسليم في الوقت المحدد (الهدف ≥98٪) ، والامتثال للجودة (الهدف ≤99.5٪ خالية من العيوب) ، ومبادرات خفض التكاليف، وتوقعات الطلب على مدى 12 شهرًا

تحليل التكلفة الإجمالية للملكية: الحبل السلكي مقابل العازلات الإلاستومرية على مدى 10 سنوات

قرار الشراء القائم على مقارنة السعر الفردية فقط يقلل بشكل منهجي من التكلفة الحقيقية لعزل الاهتزاز في المعدات الصناعية.يوضح الجدول أدناه نموذجًا لتركيب 50 عازلًا، حزمة ضاغط، أو مجموعة مكيفات HVAC على مدى 10 سنوات من الحياة التشغيلية.

ملاحظة: تكلفة وقت التوقف هي المتغير المهيمن والأكثر تحديداً للتطبيق. يفترض النطاق أعلاه سيناريو تكلفة وقت التوقف منخفض إلى معتدل. في الصناعات ذات العمليات المستمرة (المصانع الكيميائية ،توليد الطاقة، مصانع أشباه الموصلات) ، يمكن أن تتجاوز تكاليف وقت التوقف 10،000 دولار أمريكي / ساعة ، مما يجعل الحالة الاقتصادية لعزل الحبال السلكية ساحقة حتى في تركيب عازل واحد.

JGX-0958D-108A المواصفات التقنية

قطاعات التطبيق وحالات الاستخدام

الأتمتة الصناعية وأدوات الآلات

مراكز التدوير CNC ، ومراكز التصنيع ذات الخمس محاور ، وأجهزة الطحن تولد اهتزازات النطاق العريض من دوران الغزل (عادة 600020000 دورة في الدقيقة ، مما يتوافق مع أساس 100333 هرتز)التفاعل بين الأداة والقطعة، وتسارع المحور / تباطؤ. JGX-0958D-108A ̇s 9.5 ̇ 12.5 هرتز التردد الطبيعي في الضغط يضع منطقة العزلة بشكل مريح أسفل هذه الترددات الإثارة ،تحقيق تخفيض في الاهتزازات بنسبة 88 ٪ إلى 92 ٪ عند ترددات الغزل فوق 30 هرتزالبناء المعدني بالكامل يقاوم التعرض المستمر لسوائل القطع القابلة للخلط مع الماء، وسحب الزيت، والطريق دون تدهور.

خدمات التكييف والتكيف والبناء

أجهزة التبريد الطرد المركزي (عادة ما تكون طاقة التبريد 300 ∼ 1500 كيلوواط) ، ومضغوطات المسمار، ومجمعات محركات مروحة برج التبريد هي مصادر الاهتزاز المهيمنة في المباني التجارية والصناعية.خصائص التخفيف المعتمدة على السعة JGX-0958D-108A ٪ مناسبة بشكل خاص لتطبيقات HVAC: يوفر خفض التخفيف (وبالتالي كفاءة العزل العالية) في نطاقات الاهتزاز المنخفضة المميزة للعمل العادي في الحالة الثابتة ،مع زيادة تلقائية في تشتيت الطاقة خلال العواصف العابرة عالية النطاق من بدء الضاغط وإيقافه.

الطاقة وتوليد الكهرباء

المحركات المتبادلة، مجموعات مولدات توربينات الغاز، مضخات الطرد المركزي، وحزم الضاغط في النفط والغاز، البتروكيماويات،وتطبيقات الطاقة المشتركة تعرض عازل الاهتزازات لمزيج قاسي من الإثارة المستمرة للنطاق العريض، التعرض للهيدروكربونات، وتقلبات كبيرة في درجة حرارة البيئة.والغلاف الجوي المالح في المنشآت الساحلية والبحريةبالنسبة لأكثر البيئات تآكلًا، خيار حبل الأسلاك SS316 مع مقاومة التخريب الموليبدينوم المعززة متوفر حسب الطلب الخاص.

النقل والمعدات المتنقلة

معدات تحت الإطار للسيارات الحديدية (شبكات مقاومة الفرامل، محولات الجر، مصادر الطاقة المساعدة) ، مجموعات محركات المحركات، and heavy commercial vehicle sleeper cab isolation are all applications where vibration isolators must absorb not only steady-state engine vibration but also transient shock inputs from track irregularities، الثقوب، وتأثيرات الارتباط. JGX-0958D-108A ٪ ≥50 خفض الصدمة عند 30 g / 11 ms نصف سينس ٪ جنبا إلى جنب مع بنيتها المعدنية التي تتحمل المطر، رذاذ الملح الطريق،والصدمة الحجرية تجعلها بديلاً مباشراً للأسقف الإيلاستومرية التي تصلب وتتشقق بعد 2 ‬ 3 سنوات من التعرض للأسطوانة.

الأسئلة الشائعة

ما هو الحد الأدنى للكمية الطلبية لJGX-0958D-108A؟تبدأ طلبات التقييم من 10 قطع. بالنسبة لبرامج الإنتاج ، تدعم اتفاقات LTA الإصدارات المقررة دون الحد الأدنى لكمية الشحن ، مما يتيح نماذج إعادة التعبئة في الوقت المناسب (JIT) و kanban.وقت التنفيذ القياسي هو 5-7 أيام عمل من مخزون السلع النهائية، 15-25 يوم عمل لطلبات الإنتاج التي تتجاوز مستويات المخزون.

كيف يمكنني التحقق من إمكانية إعادة التدوير؟توجد شهادات تكوين المواد (EN 10204 3.1) متاحة لكل دفعة إنتاج ، توثق نوع سبيكة الحبل السلكي SS304 والكتل الألومنيوم 6061-T6 الدقيق.يمكن تقديم هذه الشهادات إلى مزود إدارة النفايات الخاص بك أو مدقق الاستدامة للتأكد من أن كلا المواد تلبي معايير القبول لتدفقات إعادة تدوير المعادن القياسيةورقة تعليمات تفكيك مع خطوات فوتوغرافية مدرجة في كل شحنة.

ماذا يحدث لـ LTA إذا تغيرت أسعار السلع المعدنية بشكل كبير؟تم تصميم آلية تسعير LTA من أجل الشفافية والتعديل المحدود. يتم تحديد الحد الأقصى لمراجعات الأسعار السنوية بنسبة ± 8٪ بغض النظر عن تحرك مؤشر السلع.إذا تضاعفت أسعار الألومنيوم في مؤشر LME، فإن حساب المؤشر سيؤدي إلى تعديل بنسبة +25%في حالة انخفاض أسعار السلع الأساسية، فإن الحد الأقصى -8٪ يحمي المورد من تآكل الأسعار غير المستدام.هذا الهيكل يمنح كلا الطرفين اليقين في التخطيط مع الحفاظ على ارتباط مع الهدف، ومعايير الأسعار المنشورة.

هل يمكن توفير JGX-0958D-108A مع حبل الأسلاك SS316 للبيئات البحرية؟نعم، هناك إصدار من SS316 (UNS S31600، 2 ٪ من محتوى الموليبدينوم لتحسين مقاومة الكلوريد) مع الحد الأدنى للكمية من 100 قطعة.يوصى بهذا التكوين للمنشآت الساحلية على بعد 5 كم من المياه المالحة، المنصات البحرية، وتطبيقات غرفة المحركات للسفن البحرية حيث يسرع الجو المالح ودرجة الحرارة المرتفعة تآكل الحفر في معيار SS304.
