| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-0958د-108أ |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
عازل اهتزاز الحبل السلكي هو جهاز ميكانيكي سلبي يخفف طاقة الاهتزاز من خلال مبدأتخميد الاحتكاك كولومب- الاحتكاك الجاف المتولد بين خيوط الأسلاك الفولاذية الفردية أثناء ثني ملف الحبل تحت الحمل. على عكس حوامل المطاط (المطاط) التي تحول طاقة الاهتزاز إلى حرارة داخل مصفوفة المواد، فإن JGX-0958D-108A يبدد الطاقة في الواجهة المجهرية بين 133 سلكًا فرديًا (7 خيوط * 19 سلكًا لكل حبلا)، مما يخلق آلية تخميد خالية من الصيانة وخالية من الجسيمات ولا تتحلل مع تقدم العمر أو درجة الحرارة.

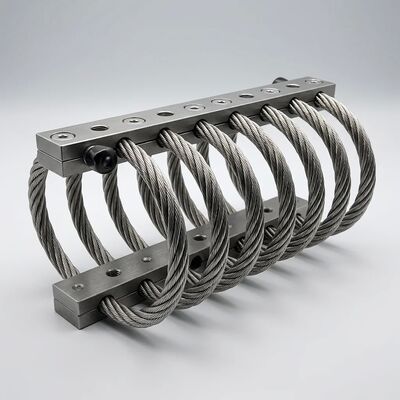

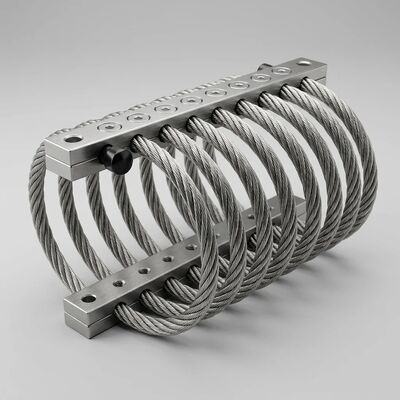

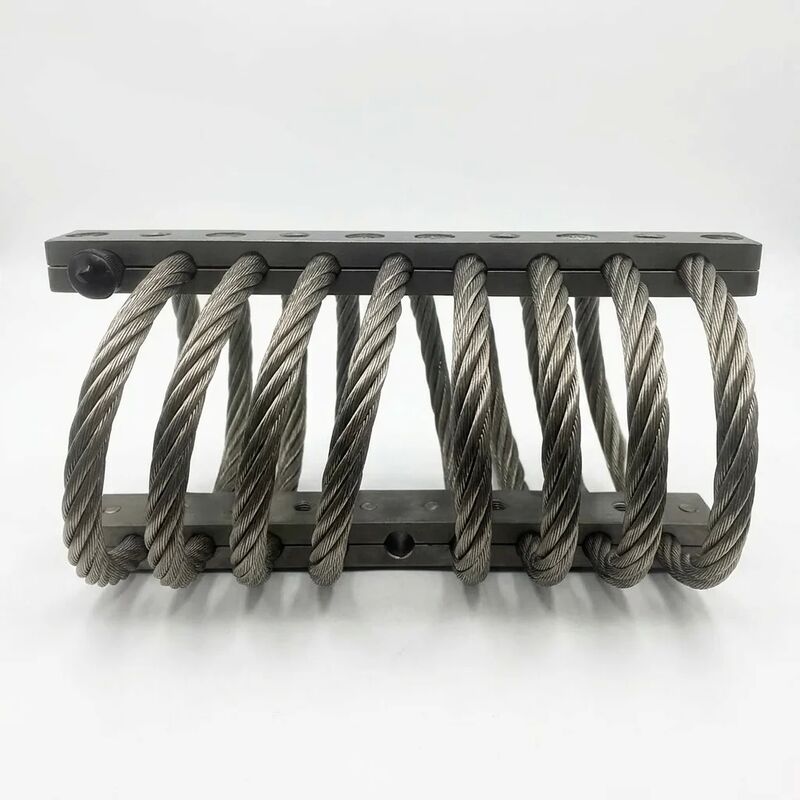

يتكون JGX-0958D-108A من ثلاثة مكونات: حبل سلكي حلزوني 7*19 من الفولاذ المقاوم للصدأ 304 (قطر اسمي 6.4 مم، 8 حلقات نشطة)، كتل تثبيت علوية وسفلية من سبائك الألومنيوم 6061-T6 مع تشطيب سطحي مؤكسد صلب، وأربعة مسامير تثبيت من الفولاذ المقاوم للصدأ M10. عند تركيبه بين مصدر الاهتزاز والهيكل المحمي، ينثني ملف الحبل السلكي استجابةً لإثارة المدخلات، مما يولد احتكاكًا متحكمًا فيه يحول الطاقة الحركية إلى حرارة لا تذكر مع توفير الصلابة (دعم الحمل) والتخميد (تبديد الطاقة) في عنصر واحد مدمج.
أحد التحديات المستمرة في اختيار عازل الاهتزاز هو الفجوة بين بيانات الكتالوج والأداء المثبت في العالم الحقيقي. تخبرك تقييمات الحمل الثابت ما إذا كان المعزل يمكنه دعم الوزن؛ لا يخبرونك كيف سيتصرف ديناميكيًا عند تردد الإثارة المحدد واتجاه التركيب وصلابة المرفقات. تقليديًا، يتطلب سد هذه الفجوة طلب العينات، وبناء تركيبات الاختبار، وتشغيل توصيف جدول الهزاز، والتكرار - وهي عملية تستهلك عادةً من 2 إلى 3 أسابيع لكل دورة تصميم.
يعالج JGX-0958D-108A هذا الأمرنماذج محاكاة FEA التي تم التحقق منها مسبقًامتضمنة كضمانات هندسية. تم ربط كل نموذج ببيانات الاختبار الفيزيائي من طاولة الهزاز الكهروديناميكي 6-DOF، مما يحقق دقة المحاكاة إلى القياس في حدود ±5% لهذه المخرجات الرئيسية:
يتم تسليم هذه النماذج بتنسيق متوافق مع Ansys Mechanical وAbaqus وCOMSOL Multiphysics، مما يسمح لفريق الديناميكيات الهيكلية لديك بإسقاط JGX-0958D-108A مباشرة في نموذج على مستوى النظام وتقييم أداء العزل قبل الالتزام بشراء الأجهزة.
عندما تعتمد آلات الإنتاج على عوازل الاهتزاز التي لم تعد تُصنع - لأن المورد الأصلي أوقف خط الإنتاج، أو غير أدواته، أو توقف عن العمل - يواجه مالك المعدات مجموعة غير مستساغة من الاختيارات: قبول أداء العزل المتدهور من التركيبات القديمة، أو التكليف بإعادة تصميم مخصص مكلف، أو استبدال الآلة بأكملها. توفر منصة JGX-0958D-108A خيارًا رابعًا من خلال خدمة الهندسة العكسية المتكاملة.
تفرض تصنيفات غرف الأبحاث ISO 14644-1 حدودًا صارمة على تركيز الجسيمات المحمولة جواً. يمكن لحامل اهتزاز مرن واحد في مصنع أشباه الموصلات من الفئة 5 (ISO 5 / FED STD 209E Class 100) أن يتخلص من جزيئات مطاطية مجهرية كافية على مدار عمر الخدمة الذي يتراوح بين 3 إلى 5 سنوات لتحفيز رحلات عدد الجسيمات أثناء المراقبة البيئية الروتينية. تعمل عوازل الحبال السلكية على التخلص من وضع الفشل هذا على مستوى المكون.
آلية التخميد JGX-0958D-108A ميكانيكية بحتة: نظرًا لأن 133 سلكًا فرديًا من الفولاذ المقاوم للصدأ داخل بناء الحبل 7*19 تنزلق ضد بعضها البعض أثناء الانثناء، فإنها تولد احتكاكًا متحكمًا بدون كشط، بدون تساقط، ودون الحاجة إلى التشحيم. لا توجد عناصر مطاطية، ولا روابط لاصقة، ولا طبقات يمكن أن تتفكك، ولا توجد مواد عضوية يمكنها إطلاق الغازات في البيئات الفراغية. يوفر السطح المؤكسد الصلب الموجود على كتل التثبيت المصنوعة من الألومنيوم 6061-T6 مقاومة التآكل دون توليد غبار أكسيد الألومنيوم. وهذا يجعل JGX-0958D-108A مناسبًا لما يلي:
| المعلمة | قيمة | معيار الاختبار |
| رقم الموديل | جكس-0958د-108أ | — |
| نوع المعزل | سلك حبل الاهتزاز المعزل، لفائف حلزونية | — |
| بناء حبل الأسلاك | 7 * 19 (7 فروع، 19 سلكًا لكل حبلا = 133 سلكًا) | ايزو 2408 |
| مادة حبل الأسلاك | AISI 304 (UNS S30400) الفولاذ المقاوم للصدأ | أستم A313 |
| قطر حبل السلك | 6.4 ملم ± 0.15 ملم | ايزو 2408 |
| قطر السلك الفردي | 0.28 ملم (الوسط) + 0.26 ملم (الطبقة الداخلية) + 0.22 ملم (الطبقة الخارجية) | — |
| مادة كتلة التثبيت | 6061-T6 سبائك الألومنيوم | أستم B211 |
| لقط كتلة السطح | بأكسيد صلب، سمك 25-50 ميكرومتر، صلابة 350-400 فولت عالي | MIL-A-8625 النوع الثالث |
| لفائف نشطة | 8 حلقات، لف حلزوني متماثل | — |
| الحمل المقدر – الضغط (المحور Z) | 108 كجم (1059 نيوتن) | — |
| الحمل المقدر – القص (المحور X/Y) | 54 كجم (530 نيوتن) لكل محور | — |
| الحمل المقدر – التوتر (المحور Z) | 36 كجم (353 نيوتن) | — |
| انحراف ثابت عند الحمل المقدر | 2.5-3.5 ملم (ضغط)، 4.0-5.5 ملم (قص) | — |
| الصلابة الديناميكية (K*) عند 0.5 مم، 20 هرتز | 380–420 نيوتن/مم (ضغط)، 120–150 نيوتن/مم (قص) | ايزو 10846-2 |
| عامل الخسارة (η) عند 0.5 مم، 20 هرتز | 0.18-0.25 | ايزو 10846-2 |
| نوع التخميد | كولوم (الاحتكاك الجاف)، يعتمد على السعة | — |
| التردد الطبيعي عند الحمل المقدر | 9.5–12.5 هرتز (الضغط)، 7.5–10.0 هرتز (القص) | — |
| تضخيم الرنين (س) | ≥4 (عند الرنين، وضع الضغط) | — |
| إمكانية الإرسال عند 25 هرتز | 0.25–0.35 (–12 إلى –9 ديسيبل عزل) | — |
| إمكانية الإرسال عند 50 هرتز | 0.08–0.12 (–22 إلى –18 ديسيبل عزل) | — |
| تخفيف الصدمات (30 جم، 11 مللي ثانية بنصف جيب) | استجابة الذروة ≥15 جم (التوهين ≥50%) | إيك 60068-2-27 |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +200 درجة مئوية | — |
| مقاومة رذاذ الملح | أكثر من 500 ساعة، بدون صدأ أحمر (SS304) | أستم B117 |
| حياة التحمل | ≥1 * 107دورات عند الحمل المقدر، 10 هرتز، ±1.5 مم | — |
| مسامير التثبيت | M10 * مسافة 1.5 مم، الفولاذ المقاوم للصدأ A2-70 (4 براغي) | ايزو 898-1 |
| عزم الدوران بولت | 35-40 نيوتن متر | — |
| نمط التركيب | 120 مم * 80 مم (الطول * العرض، من المركز إلى المركز) | — |
| الأبعاد الشاملة | 140 ملم (طول) * 95 ملم (عرض) * 65 ملم (ارتفاع) ± 1.0 ملم | — |
| كتلة الوحدة | 0.85 كجم ± 0.03 كجم | — |
| الشهادات | آيزو 9001:2015، بنفايات 2011/65/الاتحاد الأوروبي | — |
| ملكية | حبل سلك JGX-0958D-108A | جبل مرن نموذجي (NBR/CR). |
| آلية التخميد | احتكاك كولومب (بين الأسلاك) | التباطؤ اللزج المرن (الجزيئي) |
| عمر الخدمة عند 25 درجة مئوية | 15+ سنة (بدون تدهور) | 3-5 سنوات (الشيخوخة التأكسدية) |
| نطاق درجة الحرارة | -40 درجة مئوية إلى +200 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية (نموذجي) |
| تصلب الانجراف على مدى 5 سنوات | ≥2% | +15–40% (التصلب التدريجي) |
| التخميد الانجراف على مدى 5 سنوات | ≥3% | -20–50% (فقدان التخميد) |
| مقاومة الزيت والمواد الكيميائية | ممتاز (SS304 + بأكسيد آل) | ضعيف إلى متوسط (تورم المذيبات) |
| مقاومة للأشعة فوق البنفسجية والأوزون | المناعي (جميع المعادن) | ضعيف (تكسير السطح) |
| توليد الجسيمات | صفر | معتدل (غبار تآكل المطاط) |
| إطلاق الغازات في الفراغ | لا شيء (غير عضوي بالكامل) | كبيرة (الملدنات، علاج المخلفات) |
| مقاومة الحريق | غير قابل للاشتعال (نقطة الانصهار> 1400 درجة مئوية) | قابل للاحتراق (الاشتعال التلقائي ~ 350 درجة مئوية) |
| التخلص من نهاية العمر | إعادة تدوير المعادن بنسبة 100% (إيرادات) | حرق النفايات المختلطة/مدافن النفايات (التكلفة) |
| التخميد بسعة صغيرة (<0.1 مم) | أقل (استجابة أكثر صرامة) | أعلى (استجابة أكثر ليونة) |
| التخميد بسعة كبيرة (> 1.0 مم) | أعلى (تنشيط الاحتكاك) | أقل (تشبع المواد) |
ماذا يعني رقم الموديل JGX-0958D-108A؟تحدد البادئة "JGX" عائلة منتجات عازل الحبال السلكية الخاصة بالشركة المصنعة. "0958" هو رمز الحجم والتكوين لفئة المغلف هذه. يشير "D" إلى تكوين التركيب المزدوج المشبك (كتلتان من الألومنيوم تلتقطان ملف الحبل السلكي). "108" هو حمل الضغط المقدر بالكيلوجرام. تشير اللاحقة "A" إلى التكوين القياسي بحبل سلكي SS304 وكتل الألومنيوم 6061-T6.
هل يمكنني استخدام نموذج FEA مع برنامج المحاكاة الحالي الخاص بي؟يتم تسليم نماذج FEA التي تم التحقق من صحتها مسبقًا بتنسيق ملف محايد يمكن استيراده إلى Ansys Mechanical (v2021 R2+)، وAbaqus (6.14+)، وCOMSOL Multiphysics (5.6+)، وNastran (عبر مجموعة البيانات المجمعة). إذا كان فريقك يستخدم حلاً مختلفًا، فاتصل بفريق هندسة التطبيقات الخاص بنا للحصول على دعم تحويل التنسيق.
ما هو الحد الأدنى من المعلومات اللازمة لبدء مشروع الهندسة العكسية؟نحن بحاجة إلى أبعاد غلاف العازل الموجود (الصورة ذات المقياس المرجعي غالبًا ما تكون كافية للتقييم الأولي)، وتقدير الكتلة المدعومة، وتردد الاهتزاز السائد أو سرعة تشغيل الآلة. ومن خلال هذه المدخلات الثلاثة، يمكن لفريق التطبيقات لدينا توسيع نطاق المشروع وتقديم عرض أسعار ثابت خلال يومي عمل.
هل يتآكل السطح الصلب المؤكسد بمرور الوقت؟يبلغ سمك طبقة الأنودة الصلبة من النوع III 25-50 ميكرومتر مع صلابة فيكرز تبلغ 350-400 فولت. في الخدمة الصناعية العادية، يواجه سطح كتلة التثبيت الذي يتصل بالحبل السلكي تآكلًا ضئيلًا لأن الواجهة من الحبل إلى الكتلة ثابتة (لا توجد حركة انزلاقية) - تحدث جميع حركات التخميد داخل ملف الحبل السلكي نفسه.
