| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-1276د-280ب |
| موك: | 4 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

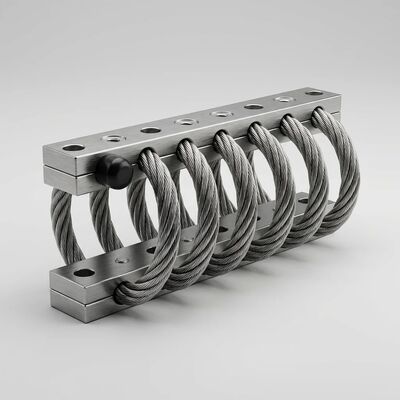

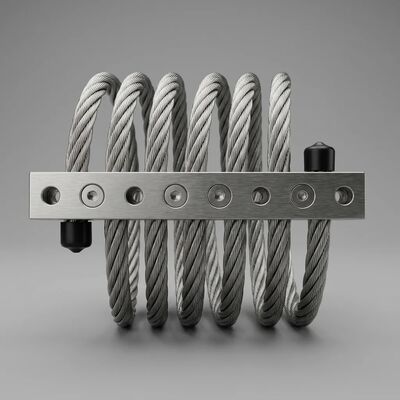

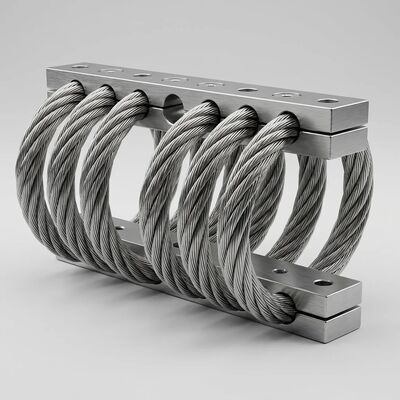

الجكس-1276د-280بيوفر عازل اهتزاز الحبل السلكي أداءً استثنائيًا للتوهين منخفض التردد لا يمكن أن تتطابق معه التركيبات المرنة التقليدية. باعتباره العضو ذو السعة الأعلى في سلسلة JGX-1276، فإن عازل الكابل المصنوع من الفولاذ المقاوم للصدأ المكون من 6 حلقات وقطر 12.7 مم يدعم ما يصل إلى280 كجم حمولة ثابتةمع توفير عزل فعال للاهتزاز عن الترددات المنخفضة مثل5-8 هرتز- إنجاز هندسي كبير بالنظر إلى أن التركيبات التقليدية عادةً ما تعمل على تضخيم المدخلات دون 10 هرتز بدلاً من تخفيفها.
تعمل آلية الاحتكاك بين الخيوط الفريدة داخل كابل الفولاذ المقاوم للصدأ ذو البناء 7 × 19 على تبديد الطاقة الاهتزازية منخفضة التردد دون الحاجة إلى انحرافات ثابتة كبيرة تؤثر على استقرار المعدات في الأنظمة القائمة على الزنبرك. يتيح ذلك لـ JGX-1276D-280B حماية الآلات الدوارة الكبيرة، والأنظمة الهيكلية، ومعدات البنية التحتية الحساسة من التذبذب الناجم عن الرياح، والهزات الزلزالية الدقيقة، واهتزازات حركة المرور الأرضية.
تم تصميم JGX-1276D-280B خصيصًا للتركيبات الخارجية غير المراقبة، ويتميز ببنية مقاومة للعبث مغلقة بالكامل. تعمل قضبان الاحتفاظ المصنوعة من الفولاذ المقاوم للصدأ جنبًا إلى جنب مع أدوات التثبيت ذات التصنيف الأمني على منع التفكيك غير المصرح به، ومحاولات القطع، والأضرار المتعمدة الناتجة عن الصدمات. يتحمل البناء المعدني الكثيف الإيذاء الجسدي والطقس القاسي والتعرض للتآكل مع الحفاظ على أداء عزل الاهتزاز الكامل - مما يجعله الخيار الأمثل لمحطات الاتصالات الأساسية، ومرفقات إشارات السكك الحديدية، وأنظمة مراقبة الجسور، ومحطات ضخ المياه عن بعد، والمحطات الفرعية الكهربائية الخارجية حيث لا يمكن أن تعتمد حماية المعدات على أفراد أمن الموقع.
يحقق JGX-1276D-280B معامل تخميد يتجاوز 15% من التذبذبات الحرجة - مما يخفف عادةً التذبذبات الناجمة عن الرنين إلى أقل من 10% من السعة خلال 2-3 دورات. يعمل هذا التبديد السريع للطاقة على حماية المعدات المتصلة من تلف التعب التراكمي الناتج عن الإثارة المستمرة منخفضة التردد. تعمل قدرة التخميد لجميع المحاور في وقت واحد في الضغط والقص واللف، مما يوفر إدارة شاملة للاهتزاز دون مخمدات مساعدة أو مثبطات تزيد من التعقيد ونقاط الفشل المحتملة لنظام العزل.
| رقم الموديل | جكس-1276د-280ب |
| مسلسل | JGX-1276 (6 حلقات، قطر الكابل 12.7 ملم) |
| أقصى حمل ثابت (ضغط) | 280 كجم لكل عازل |
| نطاق عزل التردد المنخفض | التوهين الفعال من 5-8 هرتز |
| نسبة التخميد | سي/سي > 15% |
| مادة الكابل | هيكل من الفولاذ المقاوم للصدأ 304، مقاس 7×19 |
| الاحتفاظ بالمواد الشريطية | الفولاذ المقاوم للصدأ 304 (قياسي خارجي)، الألومنيوم الصلب المؤكسد 6061-T6 (داخلي) |
| نوع السحابة | مسامير أمان مقاومة للعبث مع نمط محرك خاص |
| درجة حرارة التشغيل | -70 درجة مئوية إلى +300 درجة مئوية |
| المقاومة البيئية | رش الملح (ASTM B117، أكثر من 1000 ساعة)، الأشعة فوق البنفسجية (ASTM G154)، الأوزون، المواد الكيميائية الصناعية |
| شهادة | الأيزو 9001:2015 |
| بيئة التثبيت | المعدات المحمية | نواقل التهديد الأولية |
|---|---|---|
| مواقع الاتصالات | خزائن المحطة الأساسية، ومعدات التوصيل بالميكروويف، والمحطات الأرضية للأقمار الصناعية، ومرفقات لصق الألياف الضوئية | تذبذب البرج بفعل الرياح، ومحاولات العبث والسرقة، واهتزاز حركة المرور على الطرق |
| أنظمة السكك الحديدية والعبور | خزانات ترحيل الإشارات، وإلكترونيات عداد المحاور، وشاشات عرض معلومات المنصة، ووحدات مراقبة قوة الجر | الاهتزاز الأرضي الناجم عن القطار، وتدهور الصابورة، ومحاولات الوصول غير المصرح بها |
| الجسور والمراقبة الهيكلية | مصفوفات مقياس التسارع، وأجهزة استشعار الإزاحة، ومسجلات البيانات، وعقد النقل اللاسلكي | اهتزاز الكابل الناجم عن الرياح، والإثارة المرورية، والهزات الزلزالية الصغيرة |
| مرافق المياه والصرف الصحي | مجموعات محركات المضخات، وحدات التحكم في الجرعات الكيميائية، حاويات SCADA RTU، مجموعات المنفاخ | اهتزاز تجويف المضخة، ومخاوف إمكانية الوصول العامة، والأجواء الكيميائية المسببة للتآكل |
| شبكات توزيع الطاقة | حزم مراقبة المحولات، ووحدات التحكم في بنك المكثفات، ووحدات RTU للمحطات الفرعية، ولوحات ترحيل الحماية | همهمة التضيق المغناطيسي للمحولات، وتبديل الصدمات العابرة، والفجوات الأمنية في المواقع البعيدة |
| المنشآت البحرية والبحرية | إلكترونيات الملاحة، ووحدات التحكم في الاتصالات، وأجهزة التحكم في آلات سطح السفينة، ورفوف أجهزة استشعار تحديد المواقع الديناميكية | اهتزاز الهيكل الناجم عن الأمواج، والضوضاء التي ينقلها هيكل غرفة المحرك، والجو المتآكل المحمل بالملح |
| أنظمة التدفئة والتهوية وتكييف الهواء والبناء | وحدات معالجة الهواء الكبيرة، وتجميعات ضواغط التبريد، وعلب تروس برج التبريد، ومنصات عزل مجموعة المراوح | ترددات تمرير ريش المروحة، القوى الترددية للضاغط، اقتران الرنين الهيكلي |
يدعم JGX-1276D-280B ترتيبات التركيب المرنة لاستيعاب قيود التثبيت المتنوعة:
يخضع كل عازل JGX-1276D-280B لبروتوكول اختبار شامل قبل الشحن:
كانت شركة Xi'an Hoan Microwave Co., Ltd. في طليعة هندسة عزل الاهتزازات منذ عام 2005. تجمع منشأتنا الحاصلة على شهادة ISO 9001:2015 بين التصنيع باستخدام الحاسب الآلي الداخلي، وتشكيل الكابلات الآلي، واختبار انحراف الحمل الدقيق لتصنيع عوازل الحبال السلكية التي تلبي باستمرار مواصفات الأداء المطلوبة لتطبيقات البنية التحتية الحيوية في جميع أنحاء العالم.
مع قوة عاملة تزيد عن 500 محترف، يوفر فريق هندسة التطبيقات لدينا دعمًا شاملاً لما قبل البيع بما في ذلك حساب الحمل وتحسين نمط التركيب وتصميم التكوين المخصص. نقوم بالتصدير إلى أكثر من 35 دولة، ونخدم مشغلي الاتصالات وسلطات السكك الحديدية ومرافق المياه وشركات توزيع الطاقة والمشغلين البحريين ومقاولي خدمات البناء الذين يعتمدون على عزل الاهتزازات الموثوق به والخالي من الصيانة.
اتصل بمتخصصي حماية البنية التحتية لدينا لمناقشة متطلبات العزل منخفضة التردد الخاصة بك. نحن نقدم تحليلًا مجانيًا للحمل، وتقدير استجابة التردد، ومقترحات تكوين التثبيت المخصصة لتطبيق حماية المعدات الخاص بك.
