| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جيه جي اكس-1278د-292ب |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

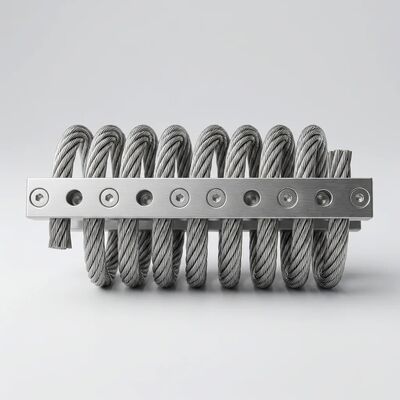

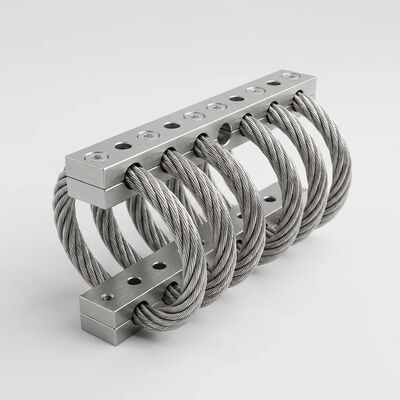

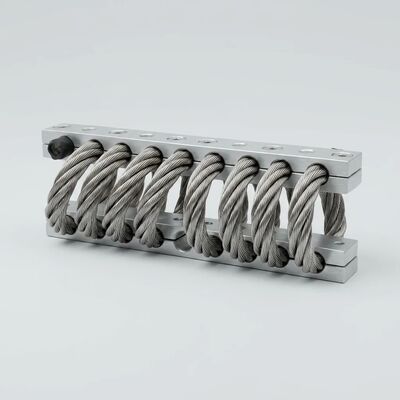

الجكس-1278د-292بعبارة عن عازل اهتزاز بحبل سلكي معدني بالكامل مصمم خصيصًا لهذا الغرضثلاثي الأبعاد (3D) متعدد الاتجاهات لتخفيف الصدمات والاهتزازاتفي البيئات الصناعية حيث تصل التركيبات التقليدية أحادية المحور إلى حدود أدائها. تم تقييمه بـ292N الحد الأقصى للحمل الثابت العمودي، مع ارتفاع مثبت يبلغ 89 ملم وعرض 105 ملم، يستخدم هذا العازل كابلًا من الفولاذ المقاوم للصدأ 304 مكون من 8 حلقات وقطر 12.7 ملم لتوفير تبديد الطاقة متعدد الاتجاهات من خلال تخميد كولومب (الاحتكاك بين الخيوط). تضمن البنية المعدنية بالكامل عمر خدمة غير محدد دون زحف أو تقادم أو صيانة - مما يجعلها خيارًا محددًا للأجهزة الدقيقة والبنية التحتية لمراكز البيانات ومنشآت الاتصالات وأنظمة الإنتاج الآلية.
نادرًا ما يأتي الاهتزاز الميكانيكي في العالم الحقيقي من اتجاه واحد. تقوم المضخة الموجودة على الأرض بالأسفل بنقل الدمدمة الرأسية عبر هيكل المبنى. يولد الناقل القريب تأثيرًا جانبيًا. يفرض التمدد الحراري لشبكة الأنابيب إزاحة زاويّة. توفر الرافعة الشوكية المارة تأثيرًا حادًا ومتعدد النواقل. يعمل كل مصدر من مصادر الاضطراب هذه على طول محور مكاني مختلف، ولا يستطيع العازل أحادي المحور معالجة سوى واحد منها بشكل فعال.
يعالج JGX-1278D-292B هذا القيد الأساسي من خلالالشكل الثامن لهندسة الكابلات الحلزونية. يخلق البناء الذي تقطعت به السبل الآلاف من نقاط الاتصال المجهرية بين أسلاك الفولاذ المقاوم للصدأ الفردية. عندما تدخل طاقة الاهتزاز إلى العازل من أي اتجاه، تخضع واجهات التلامس هذه لإزاحة دقيقة نسبية، مما يحول الطاقة الحركية إلى حرارة لا تذكر من خلال الاحتكاك الصلب - وهي ظاهرة تعرف باسمكولومب أو التخميد الهستيري. على عكس التخميد اللزج (الذي يعتمد على السرعة وخصائص السوائل)، يعتمد تخميد كولوم على الإزاحة ويعمل بفعالية عبر جميع درجات الحرية الست: ثلاث انتقالية (X، Y، Z) وثلاثة دورانية (خطوة، لفة، ياو).
يعرض الجدول التالي بيانات انحراف الحمل والصلابة المميزة بالكامل لجميع اتجاهات التحميل الأساسية الثلاثة. هذه القيم مستمدة من اختبار النوع الثاني وفقًا لمنهجية MIL-STD-810 المكافئة، والتي تم تكييفها للتطبيقات التجارية الصناعية:
| تحميل الاتجاه | ماكس تحميل ثابت | التشوه الأقصى | تصلب الاهتزاز | تصلب الصدمة |
|---|---|---|---|---|
| عمودي - ضغط | 292 ن | 43.2 ملم | 613 كيلو نيوتن/م | 278 كيلو نيوتن/م |
| بزاوية 45 درجة - الضغط والقص المشترك | 208.8 ن | 61.0 ملم | 349 كيلو نيوتن/م | 138 كيلو نيوتن/م |
| الجانبي - القص / اللفة | 158.9 ن | 45.2 ملم | 173 كيلو نيوتن/م | 173 كيلو نيوتن/م |
يحتوي JGX-1278D-292B علىصفر من اللدائن، وصفر من المواد اللاصقة، وصفر من السوائل الهيدروليكية، وصفر من المفاصل المرتبطة. كل مكون - بدءًا من الكابلات المصنوعة من الفولاذ المقاوم للصدأ 304 المجدولة مقاس 7*19 إلى قضبان الاحتفاظ المصنوعة من الألومنيوم 6061-T6 المصنعة بدقة أو 304 من قضبان الفولاذ المقاوم للصدأ - معدنية. لا تتعلق استراتيجية المواد هذه بالمتانة فحسب؛ فهو يزيل كل مسارات التدهور المعروفة التي تحد من عمر خدمة العازل المطاطي:
| آلية الفشل | حوامل مطاطية (مطاطية). | JGX-1278D-292B (جميع المعادن) |
|---|---|---|
| هجوم الأوزون | يبدأ التشقق السطحي خلال 18-36 شهرًا من التعرض للخارج؛ ينتشر التشقق إلى الفشل الوظيفي خلال 5 سنوات | لا يوجد أي تأثير — الفولاذ المقاوم للصدأ غير العضوي خامل كيميائيًا للأوزون |
| الأشعة فوق البنفسجية (UV). | يؤدي انقسام سلسلة البوليمر إلى تصلب السطح التدريجي؛ زيادة الصلابة بنسبة 25-40% بعد 3 سنوات من التعرض لأشعة الشمس المباشرة | لا يوجد أي تأثير - لا يتأثر الترابط المعدني بطاقة الفوتون فوق البنفسجية |
| التدوير الحراري (-40 درجة مئوية إلى +80 درجة مئوية) | يسبب التمدد الحراري التفاضلي عند خط الرابطة المطاطية المعدنية إجهادًا بين الوجه؛ انفصال السندات في نهاية المطاف | لا توجد واجهة مرتبطة للفصل؛ 304 SS CTE: 17.2 ميكرومتر/م · درجة مئوية؛ 6061-T6 CTE: 23.6 ميكرومتر/م · درجة مئوية - خطي وقابل للعكس |
| مجموعة الزحف/الضغط | فقدان دائم للارتفاع بنسبة 15-25% بعد عامين تحت الحمل الساكن عند درجة حرارة 23 درجة مئوية؛ يتسارع عند درجة حرارة مرتفعة | زحف قابل للقياس صفر - يعمل الفولاذ المقاوم للصدأ تحت نقطة إنتاجه عند الأحمال المقدرة |
| اتصال النفط والهيدروكربونات | تورم حجمي بنسبة 20-60% (حسب نوع المطاط الصناعي)؛ فقدان القدرة على التحمل واستقرار الأبعاد | لا يوجد امتصاص - 304 SS منيع لجميع الهيدروكربونات والمذيبات والسوائل الصناعية |
| التعب تحت التحميل الدوري | يؤدي التسخين الهستيري إلى ارتفاع درجة الحرارة الداخلية؛ تليين تدريجي المسيل للدموع الكارثية في نهاية المطاف | يعتبر تخميد الاحتكاك محدودًا ذاتيًا، حيث يؤدي تبديد الطاقة إلى زيادة طفيفة في درجة حرارة الكتلة؛ لا يوجد قلق بشأن حدود التعب عند أحمال التصميم |
| تآكل رش الملح | التآكل الجلفاني عند حافة الرابطة بين الصلب والمطاط؛ يؤدي رفع الصدأ إلى تقسيم الواجهة المستعبدة | توفر طبقة أكسيد الكروم السلبية 304 SS مقاومة للتآكل ذاتية الشفاء؛ لا توجد رابطة معدنية مختلفة لإنشاء خلية كلفانية |
| المعلمة | مواصفة | ملحوظات |
|---|---|---|
| نموذج | جكس-1278د-292ب | JGX = عازل الكابل؛ 1278 = كابل 12.7 مم، 8 حلقات؛ د = شريط قياسي؛ 292 = الحمولة المقدرة (N)؛ ب = رمز نوع الشريط |
| الارتفاع الكلي (ح) | 89 ملم ± 3.30 ملم | يتم قياسه من أسفل الشريط السفلي إلى أعلى الشريط العلوي، ويتم تفريغه |
| العرض الكلي (ث) | 105 ملم | طول الشريط (من النهاية إلى النهاية) |
| وزن الوحدة | 2.00 كجم | مع قضبان الاحتفاظ بالألمنيوم؛ أضف ~ 35% لخيار شريط الفولاذ المقاوم للصدأ |
| مواصفات الكابل | قطر 12.7 ملم، هيكل جديلة 7*19 | 7 فروع لكل كابل؛ 19 سلكًا لكل حبلا؛ نوع 304 الفولاذ المقاوم للصدأ |
| عدد الحلقات | 8 | الشكل-8 ملف حلزوني بين قضبان التثبيت العلوية والسفلية |
| فتحة التركيب | φ9.0 مم (+0.13 / -0.38) من خلال الفتحة | الخلوص مناسب لمسمار M8؛ غاطسة إلى زاوية 90 درجة المدرجة |
| خيط | M8 * 1.25 متري خشن | استغلالها في شريط الاحتفاظ. يتوفر أيضًا خيار شريط الفتحة (تكوينات الخيار C وD) |
| تكوينات التركيب | أ، ب، ج، د، ه، س | 6 تكوينات قياسية: مجموعات من اتجاهات الشريط الملولب/من خلال الفتحة والأعلى/السفلي |
| صناعة | المعدات محمية | متطلبات العزلة الأولية | ميزة JGX-1278D-292B |
|---|---|---|---|
| مراكز البيانات | رفوف الخادم، ومصفوفات التخزين، ووحدات UPS، ووحدات CRAC | حماية من الأحداث الزلزالية + عزل مستمر لاهتزاز محرك المروحة | جميع المعادن = صفر إطلاق الغازات في مسارات تدفق الهواء؛ آمنة للحريق. عزل ثلاثي الأبعاد للانجراف الزلزالي متعدد الطوابق |
| الاتصالات السلكية واللاسلكية | وحدات النطاق الأساسي 4G/5G، وأجهزة الراديو ذات وصلة الميكروويف، وإطارات توزيع الألياف | متانة خارجية في جميع الأحوال الجوية + اهتزاز هيكلي منخفض التردد من تأرجح البرج | لا حاجة إلى غلاف وقائي؛ عمر ميداني يزيد عن 20 عامًا دون زيارات صيانة في الموقع |
| تصنيع أشباه الموصلات | أدوات الطباعة الحجرية، مجسات الويفر، أدوات القياس، الطاولات الضوئية المعزولة للاهتزاز | التحكم في الاهتزاز دون الميكرون في غرف الأبحاث من الفئة 1-100 | لا ذرف الجسيمات. قابلة للتعقيم؛ يحافظ على التخميد في البيئات الفراغية (بدون إطلاق الغازات) |
| الأتمتة الصناعية | وحدات التحكم في ماكينات CNC، والركائز الآلية، وإطارات القطع بالليزر، وخلايا الفحص الآلي | استقرار متعدد المحاور للحفاظ على تكرار تحديد المواقع على مستوى الميكرون | الضغط المتزامن + القص + عزل اللفة؛ لا الانجراف مع مرور الوقت |
| النفط والغاز – المعالجة | حاويات التحكم في توربينات الغاز، وخزانات SCADA لمحطة الضاغط، ولوحات قياس نقل الحراسة | اهتزاز الآلات المستمر + ارتفاع الضغط العرضي | محصن ضد الهيدروكربونات؛ متوافق مع المناطق الخطرة (جميع المعادن = لا يوجد تراكم للشحنات الساكنة) |
| توليد الطاقة | مقصورات التحكم في مجموعة المولدات، ولوحات الإثارة، وأجهزة الإشراف على التوربينات | درجة حرارة عالية قريبة من غلاف التوربين + اهتزاز الآلات الدوارة المستمرة | مستقر حتى +300 درجة مئوية؛ مقاومة لرذاذ الزيت/الوقود؛ غير قابلة للاحتراق |
| السفن البحرية – التجارية | وحدات تحكم الملاحة على الجسور، وأنظمة تحديد المواقع الديناميكية، ومحطات الاتصالات عبر الأقمار الصناعية | اهتزاز المحرك المشترك + حركة السفينة الناجمة عن حالة البحر + الجو الملحي | ملح الضباب المناعي 304 SS؛ يعالج المحور المتعدد درجة الصوت + التدحرج + الاهتزاز في وقت واحد؛ المدمجة لمنشآت الجسر |
| البنية التحتية للسكك الحديدية | معدات إشارات جانب المسار، وخزائن عدادات المحاور، وأنظمة معلومات ركاب المنصة، وعقد اتصالات الأنفاق | الاهتزاز الأرضي الناجم عن مرور القطار + التعرض الخارجي في جميع الأحوال الجوية | النشر عن بعد بدون صيانة؛ عزل منخفض التردد فعال أقل من 20 هرتز |
| العلوم الطبية والحياة | مبردات الرأس البارد للتصوير بالرنين المغناطيسي، وأنظمة دعم جسرية التصوير المقطعي المحوسب، ومقاعد أجهزة الطرد المركزي في المختبرات، وخلايا العمل الروبوتية في غرف الأبحاث | عزل الاهتزازات في بيئات معقمة/خاضعة للرقابة مع مراقبة صارمة للتلوث | قابل للتعقيم، EtO وغاما قابل للتعقيم؛ لا إطلاق الغازات. لا ذرف الجسيمات المطاطية |
| خيار | مادة | المعالجة السطحية | البيئة الموصى بها |
|---|---|---|---|
| أ | سبائك الألومنيوم 6061-T6 | أنودة بيضاء (10-15 ميكرومتر) | الصناعية الداخلية؛ مراكز البيانات؛ العبوات التي تسيطر عليها المناخ؛ المنشآت الحساسة للمظهر |
| ب | سبائك الألومنيوم 6061-T6 | أنودة صلبة (25-50 ميكرومتر، 350-500 فولت) | في الهواء الطلق؛ البيئات الكاشطة/المتربة؛ مواقع عالية الاهتزاز حيث يكون التآكل المزعج مصدر قلق |
| ج | الفولاذ المقاوم للصدأ 304 | لا شيء (طبقة الأكسيد السلبي) | في الخارج؛ الساحلية (<5 كم)؛ النباتات الكيماوية. الغذاء والدواء. أي تركيب يعطي الأولوية لمقاومة التآكل على الوزن |
| نموذج | الحمل العمودي (ن) | همم) | ث (مم) | الوزن (كجم) | أفضل ل |
|---|---|---|---|---|---|
| جكس-1278د-370ب | 370 | 76 | 92 | 1.81 | أثقل المعدات المدمجة |
| جكس-1278د-310ب | 310 | 83 | 102 | 1.91 | الآلات الصناعية الثقيلة |
| ★ جكس-1278D-292B | 292 | 89 | 105 | 2.00 | الأدوات الدقيقة ومراكز البيانات |
| جكس-1278د-235ب | 235 | 95 | 121 | 2.22 | مضخات وضواغط متوسطة الوزن |
| جكس-1278د-199ب | 199 | 108 | 133 | 2.40 | المعدات الصناعية العامة |
| جكس-1278د-176ب | 176 | 124 | 144 | 2.70 | آلات أخف وزنا، وتجميعات المروحة |
| جكس-1278د-154ب | 154 | 137 | 156 | 2.90 | العبوات الإلكترونية والألواح الصغيرة |
| جكس-1278د-122ب | 122 | 155 | 180 | 3.09 | أجهزة حساسة وخفيفة الوزن |
يتم إنتاج كل JGX-1278D-292B بموجبالأيزو 9001:2015نظام إدارة الجودة المعتمد. تشمل ضوابط التصنيع ما يلي:
تأسست شركة Xi'an Hoan عام 2005 ويقع مقرها الرئيسي في شنشي بالصين، وهي شركة متخصصة في تصنيع حلول عزل الاهتزازات وامتصاص الصدمات وتبديد الطاقة للأسواق التجارية والصناعية في جميع أنحاء العالم. تضم القوى العاملة لدينا ما يزيد عن 500 موظف، وتضم أكثر من 100 متخصص في الهندسة وضمان الجودة. تشمل صادراتنا التي تزيد عن 35 دولة مصنعي المعدات الأصلية للآلات الصناعية ومقاولي الهندسة والمشتريات وفرق الموثوقية والصيانة والمتخصصين في تحديث المعدات.
تشتمل مجموعة منتجاتنا على عوازل الحبال السلكية (سلسلة JGX، وGR، وGRY)، وحوامل مركبة من المطاط والمعدن، وعوازل زنبركية لولبية، ومخمدات احتكاك، وتجميعات عزل مخصصة خاصة بالتطبيقات. نحن نحافظ على برنامج بحث وتطوير نشط في مواد التخميد المتقدمة، والديناميكيات الهيكلية غير الخطية، وتحسين أداء العازل القائم على العناصر المحدودة.
طلب عرض أسعار أو تحديد موعد لاستشارة فنية:قم بتوفير مواصفات المعدات الخاصة بك - الوزن المدعوم، وأبعاد البصمة المتصاعدة، وظروف بيئة التشغيل، وأهداف أداء عزل الاهتزاز - وسوف يستجيب فريق هندسة التطبيقات لدينا بتوصية سلسلة JGX-1278 المخصصة خلال يوم عمل واحد. يتم تضمين التحقق المجاني من توزيع الأحمال مع جميع طلبات عروض الأسعار.
