| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-1278د-235ب |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

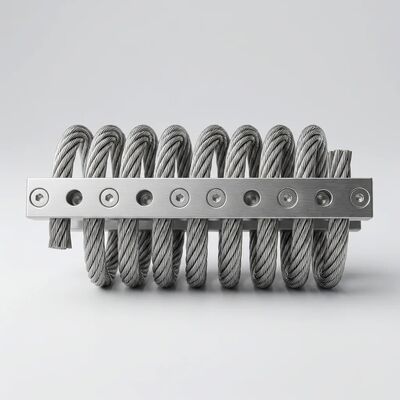

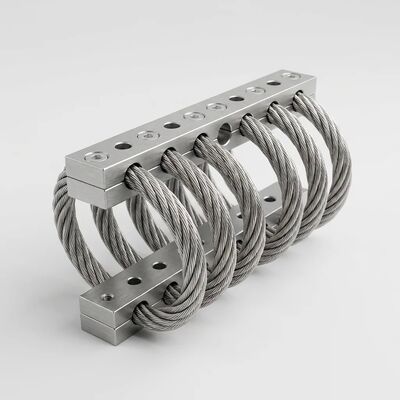

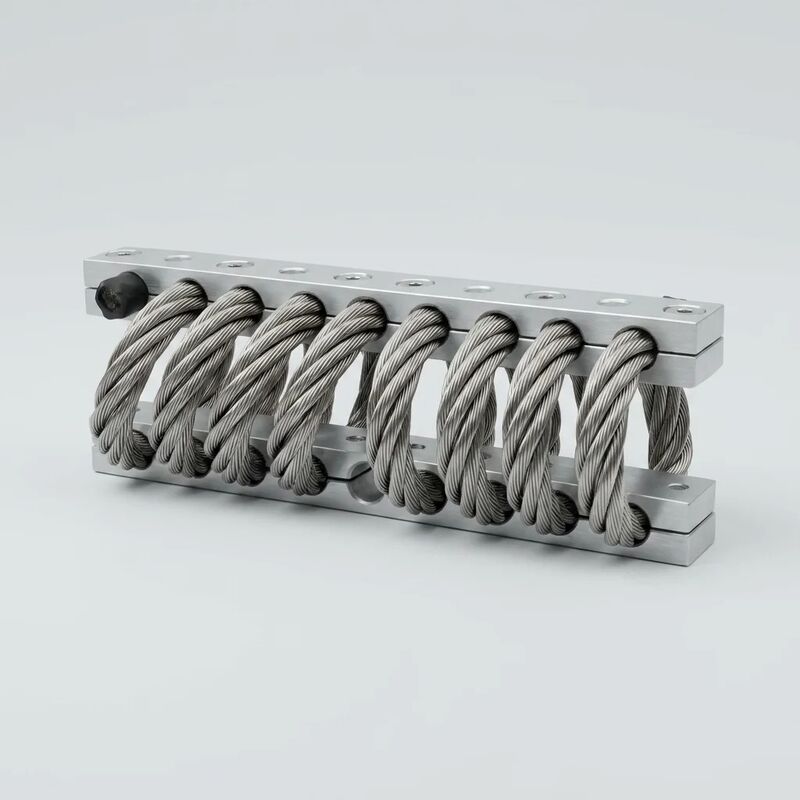

الـJGX-1278D-235Bيقدم مقترح قيمة مختلف أساسا في عزل الاهتزاز الصناعي:تثبيت مرة واحدة، ونسيان إلى الأبدمن خلال الجمع بين التحكم بالصدمة والاهتزاز بفعالية مزدوجة مع بنية معدنية سلبية تماماًهذا عازل الحبل السلكي ذو التصنيف 235N يزيل كل فئة من تكاليف الملكية المتكررةمع ارتفاع عام 95ملم، وعرض 121ملم،وكتلة 2.22kg، JGX-1278D-235B يلائم أثر الصناعية القياسيةحياة الخدمة المتوقعة التي تتجاوز 25 عاماًفي ظل ظروف تشغيل عادية، عادة ما تكون أطول من المعدات التي تحميها.
فرق المشتريات التي تقيم العازلات على تكلفة الشراء الوحيدة فقط ترتكب خطأ مكلف بشكل منهجي.العازلات هي مكونات للبنية التحتية وليس مواد استهلاكية ويتم قياس تكاليفها الحقيقية من حيث دورة الحياةيُقارن التحليل التالي منشأة صناعية نموذجية من 24 نقطة على مدار فترة تشغيل مدتها 10 سنوات:
| عنصر التكلفة (أفق العشر سنوات) | صلالات إلاستومرية | JGX-1278D-235B عازلات الحبل السلكي |
|---|---|---|
| الشراء الأولي (24 وحدة * تكلفة الوحدة) | $ X أسعار وحدة أقل | 1.5 دولار إلى 2.0 دولار |
| الاستبدال المقرر في السنة الرابعة | 24 وحدة * تكلفة وحدة + العمالة لتغيير + وقت توقف الإنتاج (8-24 ساعة) | لا يوجد أي فترة استبدال محددة |
| الاستبدال المقرر في السنة الثامنة | 24 وحدة * تكلفة الوحدة + العمالة + وقت التوقف (تكرار) | لا شيء |
| عمل التفتيش الفصلي (10 سنوات * 4 عمليات تفتيش) | 40 فحص * 1.0 ساعة * معدل الفني (قياس التأرجح، التحقق من الشقوق، الوثيقة) | 40 فحص * 0.15 ساعة * معدل الفني (فحص بصري فقط ، لا قياس) |
| التكلفة المحفوظة لمخزون قطع الغيار | 6 - 12 عقدة احتياطية في المخزن؛ إدارة المخزونات | لا حاجة لتخزين البدائل |
| مخاطر الاستدعاء الطارئ (فشل غير مخطط له) | يمكن أن يحدث تمزق مطاطي كوارثي بدون تحذير | قريب من الصفر التآكل التدريجي للأسلاك يوفر شهور من التحذير البصري قبل التعسف الوظيفي |
| تكلفة التخلص | تدفق النفايات المطاطية المعدنية المربوطة؛ معالجة خاصة مطلوبة في بعض الولايات القضائية | 100% من الفولاذ المقاوم للصدأ والألومنيوم القابل لإعادة التدوير |
| التكلفة الإجمالية المقدرة على مدى 10 سنوات مضاعفة للشراء الأولي | 3.0-5.0* تكلفة شراء الوحدة | 1.0-1.2* تكلفة شراء الوحدة |
استراتيجيات العزل التقليدية تعالج الاهتزاز والصدمة كمشاكل منفصلة تتطلب أجهزة منفصلة: أقواس ناعمة للتهاب مستمر ، وقابضات صلبة للتأثيرات العرضية.الـ (جي جي إكس) 1278 دي 235 بي يحل كلتا المشكلتين بآلية فيزيائية واحدةاصطدام كولوم في واجهات الاتصال بين الخيوطداخل دوامة كابلات الفولاذ المقاوم للصدأ متعددة الأسلاك
أثناء تشغيل المعدات الروتينية مضخة تعمل بسرعة ثابتة، ودورة ضاغط، ومجموعة مولدات تنتج طاقة ثابتة تولد المعدات نطاقًا منخفضًا،اهتزازات عالية التردد نسبياًهذا الاهتزاز يسبب تحركات صغيرة (عادة 5-50 ميكرو مترا) بين أسلاك الفولاذ المقاوم للصدأ الفردية داخل كل من السلاسل السبع التي تشكل الكابل.الاحتكاك الصلب يحول الطاقة الحركية إلى حرارة ضئيلةكلما زادت اهتزازات المعدات كلما زادت إشارات الاتصال بين الأسلاك، مما يخلق تأثير خفيف ذاتي التنظيم لا يتطلب أي ضبط أو تعديل أو مصدر طاقة خارجي.
عندما يحدث دخول فجائي عالي الطاقة، حدث مطرقة المياه في المضخة، تعثر المضغط، تصادم هيكلي أثناء التعامل مع المواد،أو هزة زلزالية، يخضع الكابل لإعادة تشكيل هندسية على نطاق كبير.الخيوط الفردية تنزلق وتعيد وضعها داخل حزمة الأسلاك المتعددة ، وتمتص طاقة النبض من خلال الاحتكاك المشترك (مستوى الخيوط) والتشوه المرن (مستوى الدوائر).الهندسة الملفوفة الشكل ثمانية يوفر زيادة صلابة تدريجية مع نمو التشوه، مما يوفر حماية متأصلة من الإفراط دون توقف ميكانيكي صلب. بمجرد انتهاء الحدث الانتقالي ، يعود الكابل إلى هندسته الأصلية دون ضبط دائم.
تستند جميع مقاييس الحمل إلى اختبار التوصيف من النوع الثاني. تمثل القيم الأداء الاسمي للعزل مع قضبان الحفاظ الألومنيوم عند درجة حرارة 23 درجة مئوية:
| اتجاه التحميل | الحمل الثابت الأقصى | الحد الأقصى للتشوه | صلابة الرعشة | صلابة الصدمة | نسبة الصلابة (الاهتزاز/ الصدمة) |
|---|---|---|---|---|---|
| عمودي ضغط | 235 ن | 48.8 ملم | 457 KN/m | 196 KN/m | 2.33* |
| زاوية 45 درجة | 165.7 ن | 68.6 ملم | 259 KN/m | 98 KN/m | 2.64* |
| الجانبية قشر / لفة | 122.6 ن | 50.8 ملم | 121 KN/m | 121 KN/m | 1.00* |
| المعلم | القيمة | تفاصيل |
|---|---|---|
| تسمية النموذج | JGX-1278D-235B | 1278 = كابل 12.7 ملم ، 8 حلقات ؛ 235 = الحمل الرأسي الاسمي في نيوتن |
| الطول (H) | 95 ملم ±3.30 ملم | الارتفاع الحر غير المحمول |
| العرض (W) | 121ملم | طول الشريط من نهاية إلى نهاية |
| الكتلة | 2.22 كجم | مع قضبان من الألومنيوم؛ حوالي 3.0 كجم مع 304 SS قضبان الخيار |
| قطر الكابل | 12.7ملم | 7 خيوط * 19 سلك لكل خيوط؛ النوع 304 SS |
| عدد الحلقات | 8 | الشكل الثامن نمط التلفيل المدار |
| فتحة التثبيت | φ9.0mm (+0.13/-0.38) | خلال الثقب، غرقت في 90 درجة |
| الخيط | M8 * 1.25 | ISO متري ضخم؛ مطرود في شريط |
| تكوينات التثبيت | أ، ب، ج، د، إ، س | ستة أنواع قياسية تغطي جميع هندسيات التثبيت الشائعة |
| البيئة | وضع فشل الصعود التقليدي | JGX-1278D-235B محلول معدني بالكامل |
|---|---|---|
| محطة ضخ صحراء بعيدة (50 درجة مئوية في النهار / 5 درجات مئوية في الليل ؛ مؤشر الأشعة فوق البنفسجية 11 + ؛ زيارة الخدمة = 8 ساعات بالسيارة في كل اتجاه) |
تشقق سطح المطاط من الأوزون + الأشعة فوق البنفسجية في غضون 24 شهرًا ؛ الدورة الحرارية تسريع تعب خط الارتباط ؛ إرسال طاقم من شخصين لاستبدال تكلفة أكبر من الأقواس نفسها | صفر تدهور الأشعة فوق البنفسجية / الأوزون؛ 304 SS و 6061-T6 الألومنيوم كلاهما التعامل مع 45 درجة مئوية التأرجح الحراري اليومي دون تغيير الممتلكات؛ لا زيارة الخدمة مطلوبة أبدا |
| أدوات مراقبة القطب الشمالي (-55 درجة مئوية في فصل الشتاء؛ الوصول بالهليكوبتر فقط في نوفمبر-أبريل) |
تبلغ درجة حرارة انتقال الزجاج المطاطي ما يقرب من -40 °C إلى -50 °C ؛ يصبح الرفع صلبًا ويفقد كل قدرة التخفيف بالضبط عندما تكون حماية المعدات أكثر أهمية | يحتفظ 304 SS بمرونة كاملة ونموذج مرن إلى -180 °C ؛ يتم تحسين أداء التخفيف في الواقع في درجات الحرارة الباردة بسبب زيادة معامل الاحتكاك بين الخيوط |
| منصة بحرية بحرية تجارية (ضباب الملح 365 يومًا في السنة ؛ لوجستيات الطائرات الهليكوبترية لجميع عمليات الصيانة ؛ مطلوب تصاريح العمل في مساحة مقيدة) |
يسبب تآكل رذاذ الملح في واجهة الرابطة بين المطاط والمعدن تآكلًا تدريجيًا ؛ يتطلب الاستبدال نقل طاقم الطائرة الهليكوبترية ، والتصريح بالعمل ، وتنسيق إيقاف المعدات | لا توجد واجهة ربط للتآكل ؛ 304 SS طبقة أكسيد سلبية تُجعل نفسها سلبية عند الخدش ؛ فحص بصري من الممر لا حاجة إلى دخول مساحة محصورة |
| قبو محطة رفع مياه الصرف الصحي تحت الأرض (100٪ RH، H2S الغلاف الجوي، ترخيص دخول مساحة مغلقة مطلوب لأي وصول مادي) |
يهاجم كبريتيد الهيدروجين مركبات المطاط؛ الرطوبة تسريع تآكل الخط السند؛ كل فحص أو استبدال يتطلب مراقبة الغازات، التهوية، الحزام والشخص في وضع الاستعداد | 304 SS مقاوم لـ H2S في درجة حرارة الغرفة؛ لا يوجد مطاط ليتحلل؛ التفتيش البصري السنوي من فتحة مدخل القبو |
| خط معالجة الأغذية والمشروبات (غسيل يومي بالعصارة عند 80 درجة مئوية ؛ متطلبات صحة FDA / USDA ؛ مسار التدقيق لجميع مواد الاتصال بالمعدات) |
المرفقات المطاطية تمتص مواد التنظيف الكيميائية، وتتضخم، وتسرب جزيئات الإلاستومر إلى بيئة الإنتاج، مما يشكل خطر التلوث.استبدال الصمام كل 2-3 سنوات كجزء من برنامج الصيانة الوقائية. | 304 SS هو CIP (تنظيف في الموقع) متوافق مع جميع أنظمة التنظيف القياسية لصناعة الأغذية ؛ صفر تسرب الجسيمات ؛ شهادة المواد القابلة للتتبع بالكامل متاحة ؛تصميم نظيف بدون شقوق لاستيعاب البكتيريا |
| مصنع المعالجة الكيميائية (غلاف جوي محمل بالمذيبات؛ اتصال متكرر بالسكب؛ تقسيم المناطق ATEX/IECEx للغلاف الجوي المحتمل الخطورة) |
يسبب امتصاص بخار المذيب تورم حجم المطاط بنسبة 20-60٪ ؛ تصبح درجة حمولة التثبيت غير متوقعة في غضون أسابيع من التثبيت ؛ الاستبدال المتكرر هو استراتيجية إدارة المخاطر الوحيدة | 304 SS مقاوم لجميع المذيبات الصناعية الشائعة؛ تعتبر درجة الحمل مستقرة ويمكن التنبؤ بها طوال عمر الخدمة الكامل؛ البناء المعدني بالكامل يلغي خطر تراكم الشحنة الثابتة |
| تكوين | المواد | أنهي | صلابة | مقاومة التآكل | الوزن | أفضل تطبيق |
|---|---|---|---|---|---|---|
| A ️ المعيار | 6061-T6 الألومنيوم | أبيض مفعم بالأنوديز 10-15μm | معتدلة | جيد (في الداخل) | أخف | مراكز البيانات والمصانع الداخلية والمحاطات ذات المناخ |
| ب صعبة | 6061-T6 الألومنيوم | صلبة مفرزة 25-50μm | عالية (350-500 HV) | جيد (في الخارج) | ضوء | معدات الهواء الطلق، البيئات الحادة، إمكانات عالية للقلق |
| C بحرية | 304 الفولاذ المقاوم للصدأ | لا يوجد (طبقة Cr2O3 السلبية) | عالية | ممتاز (بالشاطئ) | الأكثر ثقلاً (~ 35% أكثر) | البيئة الساحلية، البحرية، الكيميائية، الغذائية، الصيدلانية أي بيئة حيث خطر التآكل يهيمن على جميع الاعتبارات الأخرى |
| النموذج | الحمل الرأسي (N) | H (ملم) | W (ملم) | الكتلة (كيلوغرام) | النطاق الأمثل لوزن المعدات (كيلوغرام) * |
|---|---|---|---|---|---|
| JGX-1278D-370B | 370 | 76 | 92 | 1.81 | 15 إلى 26 كجم لكل حصان |
| JGX-1278D-310B | 310 | 83 | 102 | 1.91 | 13 إلى 22 كجم لكل حصان |
| JGX-1278D-292B | 292 | 89 | 105 | 2.00 | 12 إلى 21 كجم لكل حصان |
| ★ JGX-1278D-235B | 235 | 95 | 121 | 2.22 | 10 إلى 17 كجم لكل حصان |
| JGX-1278D-199B | 199 | 108 | 133 | 2.40 | 8 إلى 14 كجم لكل حصان |
| JGX-1278D-176B | 176 | 124 | 144 | 2.70 | 7-12 كجم لكل حمولة |
| JGX-1278D-154B | 154 | 137 | 156 | 2.90 | 6 إلى 11 كجم لكل حصان |
| JGX-1278D-122B | 122 | 155 | 180 | 3.09 | 5-9 كجم لكل حمولة |
* النطاق الأمثل المحسوب عند 40-70٪ من الحمل الاسمي لأفضل أداء التخفيف. يجب أن يؤخذ الاختيار الفعلي بعين الاعتبار توزيع الحمل عبر نقاط تركيب متعددة ، والحمل الديناميكي أثناء التشغيل ،وأي عدم التماثل في مركز ثقل المعدات.
| الصناعة | المعدات | مصدر الاهتزاز | قيمة JGX-1278D-235B |
|---|---|---|---|
| المياه و مياه الصرف الصحي | مضخات الطرد المركزي، مُنفخات الهواء، أجهزة التوزيع الكيميائي | عدم توازن الدفع، اضطرابات السوائل، رنين الأنابيب | متانة في البيئة الرطبة على مدار اليوم؛ مقاومة لـ H2S؛ صيانة صفر للمحطات غير المأهولة |
| التكييف والتبريد | أجهزة التبريد، أبراج التبريد، معالجات الهواء، مروحة المكثفات | نبضات الضاغط، عدم توازن المروحة، ناقل هيكلي | سقف مضاد للأرصاد الجوية؛ مقاومة دورة درجة الحرارة الموسمية؛ لا حاجة إلى أغطية واقية |
| الهواء المضغوط | المضغوطات ذات المسامير الدوارة والمتداولة، المجففات، خزانات الاستقبال | قوى جاذبية المكبس، نبض المسمار، صدى وعاء الضغط | يتعامل مع صدمة عزم التشغيل والاهتزاز المستمر في جهاز واحد |
| القوة الموزعة | مجموعات مولدات الديزل والغاز، وحدات توليد الطاقة المشتركة، التوربينات الصغيرة | نبضات إطلاق المحرك، عدم توازن الدوار، انتقالية خطوة الحمل | تحمل القرب من درجات الحرارة العالية؛ مقاومة رش الوقود/الزيت؛ بناء غير قابل للاشتعال |
| التعدين والحجارة | محركات الحطام، أسطوانات الشاشة، محركات التروس الحاملة، مضخات السائل | تحميل الاصطدام، عدم توازن الحزام، نبضات السائل | مقاومة للكش ، لا توجد نقاط تسميق لتسديد ؛ تعرض خارجية لموقع المنجم |
| النفط والغاز وسط التيار | المضخات المزايدة للأنابيب، أدوات العداد، ألواح محركات الصمامات | الاهتزاز الناجم عن التدفق، نبضات الضغط، أحداث تجويف المضخة | التسامح الكامل لغمور الهيدروكربونات؛ التوافق مع المناطق الخطرة |
| الخيوط والورق | محركات المصافي، محركات التقويم، غطاء محامل المجففات، أجهزة التلف | عدم التوازن في الدوران، اهتزازات محرك القيادة، متغيرات نظام البخار | مقاومة الرطوبة العالية عند درجات الحرارة المرتفعة؛ مقاومة للكيماويات البيضاء |
| البحرية والموانئ | غرف التحكم في الرافعة، محركات الشراع من السفينة إلى الشاطئ، قواعد محركات الناقل | حمولة الأثر من التعامل مع الحاويات، الاهتزازات الهيكلية من الآلات القريبة | مقاومة للغلاف الجوي الملح ؛ تتعامل مع الأثر المتعدد الاتجاهات من دورات التعامل مع الحاويات |
يتم تصنيع عازلات JGX-1278D-235B تحتإيزو 9001:2015إدارة الجودة مع ضوابط الإنتاج التالية:
منذ تأسيسنا في عام 2005، نمت شيان هوان لتصبح متخصصة معترف بها دوليا في العزل الاهتزازي، وامتصاص الصدمات، وحلول تبديد الطاقة.يعملون من مقرنا الرئيسي في شانشيفي الصين، فريقنا 500+ بما في ذلك أكثر من 100 الهندسة، التصنيع، والجودة المهنيينالاتصالات، توليد الكهرباء، وسائل النقل السكك الحديدية، والأنظمة البحرية، والمعدات الطبية.
منشأة التصنيع المعتمدة ISO 9001: 2015 لدينا تتضمن مراكز التصنيع CNC، محطات التلف الكابلات الآلية،وخطوط الإنتاج التي يتم التحكم بها بواسطة الكمبيوتر والتي تعمل في بيئات خاضعة لسيطرة المناخنحن نحافظ على برنامج نشط للبحث والتطوير يركز على مواد التخفيف المتقدمةوتحسين العزل المحدد للتطبيقات، مما يتيح لنا دعم كل من طلبات المنتجات القياسية وحلول العزل المخصصة بالكامل لمتطلبات العملاء الفريدة.
طلب عرض أو استشارة فنية:مشاركة مواصفات المعدات الخاصة بك وزن المدعوم، مساحة تركيب، بيئة التشغيل،و أهداف عزل الاهتزازات و فريق الهندسة التطبيقات لدينا سوف توفر توصية مصممة لسلسلة JGX-1278 مع التحقق من التوزيع الحمل مجانا، عادةً خلال يوم عمل واحد.
