| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جيه جي اكس-2228د-665ب |
| موك: | 4 قطع |
| شروط الدفع: | / تي تي، خطاب الاعتماد، باي بال، ويسترن يونيون |

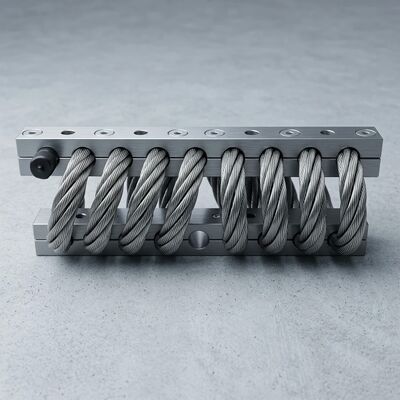

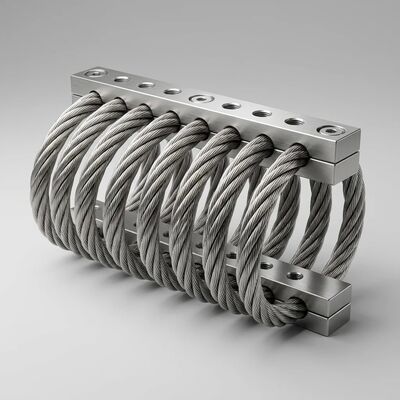

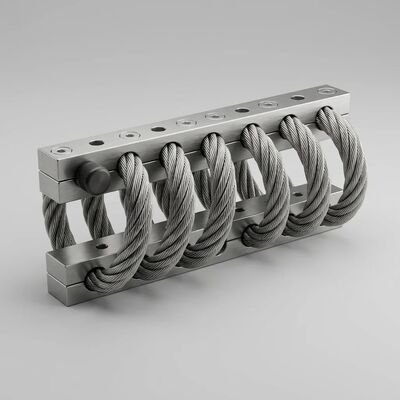

يوفر عازل اهتزاز حبل سلكي JGX-2228D-665B هندسة صلابة غير خطية متقدمة للتحكم في الاهتزازات الصناعية وعزل الصدمات. ينتمي هذا الطراز إلى سلسلة JGX-2228، ويستخدم كابلًا مجدولًا من الفولاذ المقاوم للصدأ 304 بقطر 22.2 مم مثبتًا عبر قضبان احتفاظ من سبائك الألومنيوم 6061-T6 مصنعة بدقة لتشكيل تجميع عزل حلزوني بـ 8 حلقات مصنف للحمل الساكن الأقصى 665 كجم في الضغط.
تُنشأ وظيفة الزنبرك عن طريق المرونة المتأصلة في انثناء الكابل المشكل مسبقًا في حلقة حلزونية. عندما ينحرف العازل تحت الحمل، تنتج هندسة الكابل استجابة تزداد صلابتها تدريجيًا — ناعمة ومتوافقة عند السعات المنخفضة لعزل اهتزازات فائقة، ثم تنتقل إلى معدل أكثر صلابة مع زيادة الانحراف لمنع الاصطدام الهيكلي أثناء أحداث الصدمات. وظيفة التخميد هي نتيجة الاحتكاك النسبي بين خيوط الكابل الفردية. تحت التحميل الديناميكي، يحول الانزلاق الدقيق عند مئات نقاط الاتصال بين الخيوط الطاقة الحركية إلى تبديد حراري منخفض الدرجة، مما يوفر تخميدًا يتناسب مع السرعة دون الحاجة إلى سوائل هيدروليكية أو عناصر مرنة أو أنظمة تحكم نشطة.
تُظهر الكابلات المصنوعة من الفولاذ المقاوم للصدأ AISI 304 خصائص ممتازة مقاومة للماء، ومقاومة استثنائية للتآكل، وأداء ميكانيكيًا ثابتًا طوال عمر الخدمة بأكمله. بفضل تركيبتها المعدنية بالكامل المقاومة للتآكل، تُعد عوازل اهتزاز الحبال السلكية من Xi'an Hoan أجهزة مستقرة بيئيًا وعالية الأداء لا تتأثر بدرجات الحرارة القصوى أو المواد الكيميائية أو الزيوت أو الأوزون أو الأشعة فوق البنفسجية أو الوسائط الكاشطة.
الميزة الهندسية المميزة لـ JGX-2228D-665B هي منحنى الصلابة التدريجي غير الخطي. تفرض العوازل ذات المعدل الخطي التقليدي حلاً وسطًا في التصميم: ناعمة بما يكفي لعزل السعات المنخفضة مقابل صلابة كافية للحماية من الحمل الزائد. يحل JGX-2228D-665B هذه المشكلة من خلال هندسة الكابل التي تنتج معدل زنبرك متغير باستمرار عبر نطاق الانحراف.
تتفاعل ثلاث آليات لإنتاج هذا السلوك:
تنتقل خاصية الصلابة الناتجة بسلاسة من منطقة عزل ذات معدل أقل (محسّنة للاهتزاز المستقر في نطاق 8-50 هرتز) إلى منطقة حماية ذات معدل أعلى (تمنع الإزاحة المفرطة أثناء أحداث الصدمات العابرة المصنفة حتى 20 جرام / 11 مللي ثانية نصف جيب). يلغي هذا السلوك المزدوج الحاجة إلى مراحل عزل منفصلة، مما يقلل من تعقيد النظام وبصمة التركيب.
المسؤولية البيئية جزء لا يتجزأ من تصميم JGX-2228D-665B. يحتوي هذا العازل على صفر مطاط، وصفر مواد مرنة، وصفر بوليمرات صناعية — مواد تتدهور بمرور الوقت، وتطلق جزيئات بلاستيكية دقيقة، ولا يمكن إعادة تدويرها اقتصاديًا.
| الموديل | JGX-2228D-665B |
| السلسلة | JGX-2228 (عازل كابل حلزوني للخدمة الشاقة) |
| قطر الكابل | 22.2 مم (7/8 بوصة) |
| بناء الكابل | نمط 7*19 خيوط، فولاذ مقاوم للصدأ AISI 304 |
| عدد الحلقات | 8 |
| الحمل الساكن الأقصى (ضغط) | 665 كجم |
| مادة القضبان | سبائك الألومنيوم 6061-T6 (فولاذ مقاوم للصدأ 304 اختياري) |
| معالجة السطح | أنودة صلبة (قياسي)، أنودة بيضاء (اختياري) |
| خاصية الصلابة | تدريجي غير خطي (انتقال من التليين إلى التصلب) |
| نسبة التخميد | 0.15-0.25 (يعتمد على السعة) |
| تردد الرنين | 8-12 هرتز (يعتمد على الحمل) |
| كفاءة العزل | >90% فوق 25 هرتز |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +120 درجة مئوية (-40 درجة فهرنهايت إلى +248 درجة فهرنهايت) |
| تصنيف مقاومة الصدمات | 20 جرام / 11 مللي ثانية نبضة نصف جيب |
| قطر فتحة التركيب | M12 (فتحة مرور 12 مم) |
| الوزن الصافي | 0.5 كجم |
| حالة RoHS | متوافق (التوجيه 2011/65/EU) |
| اتجاه التركيب | ضغط، قص، ضغط بزاوية 45 درجة، دوران |
مادة قضبان التركيب: يمكن اختيار الفولاذ المقاوم للصدأ أو الألومنيوم وفقًا لمتطلبات التطبيق. سبائك الألومنيوم 6061-T6 هي التوصية القياسية لمعظم التطبيقات الصناعية نظرًا لنسبة القوة إلى الوزن الممتازة ومقاومة التآكل الطبيعية. يوصى باستخدام الفولاذ المقاوم للصدأ 304 للبيئات شديدة التآكل بما في ذلك المنصات البحرية ومرافق معالجة المواد الكيميائية.
اختيار المعالجة السطحية لقضبان الألومنيوم:
| قطاع التطبيق | المعدات المحمية النموذجية | مصادر الاهتزاز والصدمات | المزايا التشغيلية |
|---|---|---|---|
| المنصات البحرية والساحلية | خزائن الإلكترونيات، أنظمة الملاحة، رفوف الاتصالات، مجموعات المولدات، تجميعات المضخات | حركة هيكل السفينة الناتجة عن الأمواج، اهتزاز المحرك، ظروف العواصف، تجويف المروحة | عمر طويل، خالٍ من الصيانة، درجات حرارة قصوى، مقاومة التآكل، حماية جميع المحاور |
| معدات الطرق الوعرة للخدمة الشاقة | الأجهزة المثبتة على المركبات، محطات المولدات المتنقلة، وحدات التحكم الإلكترونية على متن الطائرة | التضاريس الوعرة، ظروف الطرق السيئة، تأثير الاصطدام، اهتزازات مستمرة عالية السعة | عمر طويل، خالٍ من الصيانة، درجات حرارة قصوى، مقاومة الأوزون، مقاومة الأشعة فوق البنفسجية |
| الطيران والفضاء | حجرات إلكترونيات الطيران، أجهزة الكمبيوتر على متن الطائرة، وحدات المرجع بالقصور الذاتي، أنظمة التحكم البيئي | مناورات عالية الجاذبية، هبوط قاسٍ، هواء مضطرب، اهتزازات واسعة النطاق ناتجة عن المحرك | درجات حرارة وارتفاعات قصوى، بناء ألومنيوم خفيف الوزن، لا إطلاق غازات |
| حاويات الشحن واللوجستيات | بصريات دقيقة، أدوات علمية، شحنات إلكترونية حساسة، معدات معايرة | صدمات النقل، تأثير السقوط أثناء المناولة، دورات التحميل/التفريغ، اهتزازات النقل متعدد الوسائط | عمر طويل، خالٍ من الصيانة، التعرض للرطوبة، استخدام متكرر دون تدهور |
| الآلات الصناعية | أجهزة الطرد المركزي، المجففات الصناعية، المضخات عالية الضغط، الضواغط، مراكز التصنيع باستخدام الحاسب الآلي | أحمال ديناميكية غير متوازنة، نبضات المطرقة السائلة، اهتزازات المعدات المتأصلة، ضعف هيكل الأساس | عمر طويل، خالٍ من الصيانة، مقاومة المواد الكيميائية، تحمل البيئات المسببة للتآكل |
| أنظمة الطاقة المتجددة | خزائن التحكم في توربينات الرياح، محطات العاكس الشمسي، رفوف تخزين طاقة البطاريات، أجهزة قياس مولدات المد والجزر | رنين البرج الناجم عن الرياح، دورات التمدد الحراري، الاقتران الميكانيكي لتردد الشبكة، تأثير ارتطام الأمواج | خالٍ من الصيانة، درجات حرارة قصوى، متانة الطقس الخارجي، مواد صديقة للبيئة |
| المعدات الطبية والمخبرية | أجهزة التشخيص، أجهزة الطرد المركزي المخبرية، موازين التحليل الدقيقة، معدات التعقيم | اهتزازات من الأجزاء المتحركة الداخلية، صدمات نقل العربات المتنقلة، ضوضاء ميكانيكية محمولة عبر المباني | خالٍ من الصيانة، لا إطلاق غازات، يمكن تعقيمه، توافق مواد غرف الأبحاث النظيفة |
| الهندسة المدنية والإنشائية | عوازل دعامات الجسور، مخمدات التحديث الزلزالي، ممتصات اهتزاز المداخن، معدات المراقبة الهيكلية | الرياح التي تسبب ترددات رنين، غاز المداخن الذي يسبب اضطرابًا بالقرب من جهاز التنقية، اهتزازات الأرض الناتجة عن حركة المرور، الأحداث الزلزالية | خالٍ من الصيانة، درجات حرارة قصوى، بيئات مسببة للتآكل، عمر تصميمي لعقود متعددة |
س: ما الذي يجعل منحنى صلابة JGX-2228D-665B "غير خطي"؟
ج: على عكس الزنبركات أو حوامل المطاط التقليدية التي تنتج نسبة ثابتة من القوة إلى الانحراف، تنتج هندسة الكابل في JGX-2228D-665B بشكل طبيعي تأثير تصلب تدريجي. عند الانحرافات الصغيرة يكون العازل متوافقًا لعزل اهتزازات فائقة؛ مع زيادة الانحراف، تزداد الصلابة لمنع الاصطدام تحت أحمال الصدمات. يتم تحقيق ذلك من خلال تغييرات في انحناء حلقة الكابل وضغط الخيوط بينها تحت زيادة الحمل — لا توجد آليات خارجية مطلوبة.
س: هل JGX-2228D-665B صديق للبيئة وقابل لإعادة التدوير حقًا؟
ج: نعم. يمكن إعادة تدوير كل من كابل الفولاذ المقاوم للصدأ وقضبان سبائك الألومنيوم بنسبة 100٪ من خلال عمليات استعادة المعادن الصناعية القياسية. الوحدة لا تحتوي على مطاط أو بلاستيك أو بوليمرات صناعية. لا تولد انبعاثات مركبات عضوية متطايرة، ولا جزيئات بلاستيكية دقيقة، ولا تتطلب أي مواد تشحيم. تستخدم عملية التصنيع تقنيات العمل البارد بشكل أساسي مع مدخلات طاقة منخفضة نسبيًا.
س: ما الفرق بين الأنودة البيضاء والأنودة الصلبة؟
ج: توفر الأنودة البيضاء تصلبًا سطحيًا معتدلًا مع الحفاظ على لون الألومنيوم الطبيعي. تنتج الأنودة الصلبة طبقة أكسيد أكثر سمكًا وكثافة بكثير (صلابة سطحية تزيد عن 60 HRC) بلون رمادي أغمق. يوصى بالأنودة الصلبة للتعرض الخارجي، والتركيبات عالية التآكل، والتطبيقات التي تتطلب عزلًا كهربائيًا. كلا العلاجين يوفران حماية ممتازة من التآكل.
س: هل يمكن استخدام JGX-2228D-665B في الهواء الطلق أو في البيئات البحرية؟
ج: نعم. التركيبة المعدنية بالكامل من كابل الفولاذ المقاوم للصدأ وقضبان الألومنيوم المؤكسدة باللون الصلب مقاومة للغاية لرذاذ الملح والرطوبة والأشعة فوق البنفسجية ودرجات الحرارة القصوى. بالنسبة للبيئات البحرية الأكثر عدوانية، توفر مادة قضبان الفولاذ المقاوم للصدأ 304 الاختيارية هامش تآكل إضافي.
س: كيف أختار اتجاه التركيب الصحيح؟
ج: يدعم JGX-2228D-665B اتجاهات التركيب بالضغط (الحمل الرأسي)، والقص/الدوران (الحمل الأفقي)، والضغط بزاوية 45 درجة (الحمل المدمج). يمكن لمهندسي التطبيقات لدينا التوصية بالتكوين الأمثل بناءً على وزن معداتك، ومركز الثقل، وطيف الاهتزاز المتوقع، وبصمة التركيب المتاحة. اتصل بنا بمواصفات معداتك للحصول على توصية مفصلة.
شركة شيان هوآن الميكروويف المحدودة هي الشركة المصنعة المحترفة لعوازل ومثبتات الاهتزاز، وتوفر حلول امتصاص الطاقة وعزل الاهتزازات عالية الجودة لمجموعة متنوعة من القطاعات التجارية والصناعية والصناعات الثقيلة.
تغطي منتجاتنا مجموعة واسعة، بما في ذلك عوازل اهتزاز الحبال السلكية، ومثبتات الصدمات المرنة، ومخمدات الاحتكاك، وممتصات الصدمات، بالإضافة إلى مرشحات LC ومكونات اتصالات الميكروويف. تأسست الشركة في عام 2005، ومع تطور سريع على مدى عقدين من الزمن، نمت لتضم أكثر من 500 موظف بما في ذلك أكثر من 100 خبير هندسي وتقني. يقع المقر الرئيسي للشركة في منطقة شيان للتكنولوجيا الفائقة، شنشي، الصين، وتدير 800 متر مربع من مرافق الإنتاج والبحث والتطوير المخصصة.
الآن، نخدم عملاء عبر أكثر من 31 مقاطعة في الصين وحوالي 25 دولة أجنبية، ونوفر حلول عزل الاهتزازات لمحركات الأقراص وأنظمة المراوح وآلات الضغط والمصاعد والضواغط ومعدات المعالجة الكيميائية وأنظمة السكك الحديدية والمترو وهندسة الجسور والمعدات الميكانيكية والبناء واسع النطاق واستوديوهات التسجيل والمسارح والمركبات والسفن والآلات الصناعية من جميع الأنواع.
اتصل بنا اليوم لمعرفة كيف يمكن لمنتجاتنا أن تفيد احتياجات تطبيق معداتك الخاصة، أو بدلاً من ذلك قد تجد أحد ممثلينا العديد لمساعدتك في تلبية متطلبات منتجك. يقدم فريق الهندسة لدينا تحليلات تطبيق شاملة بما في ذلك حسابات الحمل والانحراف، وتنبؤات انتقال الاهتزاز، وتصميم تكوين تركيب مخصص.
