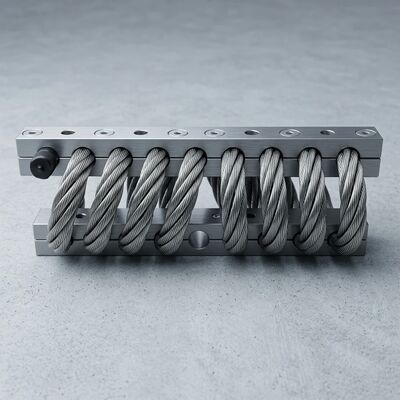

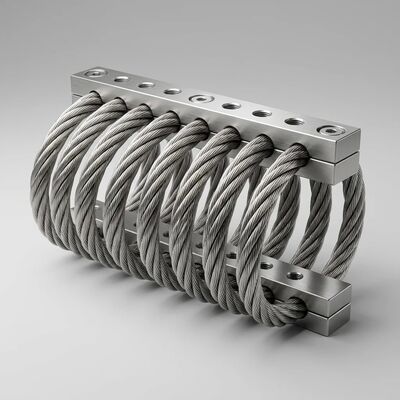

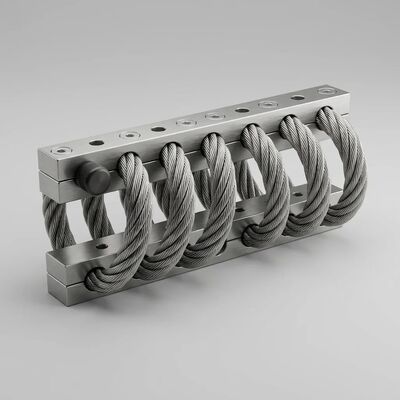

EMC-Safe سلك حبل المعزل غير المغناطيسي JGX-2228D-665B حامل تبديد الصدمات العابر للإلكترونيات الدقيقة

JGX-2228D-665B عازل الاهتزازات غير المغناطيسي غير المغناطيسي الآمن EMC

إن عازل الاهتزازات JGX-2228D-665B للحبل السلكي مصمم خصيصًا للتطبيقات التي تكون فيها التوافق الكهرومغناطيسي (EMC) ونظافة المجال المغناطيسي متطلبات تشغيلية حاسمة.هذا النموذج من سلسلة JGX-2228 يستخدم 22سلك من الفولاذ المقاوم للصدأ AISI 304 ذو قطر 2 ملم في حالته المهروسة بالكاملالحالة غير المغناطيسية .

يتم إنشاء وظيفة الربيع من خلال المرونة المتأصلة في ثني كابل تم تشكيله في حلقة مروحة. كل حلقة كابل تعمل كعنصر رباعي غير خطي ،توفير استجابة مبدئية متوافقة لعزل الاهتزاز الذي يصلب تدريجيا تحت زيادة الحمل لمنع الانتقال المفرط خلال أحداث الصدمةوظيفة التخفيف هي نتيجة الاحتكاك النسبي بين خيوط الأسلاك الفردية للكابل.يخلق بناء 7 * 19 سلسلة المئات من نقاط الاتصال بين الأسلاك حيث تحويل كولوم الاحتكاك الطاقة الميكانيكية الديناميكية إلى انتشار الحرارة منخفضة الدرجة، آلية إدارة الطاقة الخالية من الصيانة.

الكابلات المصنوعة من الفولاذ المقاوم للصدأ AISI 304 في الحالة المحمصةالأداء الميكانيكي المتوقعمع مقاومة التآكل، والبناء المعدني بالكامل، Xi'an Hoan's الحبال السلكية عازل الاهتزازات هي بيئية مستقرة، أجهزة عالية الأداء التي لا تتأثرالمواد الكيميائية، الزيوت، الأوزون، الأشعة فوق البنفسجية، والوسائط الحادة.

التصميم الآمن للطاقة الكهرومغناطيسية وغير المغناطيسية

عادة ما تتضمن عازلات الاهتزازات التقليدية سبائك حديدية أو صفات مغناطيسية من الفولاذ المقاوم للصدأ أو مكونات فولاذية مضمنة يمكن أن تشوه الحقول المغناطيسية المحلية ،توليد التيارات الدوامية في الحقول المتغيرة في الوقت، أو إدخال تشويهات التشغيل المشترك السلبي (PIM) في بيئات RF. يزيل JGX-2228D-665B هذه المخاطر من خلال اختيار المواد المتعمدة القائمة على التطبيق:

• مواد الكابلات غير المغناطيسية:يتم توفير كابل الفولاذ المقاوم للصدأ AISI 304 في الحالة المحلاة بالكامل مع نفاذية مغناطيسية (μr) تم التحقق منها أقل من 1.02في هذا المستوى ، يتم تصنيف المادة على أنها غير مغناطيسية ولا تنتج تشويهات قابلة للقياس في الحقول المغناطيسية التشخيصية ، بما في ذلك تلك المستخدمة في مجموعات التصوير بالرنين المغناطيسي (1.5T-7T) ، المجهر الإلكتروني ،وتركيبات مقياس المغناطيس الدقيق.
• مواد القضبان غير المغناطيسية:سبيكة الألومنيوم 6061-T6 هي بطبيعتها غير مغناطيسية مع نفاذية تساوي 1.0 (مطابقة للمساحة الحرة). لا تحتوي على الحديد ، لا مغناطيسية محفزة ،و لا يوجد توقيع مغناطيسي متبقي بعد التعرض للحقول الخارجية القوية.
• الجهاز السلبي: صفر انبعاثاتالـ (جي جي إكس-2228 دي-665 بي) لا تحتوي على أي مكونات إلكترونية، لا محركات، لا أجهزة استشعار، ولا عناصر نشطة من أي نوع.إنه لا يولد ولا يصدر تداخلات كهرومغناطيسية عبر أي نطاق تردديعلى عكس أنظمة إلغاء الاهتزازات النشطة، فإنه لا يتطلب مصدر الطاقة، لا جهاز تحكم، لا حلقة ردود فعل، ولا ينتج ضوضاء التبديل أو انبعاثات هارمونية.
• لا توجد تكوين حلقة أرضيةعندما يتم تحديدها مع قضبان الألومنيوم الصلبة المعطلة (التي تشكل طبقة سطحية من أكسيد الألومنيوم العازلة كهربائياً) وإدخالات غلاف غير موصلة اختيارية،يوفر JGX-2228D-665B العزل الكامل بين المعدات المعزولة وهيكلها التركيبهذا يمنع تكوين حلقات الأرض التي هي مصدر شائع للضوضاء والضوضاء في أنظمة القياس الحساسة.
• الراديو الراديوي الشفاف:يستخدم البناء المعدني بالكامل مواد غير حديدية لا تتفاعل مع حقول الترددات الراديوية.الهندسة المنسفة المفتوحة لحلقات الكابلات تقلل أيضًا من أي إمكانية لإنعكاس RF غير مقصود أو تأثيرات الرنين التجويفي التي يمكن أن تحدث مع الهياكل المعدنية الصلبة في الحقول القريبة من الهوائي.

تكنولوجيا تشتيت موجات الصدمة العابرة

واحد من أكثر السيناريوهات تحدياً في عزل الاهتزاز هو إدارة نبضات الصدمة العابرةالنبضات الميكانيكية عالية السعة التي يمكن أن تغمر المكبات التقليدية قبل أن يكون لديهم الوقت للرديُعالج جهاز JGX-2228D-665B هذه المشكلة من خلال سلسلة من الطاقة المتعددة المراحل التي تنشط في غضون ميكرو ثانية من وصول جبهة الموجة:

• عدم التطابق في مقاومة الجبهةنبضة الصدمة التي تسافر عبر الهيكل المثبت تواجه هندسة حلقة الكابلات كتغيير ميكانيكي مفاجئ في المعوقةيقدم الكابل متعدد الخيوط حدود معقدة تسبب انعكاس جزئي وتحويل الوضع لموجة الإجهاد الواردة، يتحول القطع إلى الانحناء، وكل تحويل الوضع يقلل من الطاقة المنقولة إلى الحمولة المنعزلة.
• التشتت المتعدد الطرق:داخل حزمة سلاسل الكابل 7 * 19 ، تنقسم جبهة موجة الصدمة إلى مسارات انتشار متعددة أثناء سفرها عبر سلاسل الأسلاك الفردية.الاختلافات في طول المسار بين الخيوط الخارجية والداخلية تسبب التشتت الزمني، النبض عالي التردد ينتشر إلى شكل موجي منخفض التردد وطويل المدة والذي هو أقل ضررا بكثير للمعدات الحساسة.
• التخفيف من الاحتكاك بين الأوتار:وبما أن خيوط الأسلاك الفردية تخضع لحركة صغيرة نسبية أثناء الانحراف الناجم عن الصدمة ، فإن الاحتكاك في كل واجهة اتصال بين الخيوط يحول الطاقة الحركية إلى حرارة.هذه الآلية فوريّة، لا تتطلب أي سائل لزج ، وتتدرج بشكل طبيعي مع نطاق المدخلات الصدمات الكبيرة تشارك المزيد من نقاط الاتصال وتنتج تبديد طاقة أكبر نسبيا.
• صلابة صلابة غير خطية:وبما أن حلقات الكابلات تنحرف إلى منطقة الصلابة العالية من خصائص الربيع غير الخطي ، فإن المقاومة المتزايدة تحد من الحد الأقصى للسفر وتمنع القاع الميكانيكي.الانتقال من منطقة الحماية المنخفضة إلى منطقة الحماية العالية يحدث تدريجياً، بدون انقطاع القوة المفاجئ المميز للشاحنات الميكانيكية.
• الحماية الشاملة:التكوين المداري لـ 8 حلقات يوفر تبديد الطاقة في وقت واحد في محاور الضغط والقطع والطاحونة بغض النظر عن اتجاه النبضات الصدميةحلقات الكابلات المتعددة موجهة بشكل مثالي لاعتراض وتبديد الطاقة الواردة، توفر حماية حقيقية متعددة المحاور في جهاز سلبي واحد.

المواصفات التقنية

أشرطة التركيب خيار المواد ومعالجة السطح

مادة قضبان التثبيت:يمكن اختيار الفولاذ المقاوم للصدأ أو الألومنيوم. سبيكة الألومنيوم 6061-T6 هي التوصية القياسية للتطبيقات الحساسة للكهرباء الكهرومغناطيسية بسبب خصائصها غير المغناطيسية بطبيعتها (μr = 1.0) والعزل الكهربائي الذي توفره الطبقة السطحية الصلبة. Stainless steel 304 in the annealed condition is available as an option for highly corrosive environments where the additional strength of steel is required — note that annealed 304 maintains non-magnetic classification (μr < 1.02).

معالجة السطح اختيار قضبان الألومنيوم:

• التشطيب الأبيض:المعالجة السطحية لجعل سطح الألومنيوم أصعب من نفسه. يحتفظ لون قضبان الألومنيوم الأبيض المضغوط بنفس لون الألومنيوم نفسه.انها المعالجة السطحية العادية من قضبان التثبيت الألومنيوم، مناسبة للتطبيقات العامة في الداخل. ملاحظة: الأسطح البيضاء المضغوطة قد تحتفظ ببعض الموصلات الكهربائية.
• التشطيب الصلب:المعالجة السطحية لجعل قضبان الألومنيوم الصلبة أصعب بكثير من طريقة الألومنيوم الأبيض المضغوط. لون قضبان الألومنيوم الصلبة المضغوطة هو أكثر قتامة من طريقة الألومنيوم الأبيض المضغوط.توفر طبقة الأكسيد الأكثر سماكة عزلًا كهربائيًا فعالًا بين شريط التركيب وشاسية المعداتاستخدام خاص لمتطلبات معقدة أو خاصة من ظروف عمل عازلات الحبل السلكي بما في ذلك المنشآت الحساسة للكهرباء الكهرومغناطيسية، والتعرض للخارج،وتطبيقات ارتداء عالية.

الخصائص الرئيسية لمعازل اهتزاز شيان هوان

• لا يوجد زحف أو شيخوخة خصائص ميكانيكية ثابتة طوال عمر الخدمة الذي يمتد لعقود عديدة
• التخفيف الداخلي العالي
• نطاق درجة حرارة واسع جداً - تشغيل موثوق به من -40 درجة مئوية إلى +120 درجة مئوية دون انحراف الأداء
• مجموعة واسعة من الأدوات المحتملة ‬ مواد قضبان متعددة ، علاجات السطح ، خيارات البوشينغ وتكوينات التثبيت
• إنشاء نماذج أولية سريعة واقتصادية إعدادات مخصصة معتمدة من قبل EMC متوفرة مع أوقات زمنية قصيرة
• بناء صلب للغاية ومدة حياة طويلة تصميم معدني بالكامل يقاوم الاعتداءات الجسدية والبيئات القاسية
• عزل ممتاز للصدمات والاهتزازات المشتركة جهاز واحد يتعامل مع الاهتزازات المزمنة والصدمات العابرة الحادة
• غير متأثرة بالعوامل الكيميائية، ومياه البحر، والأوزون، وأشعة فوق البنفسجية
• التصميم السلبي الآمن للطاقة الكهرومغناطيسية ‬ صفر انبعاثات كهرومغناطيسية، صفر توقيع مغناطيسي، صفر متطلبات الطاقة
• المواد غير المغناطيسية في جميع أنحاء متوافقة مع بيئات التصوير بالرنين المغناطيسي ومقياس المغناطيس والمجهر الإلكتروني
• تبديد موجات الصدمة العابرة
• التشغيل الخالي من الصيانة لا توجد تزيينات أو تعديلات أو خدمة محددة من أي نوع

مجالات التطبيق ‬ عزل الاهتزاز الآمن للطاقة الكهرومغناطيسية

أسئلة شائعة ¥ JGX-2228D-665B عازل آمن إلكتروني

السؤال: هل الـ JGX-2228D-665B غير مغناطيسي حقاً؟ هل يمكن استخدامه بالقرب من ماسح الرنين المغناطيسي؟
الجواب: نعم، يتم تصنيف كل من كابل الفولاذ المقاوم للصدأ AISI 304 (حالة الحرارة، μr < 1.02) وألواح سبيكة الألومنيوم 6061-T6 (μr = 1.0) على أنها مواد غير مغناطيسية.العازل لا ينتج تشويهات قابلة للقياس في المجال المغناطيسي وقد تم تحديده لتركيبات المعدات المساعدة في غرف معدات مجموعة التصوير بالرنين المغناطيسينحن نقدم شهادات المواد التي توثق الشفافية المغناطيسية عند الطلب.

س: كيف يختلف تبديد موجات الصدمة العابرة عن تخفيف الاهتزاز العادي؟
الجواب: التخفيف المنتظم لاهتزازات الهزازات المستمرة، وانخفاض درجة التذبذب. الهدف من تبديد الصدمات العابرة هو النبضات الميكانيكية قصيرة المدى عالية الكثافة.JGX-2228D-665B يتعامل مع كل من خلال آليات مختلفة: مرونة حلقة الكابل يعزل الاهتزاز في الحالة الثابتة، في حين أن سلسلة الكولوم من الاحتكاك المتعددة المسارات تتباعد طاقة الصدمة في غضون ميكرو ثانية من وصول جبهة الموجة.منحنى الصلابة غير الخطي يوفر مقاومة متزايدة تدريجيا التي تمنع القاع تحت الصدمة دون التضحية العزلة في مستويات الاهتزاز العادية.

س: هل يتطلب الـ JGX-2228D-665B إرسال الأرض الكهربائية أو الحماية؟
الجواب: لا، الـ JGX-2228D-665B هو جهاز ميكانيكي سلبي بالكامل لا يتطلب طاقة كهربائية ولا اتصال أرضي ولا درعالمعالجة السطحية الصلبة الموضحة على قضبان الألومنيوم توفر في الواقع العزل الكهربائي بين المعدات والسطح التثبيت، ومنع تشكيل حلقة الأرض مصدر شائع للضوضاء في أنظمة القياس الحساسة.

س: هل يمكن تخصيص JGX-2228D-665B لمتطلبات EMC محددة؟
الجواب: نعم، فريقنا الهندسي يمكنه تكوين مادة الشريط، ومعالجة السطح، ومادة البوشينغ،والمتطلبات الميكانيكيةنحن نقدم بشكل منتظم تكوينات مخصصة لمصنعي التصوير الطبي OEM، مصنعي معدات أشباه الموصلات، وبناء الأدوات العلمية.اتصل بنا مع مواصفاتك للحصول على استشارة تقنية.

س: ما هي الوثائق المتاحة للتحقق من الامتثال لـ EMC/MRI؟
ج: نحن نقدم شهادات المواد إلى EN 10204 3.1 بما في ذلك بيانات اختبار الشفافية المغناطيسية، و ISO 9001: 2015 شهادة نظام الجودة، وثائق الامتثال RoHS،و علامة CE عند الاقتضاءيمكن ترتيب تقارير الاختبار المخصصة لخصائص المواد المحددة لبرامج تأهيل OEM.

معلومات عن الشركة شركة شيان هوان للموجات الدقيقة المحدودة

شيان هوان الميكروويف شركة المحدودة هي الشركة المصنعة المهنية من عزل الاهتزازات والرفعات، وتوفير حلول امتصاص الطاقة عالية الجودة وعزل الاهتزازات لمجموعة متنوعة من التجارية,الصناعة والصناعة الثقيلة.

منتجاتنا تغطي مجموعة واسعة، بما في ذلك عازلات اهتزاز الحبل السلكي، ورفعات الصدمة الإلاستومرية، ومكابح الاحتكاك، ومكابح الصدمة، فضلا عن مرشحات LC ومكونات الاتصالات الميكروويف.تأسست في عام 2005، مع التنمية السريعة على مدى عقدين، ونحن نمت إلى أكثر من 500 موظف بما في ذلك أكثر من 100 مهندس وخبراء فنيين.يقع مقر الشركة في منطقة شيان للتكنولوجيا العالية، شانشي، الصين، تشغيل 800 متر مربع من المرافق الإنتاجية المخصصة والبحث والتطوير.

الآن، نحن نخدم العملاء في أكثر من 31 مقاطعة في الصين وحوالي 25 بلدا في الخارج، وتوفير حلول عزل الاهتزازاتضاغطات، معدات المعالجة الكيميائية، أنظمة السكك الحديدية والمترو، هندسة الجسور، المعدات الميكانيكية، البناء على نطاق واسع، استوديوهات التسجيل، المسارح، المركبات، السفن،والآلات الصناعية من جميع الأنواع.

اتصل بنا اليوم لمعرفة كيف يمكن لمنتجاتنا أن تفيد احتياجات تطبيقات المعدات الخاصة بك،أو بدلا من ذلك يمكنك العثور على واحد من العديد من ممثلينا لمساعدتك على تلبية متطلبات المنتج الخاص بكنحن متخصصون في تصميم العزل المحدد للتطبيق مع خبرة خاصة في المنشآت المتوافقة مع EMC والنظيفة مغناطيسياً للبيئات الطبية والعلمية والاتصالات.

الشهادات وضمان الجودة

• نظام إدارة الجودة ISO 9001:2015 معتمد
• الاتفاقية الدولية للسلامة والسلامة والسلامة
• شهادات المواد وفقًا لمعيار EN 10204 3.1 متاحة
• علامة "موافقة الـ CE" متاحة عند الطلب
• وثائق التوافق الكهرومغناطيسية/الرنين المغناطيسي المخصصة متاحة لتأهيل OEM
