JT-QTF-1268-MCX تصفية تجويف مخصصة موجهة موجة مصفف الحزام منخفض خسارة الإدراج

تفاصيل المنتج

تردد المركز:

f0 = 1268 ميجا هرتز

عرض النطاق الترددي 1 ديسيبل:

≥20 ميجا هرتز

فقدان إدخال التردد المركزي:

.90.95 ديسيبل

VSWR:

.31.3@f0±10 ميجا هرتز

عائق:

50Ω

نوع الواجهة:

إم سي إكس-ك

درجة حرارة العمل:

-55 درجة مئوية ~ 85 درجة مئوية

الابعاد الخارجية:

81.6 × 52 × 20 ((ملم)

الوزن:

112 جرام

الرفض:

≥60dB@1.1GHz، ≥65dB@1.38GHz، ≥30dB@f0±40MHz

متوسط القوة:

1 واط

إبراز:

مرشح تجويف موجة مخصص,فلتر تجويف خسارة إدراج منخفضة,JT-QTF-1268-MCX فلتر تجويف

Low Insertion Loss Cavity Filter

JT-QTF-1268-MCX Cavity Filter

شروط الدفع والشحن

الحد الأدنى لكمية

شروط الدفع

L/C، D/A، D/P، T/T، Western Union، MoneyGram

منتجات ذات صلة

2200~220 ميغاهرتز مرسومة موجهة موجة منخفضة خسارة إدخال مرشح النطاق JT-QTF-2230-MCX

احصل على أفضل سعر

1575.42 ميغاهرتز مرشح موجات مخصص مع خسارة إدراج منخفضة فلتر مرور النطاق JT-QTF-1575-MCX-1

احصل على أفضل سعر

JT-QTF-1575-MCX تصفية الفجوة العريضة المخصصة لموجة التوجيه خسارة إدراج منخفضة

احصل على أفضل سعر

JT-QTF-1501-KFD مرشح النطاق المخصص مع عائق 50Ω وواجهة N-KFD

احصل على أفضل سعر

اتصل بنا

اتصل بنا الآن

وصف المنتج

ملخص

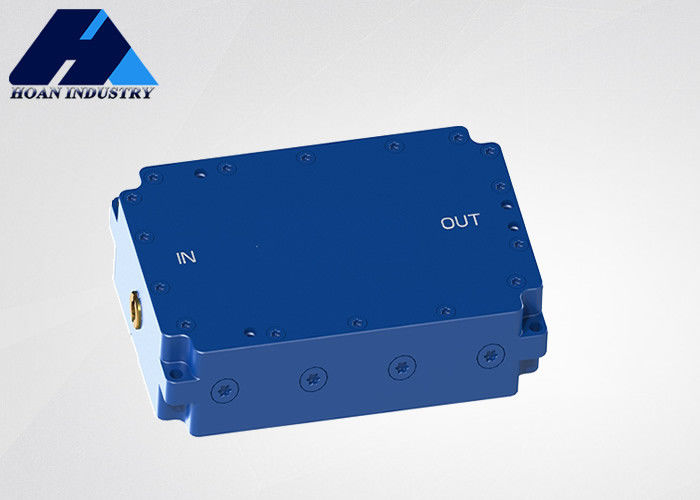

فلتر التجويف JT-QTF-1268-MCX هو فلتر مرور النطاق الذي يستخدم لاختيار نطاقات تردد الإشارة ، والحد من عرض النطاق الترددي للإشارة المدخلة ، وقمع الضوضاء ، وتحسين نسبة الإشارة إلى الضوضاء.

تستخدم بشكل رئيسي في أنظمة الملاحة والاتصالات العسكرية بيدو ، ويمكن استخدامها أيضًا في الأنظمة الفرعية للملاحة والاتصالات المدنية بيدو.

الخصائص

الحجم الصغير، الوزن الخفيف، القدرة القوية على التكيف مع البيئة، والموثوقية العالية.

JT-QTF-1268-MCX تصفية تجويف مخصصة موجهة موجة مصفف الحزام منخفض خسارة الإدراج 0

المعيار الرئيسي

تردد المركز	f0=1268MHz
عرض النطاق الترددي 1dB	≥20MHz
فقدان إدخال التردد المركزي	≤0.95dB
الرفض	≥60dB@1.1GHz،≥65dB@1.38GHz، ≥30dB@f0±40MHz
VSWR	≤1.3@f0±10MHz
متوسط الطاقة	1W
عائق	50Ω
نوع الواجهة	MCX-K
درجة الحرارة	-55 درجة مئوية 85 درجة مئوية
الأبعاد الخارجية	81.6 × 52 × 20 ((ملم)
وزن	112 غرام
