حجم صغير 1268 ميغاهرتز التجويف مرشح النطاقات JT-QTF-1268-MCX-1 خسارة إدراج منخفضة مخصصة

تفاصيل المنتج

تردد المركز:

f0 = 1268 ميجا هرتز

فقدان إدخال التردد المركزي:

≤1 ديسيبل

VSWR:

.31.3@f0±10 ميجا هرتز

الرفض:

≥60dB@1.1 جيجا هرتز، ≥65dB@1.38 جيجا هرتز، ≥25dB@ f0±40 ميجا هرتز

عائق:

50Ω

متوسط القوة:

1 واط

نوع الواجهة:

في: MCX-K؛ خارج: عازل زجاجي

درجة حرارة العمل:

-55 درجة مئوية ~ 85 درجة مئوية

الابعاد الخارجية:

60 × 45 × 14 (مم)

الوزن:

60 جرام

إبراز:

1268 ميغاهرتز فلتر الكهوفة,خسارة إدراج منخفضة فلتر التجويف,مرشح الفجوة المخصص

Low Insertion Loss Cavity Bandpass Filter

Customized Cavity Bandpass Filter

شروط الدفع والشحن

الحد الأدنى لكمية

شروط الدفع

L/C، D/A، D/P، T/T، Western Union، MoneyGram

منتجات ذات صلة

2200~220 ميغاهرتز مرسومة موجهة موجة منخفضة خسارة إدخال مرشح النطاق JT-QTF-2230-MCX

احصل على أفضل سعر

1575.42 ميغاهرتز مرشح موجات مخصص مع خسارة إدراج منخفضة فلتر مرور النطاق JT-QTF-1575-MCX-1

احصل على أفضل سعر

JT-QTF-1575-MCX تصفية الفجوة العريضة المخصصة لموجة التوجيه خسارة إدراج منخفضة

احصل على أفضل سعر

JT-QTF-1501-KFD مرشح النطاق المخصص مع عائق 50Ω وواجهة N-KFD

احصل على أفضل سعر

اتصل بنا

اتصل بنا الآن

وصف المنتج

ملخص

فلتر التجويف JT-QTF-1268-MCX-1 هو فلتر مرور النطاق الذي يستخدم لاختيار نطاقات تردد الإشارة ، والحد من عرض النطاق الترددي للإشارة المدخلة ، وقمع الضوضاء ، وتحسين نسبة الإشارة إلى الضوضاء.

تستخدم بشكل رئيسي في أنظمة الملاحة والاتصالات العسكرية بيدو ، ويمكن استخدامها أيضًا في الأنظمة الفرعية للملاحة والاتصالات المدنية بيدو.

الخصائص

الحجم الصغير، الوزن الخفيف، القدرة القوية على التكيف مع البيئة، والموثوقية العالية.

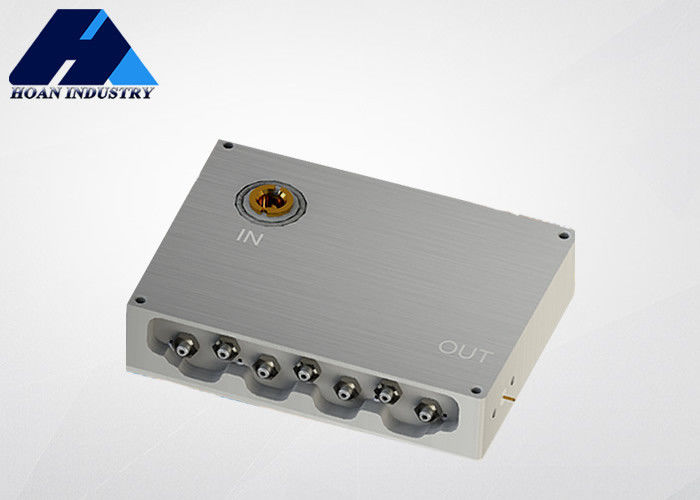

حجم صغير 1268 ميغاهرتز التجويف مرشح النطاقات JT-QTF-1268-MCX-1 خسارة إدراج منخفضة مخصصة 0

المعيار الرئيسي

تردد المركز	f0=1268MHz
فقدان إدخال التردد المركزي	≤1dB
الرفض	≥60dB@1.1GHz، ≥65dB@1.38GHz، ≥25dB@ f0±40MHz
VSWR	≤1.3@f0±10MHz
متوسط الطاقة	1W
عائق	50Ω
نوع الواجهة	IN:MCX-K؛OUT:عازل الزجاج
درجة حرارة العمل	-55 درجة مئوية 85 درجة مئوية
الأبعاد الخارجية	60 × 45 × 14 ((ملم)
وزن	60 غرام
