JT-QTF-1575-MCX تصفية الفجوة العريضة المخصصة لموجة التوجيه خسارة إدراج منخفضة

مرشح الفجوة المخصص,JT-QTF-1575-MCX مرشح الشريط الكهف,خسارة إدراج منخفضة فلتر التجويف

JT-QTF-1575-MCX Cavity Bandpass Filter

low insertion loss Cavity Bandpass Filter

اتصل بنا

اطلب اقتباس

JT-QTF-1575-MCX تصفية الفجوة العريضة المخصصة لموجة التوجيه خسارة إدراج منخفضة

تفاصيل المنتج

تردد المركز:

f0 = 1575.42 ميجا هرتز

عرض النطاق الترددي 1 ديسيبل:

≥3 ميجا هرتز

فقدان إدخال التردد المركزي:

≤1.5 ديسيبل

VSWR:

.31.3@f0±1.5 ميجاهرتز

الرفض:

≥50dB @ 1545MHz ≥55dB @ 1645MHz

عائق:

50Ω

نوع الواجهة:

إم سي إكس-ك

درجة حرارة العمل:

-55 درجة مئوية ~ 85 درجة مئوية

الابعاد الخارجية:

86 × 60 × 27 (مم)

الوزن:

130 جرام

إبراز:

مرشح الفجوة المخصص,JT-QTF-1575-MCX مرشح الشريط الكهف,خسارة إدراج منخفضة فلتر التجويف

JT-QTF-1575-MCX Cavity Bandpass Filter

low insertion loss Cavity Bandpass Filter

شروط الدفع والشحن

الحد الأدنى لكمية

شروط الدفع

L/C، D/A، D/P، T/T، Western Union، MoneyGram

منتجات ذات صلة

2200~220 ميغاهرتز مرسومة موجهة موجة منخفضة خسارة إدخال مرشح النطاق JT-QTF-2230-MCX

احصل على أفضل سعر

1575.42 ميغاهرتز مرشح موجات مخصص مع خسارة إدراج منخفضة فلتر مرور النطاق JT-QTF-1575-MCX-1

احصل على أفضل سعر

JT-QTF-1575-MCX تصفية الفجوة العريضة المخصصة لموجة التوجيه خسارة إدراج منخفضة

احصل على أفضل سعر

JT-QTF-1501-KFD مرشح النطاق المخصص مع عائق 50Ω وواجهة N-KFD

احصل على أفضل سعر

اتصل بنا

86-29-88292913

اتصل بنا الآن

وصف المنتج

ملخص

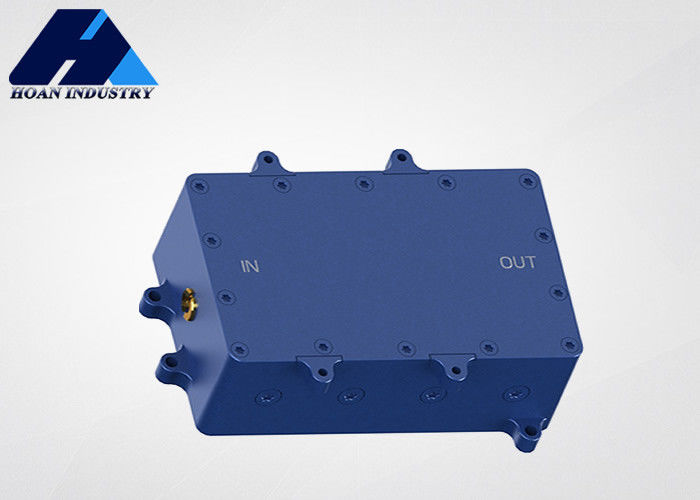

فلتر التجويف JT-QTF-1575-MCX هو فلتر مرور النطاق الذي يستخدم لتحديد نطاقات تردد الإشارة ، والحد من عرض النطاق الترددي للإشارة المدخلة ، وقمع الضوضاء ، وتحسين نسبة الإشارة إلى الضوضاء.

تستخدم بشكل رئيسي في أنظمة الملاحة والاتصالات العسكرية بيدو ، ويمكن استخدامها أيضًا في الأنظمة الفرعية للملاحة والاتصالات المدنية بيدو.

الخصائص

الحجم الصغير، الوزن الخفيف، القدرة القوية على التكيف مع البيئة، والموثوقية العالية.

JT-QTF-1575-MCX تصفية الفجوة العريضة المخصصة لموجة التوجيه خسارة إدراج منخفضة 0

المعيار الرئيسي

تردد المركز

f0=1575.42MHz

عرض النطاق الترددي 1dB

≥3MHz

فقدان إدخال التردد المركزي

≤1.5dB

الرفض

VSWR

≤1.3@f0±1.5MHz

متوسط الطاقة

عائق

50Ω

نوع الواجهة

MCX-K

درجة حرارة العمل

-55 درجة مئوية 85 درجة مئوية

الأبعاد الخارجية

86 × 60 × 27 ((ملم)

وزن

130 غرام
