| اسم العلامة التجارية: | Hoan |
| موك: | 10 |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
Hoan 100301 وسادات عزل الاهتزاز المطاطية القابلة للبلاط ومضادة للاهتزاز
القضاء على الاهتزازات الميكانيكية الشديدة والتلوث الضوضائي الهيكلي
في المباني التجارية الحديثة والمنشآت الصناعية الثقيلة، تمثل الضوضاء التي تنقلها الهياكل تحديًا هندسيًا مستمرًا ومكلفًا. تنتقل أزيز المحرك عالي التردد، ونبضات المضخة منخفضة التردد، وصدمات الضاغط الترددية مباشرة إلى الأرضيات الخرسانية. تنتقل هذه الطاقة كموجات صوتية صلبة عبر أعمدة المبنى، مما يؤدي إلى اهتزاز مخططات الطوابق بأكملها، مما يسبب شكاوى من الضوضاء، وارتخاء وصلات الأنابيب، وإزعاج المعدات عالية الدقة.
إذا كنت تتعامل مع:
انتقال الضوضاء الهيكلية: تنتشر الأصوات الطنانة ذات التردد المنخفض من غرف المعدات الميكانيكية عبر ألواح الأرضية إلى المكاتب أو المساحات السكنية.
إجهاد وصلات أنابيب التدفئة والتهوية وتكييف الهواء (HVAC): يؤدي الاهتزاز الشديد في مضخات المياه أو المبردات إلى إجهاد الأنابيب، مما يؤدي إلى تسرب السوائل وتشققات اللحام.
فقدان معايرة الأجهزة: موازين معملية حساسة أو أجهزة استشعار بصرية تسجل اهتزازات الأرضية، مما يؤدي إلى قراءات غير موثوقة.
تمثل وسادات عزل الاهتزاز المطاطية المعيارية Hoan 100301 الحل الاحترافي النهائي للفصل. تم تصميم سلسلة وسادات "الوافل" شديدة التحمل هذه من اللدائن المرنة المبركنة المتميزة، وهي تستخدم تكوينًا مكدسًا وقابلاً للانزلاق لامتصاص الطاقة الهيكلية وتحقيق عمليات تشغيل الآلات الهادئة للغاية.
معرض المنتجات
تتميز سلسلة 100301 الخاصة بنا بتصميم وافل مصمم على الوجهين يمنع الانزلاق، ويزيد من الانحراف الديناميكي، ويضمن توزيعًا موحدًا للحمل.
1. Hoan 100301 وسادة اهتزاز مطاطية معيارية (التكوين القياسي)

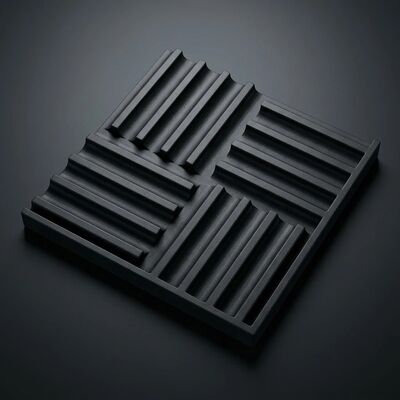

تتميز هذه الوسادة بملمس وافل عالي الأداء يخلق جيوبًا مفرغة متعددة الاتجاهات، وتوفر احتكاكًا ثابتًا رائعًا وعزلًا للصدمات.(الشكل 1: وسادة هوان 100301 المطاطية المضادة للاهتزاز - مطاط طبيعي مصبوب بدقة يتميز بمفاصل متشابكة معيارية للحصول على مقاس مرن.)
2. تفاصيل سطح الشبكة وجودة المواد

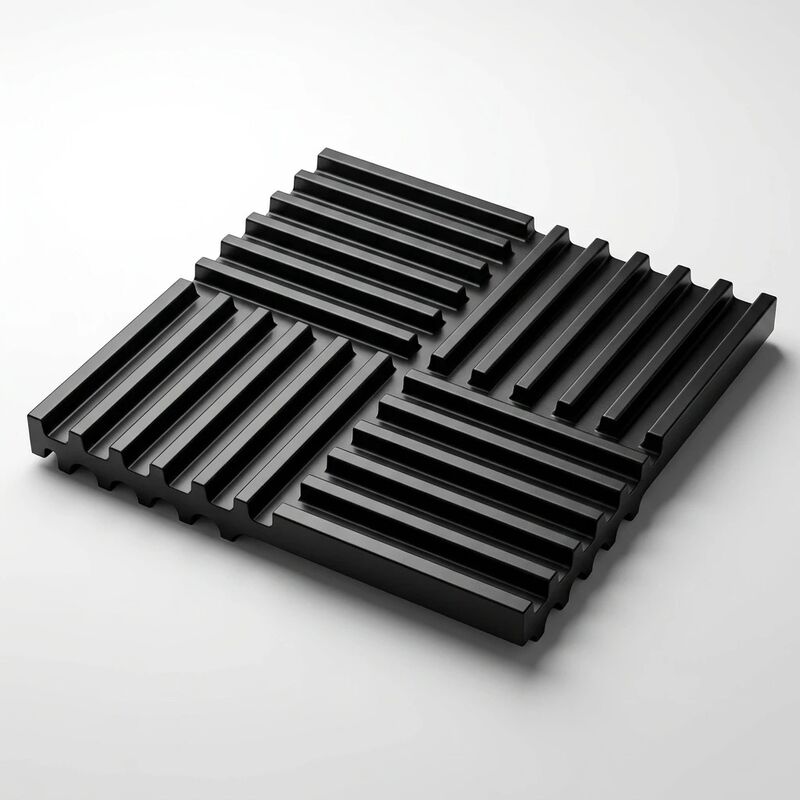

نظرة عن قرب تسلط الضوء على المطاط الصناعي المبركن عالي الجودة، مما يوضح سماكة الجدار المتسقة ومقاومة التمزق العالية المصممة للبيئات الهيكلية الصعبة.(الشكل 2: تفاصيل ملف تعريف السطح - شبكة الوافل الكثيفة تضمن خصائص القص المثالية وتمنع تجمع الرطوبة أو الزيت تحت الوسادة.)
الميزات الرئيسية الفوائد
تصميم وحدات متشابكة قابلة للبلاط:تبلغ أبعاد البصمة القياسية للكتلة الواحدة 85 مم × 85 مم × 20 مم. يمكن توصيل الكتل الفردية بسلاسة في حصائر أكبر لتتناسب مع أي قاعدة معدات أو مقطوعة في الموقع بسكين فائدة دون فقدان ثبات الحافة أو تصنيف الحمل.
أداء متعدد الطبقات قابل للتكديس (من 1 إلى 4 طبقات):قم بتوسيع نطاق عزل الاهتزاز بسهولة. يدعم الطراز 100301 التركيبات المكدسة التي يصل ارتفاعها إلى 4 طبقات (الارتفاعات الإجمالية: 20 مم، 43 مم، 66 مم، و89 مم). ومن خلال إدخال ألواح فولاذية مجلفنة مقاس 3 مم بين الطبقات لتوزيع أحمال الضغط، يخفض النظام تردده الطبيعي إلى 5.3 هرتز للحصول على أقصى قدر من الحماية من التردد المنخفض.
تركيبة مطاطية طبيعية عالية التخميد:يوفر NR (المطاط الطبيعي) أو النيوبرين أو EPDM الممزوج خصيصًا تبديدًا فائقًا للطاقة. يمتص ما يصل إلى 99% من الصدمات الصغيرة عالية التردد، مما يجعله مثاليًا للمحركات والمولدات والمبردات الصناعية عالية السرعة.نظام الأرقام:
الرقم الأول (الصلابة):على سبيل المثال، 6 يمثل 60 Shore A (قياسي). يمكن تخصيص 4 اختياريًا ناعمًا (40 Shore A) أو 8 فائق الصلابة (80 Shore A).
الرقم الثاني (كتل):يحدد تكوين البصمة (1 = 1 كتلة، 2 = 2 كتل، 4 = 4 كتل، 6 = 6 كتل، 8 = 8 كتل).
الرقم الثالث بعد الواصلة (الطبقات):يحدد عدد الطبقات المكدسة (من 1 إلى 4 طبقات، مفصولة بألواح توزيع الحمل مقاس 3 مم).
مقاومة البيئة الكيميائية العالية:تم تركيبه ليتحمل الأشعة فوق البنفسجية والأوزون والرطوبةالتعرض المعتدل للزيوت أو الشحوم الصناعية، مما يضمن عمر خدمة لا يحتاج إلى صيانة لأكثر من 10 سنوات في البيئات القاسية.
المواصفات التفصيلية (سلسلة Hoan 100301 - 60 Shore A صلابة)
يوضح الجدول أدناه المواصفات الفنية الكاملة لمجموعة منتجات Shore Aproduct القياسية 40 و60 و80 (باستخدام 60 Shore A كخط أساسي). هذه المعلمات معتمدة بالكامل لضمان الحسابات الميكانيكية الموثوقة:
| نموذج |
تحديد
|
المساحة (سم²) |
الحمل النهائي (كجم)
|
عدد الطيات
|
التشوه تحت الحمل المقابل (مم)
|
المقابلة التردد الطبيعي (هرتز)
|
|
الطول × العرض × الارتفاع
|
||||||
|
100301-61-1
|
85×85×20
|
72
|
144-230
|
1
|
2.0-4.0
|
13.2-10.6
|
|
100301-62-1
|
85×85×43
|
72
|
144-230
|
2
|
2.5-4.0
|
9.3-7.5
|
|
100301-63-1
|
85×85×66
|
72
|
144-230
|
3
|
7.5-12.0
|
7.6-6.1
|
|
100301-64-1
|
85×85×89
|
72
|
144-230
|
4
|
10.0-16.0
|
6.6-5.3
|
|
100301-61-2
|
170×85×20
|
145
|
220-474
|
1
|
2.5-4.0
|
13.2-10.6
|
|
100301-62-2
|
170×85×43
|
145
|
220-474
|
2
|
5.0-8.0
|
9.3-7.5
|
|
100301-63-2
|
170×85×66
|
145
|
220-474
|
3
|
7.5-12.0
|
7.6-6.1
|
|
100301-64-2
|
170×85×89
|
145
|
220-474
|
4
|
10.0-16.0
|
6.6-5.3
|
|
100301-61-4
|
170×170×20
|
290
|
456-970
|
1
|
2.5-4.0
|
13.2-10.6
|
|
100301-62-4
|
170×170×43
|
290
|
456-970
|
2
|
5.0-8.0
|
9.3-7.5
|
|
100301-63-4
|
170×170×66
|
290
|
456-970
|
3
|
7.5-12.0
|
7.6-6.1
|
|
100301-64-4
|
170×170×89
|
290
|
456-970
|
4
|
10.0-16.0
|
6.6-5.3
|
|
100301-61-6
|
255×170×20
|
433
|
934-1328
|
1
|
2.0-4.0
|
13.2-10.6
|
|
100301-62-6
|
255×170×43
|
433
|
934-1328
|
2
|
5.0-8.0
|
9.3-7.5
|
|
100301-63-6
|
255×170×66
|
433
|
934-1328
|
3
|
7.5-12.0
|
7.6-6.1
|
|
100301-64--6
|
255×170×89
|
433
|
934-1328
|
4
|
10.0-16.0
|
6.6-5.3
|
|
100301-61-8
|
340×170×20
|
578
|
1260-1940
|
1
|
2.5-4.0
|
13.2-10.6
|
|
100301-62-8
|
340×170×43
|
578
|
1260-1940
|
2
|
5.8-8.0
|
9.3-7.5
|
|
100301-63--8
|
340×170×66
|
578
|
1260-1940
|
3
|
7.5-12.0
|
7.6-6.1
|
|
100301-64-8
|
340×170×89
|
578
|
1260-1940
|
4
|
10.0-16.0
|
6.6-5.3
|
التطبيقات التقنية
تحظى منصات الاهتزاز المعيارية Hoan 100301 بثقة عالميًا من قبل المستشارين الصوتيين ومقاولي الهندسة الكهربائية والميكانيكية وبناة الآلات لعزل ضوضاء الآلات عالية التردد والتأثيرات الثقيلة منخفضة التردد.
أبراج تبريد أنظمة التدفئة والتهوية وتكييف الهواء:مثالية لوضع وحدات معالجة الهواء المثبتة على السقف (AHUs) والمبردات ومكثفات التبخر لمنع صدى الاهتزازات عبر الهياكل الخرسانية. مضخات ومراوح مياه السوائل الثقيلة: تفصل مضخات المياه المتداولة كبيرة الحجم ومراوح الطرد المركزي، مما يحمي الأنابيب الهيكلية من التشقق الناتج عن الإجهاد.
ضواغط الهواء الترددية:يمتص القوى غير المتوازنة الرأسية والأفقية عالية الطاقة، مما يعمل على تثبيت انزلاقات الضاغط دون تثبيت الأرضية الصلبة.
أسرة أساسات المختبرات الحساسة:يحمي المجاهر الإلكترونية عالية التكبير، وأجهزة القياس الإحداثية (CMMs)، والطاولات البصرية من اهتزازات الأرضية المحيطة.
الأرضيات العائمة المعمارية الغرف الصوتية:يستخدم بشكل متكرر في بناء أرضيات المسرح وغرف المولدات بالفنادق واستوديوهات التسجيل وغرف المصانع الميكانيكية لإنشاء فصل صوتي عالي الكفاءة.
