هوان 100611 أدوات آلة ذات وظائف ثقيلة مضادات الصدمات المطاطية Q235 الفولاذ المقوى مضادات الاهتزاز

هوان 100611 أدوات آلة ذات وظائف ثقيلة مضادات الصدمات المطاطية Q235 الفولاذ المقوى مضادات الاهتزاز

إيقاف الصدمات المدمرة للأرضية، وتحركات الآلات، وتعب الخرسانة عند المصدر

في منشآت التصنيع ذات الإنتاجية العالية، الآلات الثقيلة مثل المطبخات الهيدروليكية، ومركز CNC، ومطبخات الطابع، ومطرقات التصنيع تولد طاقة حركية هائلة.هذه الموجات الهزلية الهائلة تنتشر مباشرة في أساس المنشأة الخرسانية كاهتزازات ثابتةمع مرور الوقت، يؤدي هذا إلى التشقق الهيكلي، والتكسير السريع لمكونات الآلة باهظة الثمن، وفقدان حرج في دقة الأدوات، والزئير الصوتي الذي ينتهك معايير السلامة الصناعية.
هل منشأتك تواجه هذه المخاطر التشغيلية عالية المخاطر؟
أضرار الخرسانة والمباني:تأثيرات صغيرة متكررة تدمير ألواح الأرضيات الخرسانية، وتلف الأعمدة الهيكلية المحيطة، وتخفيف المسامير المثبتة في الأرض.
فقدان دقة الأدوات:اهتزازات عالية التردد تسبب تردد الأدوات، مما يؤدي إلى سوء التشطيبات السطحية، ومسارات إحداثيات CNC غير متوازنة، وقطع العمل المرفوضة.
الرنين الصوتي الشديد:موجات الصدمة ذات الترددات المنخفضة تتحرك عبر الأرضية وتشع من جديد كصوت في الهواء، مما يسبب بيئة عالية الديسيبل وتعب المشغل.
المشي الآلي والتحريك:معدات ثقيلة غير مرسومة تتحرك ببطء من موقعها المحدد، تهدد سلامة المشغل وتقطع خطوط الإمداد.
توفر وسائط Hoan 100611 من نوع أدوات الآلات الثقيلة صمغ الصدمات المطاطية حلًا لا هوامشية لفك الارتباط المهني. تم تصميمها خصيصًا لبيئات الأحمال القاسية ،هذه السلسلة تجمع بين المرونة العالية للمطاط الطبيعي المتصلب الممتاز مع صلابة تحمل الحمل القصوى لوحة الصلب الهيكلية Q235 المدمجة.

معرض المنتجات

تم تصميم سلسلة هوان 100611 للتعامل مع الأحمال الساكنة الهائلة والاصطدامات الديناميكية الشديدة، تم تصميمها مع هيكل فريد من نوعه ذو الجانبين لتوفير أقصى استقرار وأداء فصل.

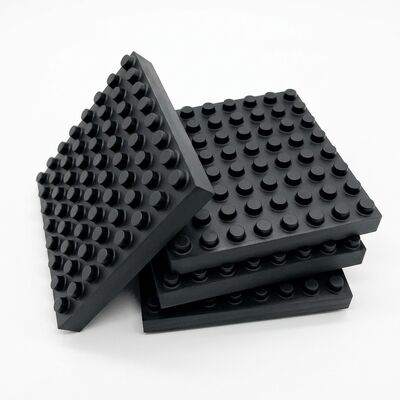

1. Hoan 100611 وسادة امتصاص الصدمات الثقيلة (التكوين القياسي)

يوفر السطح العلوي واجهة متساوية وصلبة لتوزيع وزن قاعدة الجهاز ، مما يمنع تركيز الضغط المحلي ويضمن محاذاة مثالية.(الشكل 1: ALJ48 آلة الأدوات المطاطية الثقيلة مدفعة امتصاص الصدمات يحتوي على المطاط الطبيعي المتصلب الثقيل مع تعزيز هيكلي داخلي من الصلب.)

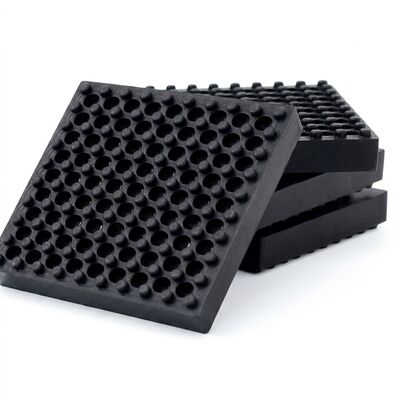

2. ملف تعريف أسفل عالي الأداء عرض تركيب عملي
صورة قريبة تبرز الملف السفلي المتطور المهندسي، تظهر المصفوفة الغطاء الهوائي عميقة الحفرة،ومتنوعة التثبيت في العالم الحقيقي تحت الآلات الثقيلة والمعدات.(الشكل 2: ملف تعريف الجزء السفلي المصمم - الكؤوس الفراغية ذات الثقب العميق متعددة النقاط والمنبثقات تلتقط جيوب الهواء لضرب كفاءة التخفيف مع توفير أقصى قبضة جانبية.)

الميزات الرئيسية الفوائد

الصفيحة الصلبية الهيكلية Q235 المدمجةمعظم الوسائد المطاطية الصلبة تعاني من الإجهاد المحلي الشديد والترهات والتمزيق تحت أسطح الآلات الثقيلة.لوحة فولاذية Q235 مطرقة بالرمل داخل جوهرهايعمل هذا الإدراج الهيكلي كموازنة للحمل، حيث يقوم بتوزيع القوى الرأسية الضخمة بالتساوي عبر جسم الإلاستومر بأكمله، مما يمنع فشل القطع، ويضمن أن تبقى الآلة مستوية تماماً.
قاع متقدم ذو فتحة عميقةيتم تصميم السطح السفلي بمصفوفة من الثقوب النازحة العميقة الأسطوانية المحاطة بالخرجات المركزية المرتفعة. هذه الهندسة تخدم وظيفتين هندسيتين حيويتين:
a. تحسين عامل الشكل:نظرًا لأن المطاط غير قابلة للضغط تقريبًا من حيث الحجم (o ≈ 0.5 نسبة بويسون) ، فإنه يتطلب مساحة للتدفق. توفر الثقوب العميقة حجمًا داخليًا للتوسع ، مما يحسن الانحراف الديناميكي.
ب. تخفيف الصدمات النيوماتيكية:الهواء المحاصر داخل التجاويف العميقة يعمل كربيع هواء ثانوي. تحت الاصطدامات المفاجئة، يتم ضغط الهواء بالهواءيمتص موجات الصدمة ذات السعة العالية ويقوم بحجب انتشار الصوت الذي يحمل الصلب.
c. قبضة عالية الاحتكاك:الملامح المحيطية تعمل كحدود امتصاص ثقيلةمضاعفة الاحتكاك الساكن والترابط الميكانيكي مع أرضيات الخرسانة للقضاء على الانجراف الآلي دون ملصقات كيميائية عدوانية.
قابلية التكيف مع الحمل الشديد (30 كجم إلى 6000 كجم):وتشمل 5 نماذج متميزة، وتقدم سلسلة هوان 100611 مجموعة من التطبيقات واسعة بشكل لا يصدق.الأبعاد المادية والقدرات المسموح بها تتناسب تماما مع متطلبات الهندسة الخاصة بك.
إلاستومير عالي التكثيف الصناعي:صيغت من الدرجة العالية، الكبريت المتأرجحة المطاط الطبيعي (NR) المركب، وهذا المربع يوفر مرونة متميزة وانزلاق منخفضة.والرطوبة، تضمن حياة خدمة تزيد عن 10 سنوات تحت حمل مستمر.

المواصفات التفصيلية

يقدم الجدول أدناه المعلمات الهندسية الدقيقة لعائلة منتجات Hoan 100611.هذه القيم معتمدة لدعم الحسابات الهيكلية المهنية وتخطيط تركيب الآلة:

4 طرق التثبيت المهنية

لاستيعاب تصاميم الآلات المختلفة، وأنواع الأرضيات، ومحركات القوة الديناميكية، تدعم سلسلة هوان 100611 أربعة تكوينات تثبيت متميزة تم اختبارها في الميدان:
طريقة 1:وضع مباشر تحت القدم
نطاق التطبيق:مثالية لآلات التشغيل الحاسوبية، وآلات الطحن، وآليات التشغيل التجارية، ومعدات النباتات المساعدة مع القوى الجانبية الحد الأدنى وبدون حاجة إلى ترسيخ ميكانيكي جامد.
الإجراء:
a. تنظيف سطح الأرضية الخرسانية بدقة، والتأكد من أنها خالية من الحصى، والماء، وزيت القطع.
ب. رفع قدم الجهاز باستخدام مرفق هيدروليكي ثقيل.
انزلي لوحة Hoan 100611 مباشرة تحت مركز جهاز التسوية أو قدم الدعم في الجهاز. انزلي الجهاز ببطء.التأكد من القاعدة يجلس مربعا على الجزء العلوي المسطح من وسادة دون.

طريقة 2:تثبيت الأرضية بالشفرات

نطاق التطبيق:مصممة للآلات التي تعاني من قوى جانبية معتدلة ، مثل خلاطات صناعية عالية الدوران والمروحة والمضخات المتبادلة.
الإجراء:
a. وضع لوحة Hoan 100611 تحت ساق الجهاز وتحديد النقطة الوسطى على أرضية الخرسانة.وإدخال المسمار الارتفاع الثقيلة الأرضية مرساة.
(ج) إعادة ضبط منصة (هوان) 100611 فوق مشبك المرساة.
د. تثبيت غسالة مطاطية ناعمة عالية الأداء / طوق عزل على الجزء العلوي من الجهاز لتجنب الاتصال المباشر بين المعدن والمعدن ("الجسر الصوتي").
e. اجعل المسمار الهيكلي يمر عبر فتحة تركيب الجهاز والغسالة المطاطية، ثم قم بإدخالها إلى مرساة توسيع الأرض.تشديد إلى المواصفات لإنشاء ربط معزول من الاهتزاز.

الطريقة 3: التراص المتعدد الطبقات
نطاق التطبيق:مصممة لأجهزة اختبار علمية أو طبية حساسة جداً، جداول بصرية عالية الدقة،أو المعدات التي تتطلب الانحراف الساكن الشديد والترددات الطبيعية المنخفضة للغاية (لتعزل الاهتزازات الزلزالية الدقيقة منخفضة التردد).
الإجراء:
أ. وضع أول حاوية 100611 مباشرة على لوح الخرسانة.
ب. ضع ورقة فولاذية معدنية بالصمغ الساخن بعمق 3 إلى 5 ملم (مقطعة لتتناسب مع البصمة الدقيقة لـ LxW) فوق الرصيف الأول. هذه الورقة تعمل كقسمة هيكلية.وضع وسادة Hoan 100611 الثانية على الجزء العلوي من ورقة الفولاذتكرار حسب الحاجة (حتى 3 طبقات متراصمة) ، وتوزيع الألواح الفولاذية الوسيطة الضغوطات الضغطية، ومنع الانحناء من الإلاستومر، والحفاظ على تركيبة ثابتة في دوران تحت الأحمال العالية.

الطريقة 4: الارتكاز على الأرض مع وحدات الحد
نطاق التطبيق:إلزامية للآلات التي تتعرض لضربات جانبية شديدة عالية السرعة وقوى القطع الأفقية الضخمة، مثل مطابعات الطابع، وقطع الطابع عالية السرعة، وآليات التزييف الهيدروليكي.
الإجراء:
a. تثبيت علب Hoan 100611 مباشرة تحت إطار قاعدة الجهاز الرئيسي وفقًا للمنهج 1 للتعامل مع الضغط السطحي والديناميكي الرأسي الهائل.
ب. تثبيت وحدات فولاذية مستقلة صلبة أو "توقف" على الأرضية الخرسانية المحيطة مباشرة بكل زوايا إطار قاعدة الماكينة.
(ج) قم بتثبيت هذه الحدود على الأرض باستخدام المسامير الميكانيكية الثقيلة.إدخال طبقة من غطاء المطاط عالية طول المدى أو وسادة عمودية هوان 100611 بين الحدود الحدودية الصلبة وإطار الآلةهذا يمتص قوى جدرانية جانبية هائلة أثناء عكس ضربة بينما يمنع الآلة من القفز أو المشي أو الانحناء.

تطبيقات عالمية

سلسلة هوان 100611 موثوق بها عالمياً في مشاريع صناعية وتجارية وهندسة هيكلية عالية الكثافة:
مراكز معالجة CNC الدقيقة:أجهزة التشغيل، وآلات الطحن، ومطاحن الحفر، وآلات التفريغ الكهربائية (EDM) التي تتطلب استقرارًا بعديًا دون الميكرون.
أجهزة طباعة للطابع السريع:يعزل موجات الصدمة الديناميكية الدورية الضخمة، بحماية ألواح المصنع ومنع نقل الاهتزازات إلى المكاتب المجاورة.
أجهزة صناعة الجهاز الهيدروليكي الثقيلة:يمتص ارتفاع الحمولة العمودية، ويحمي الأساس من الشقوق.
أدوات التدريب التجارية للرياضة:يعزل الصدمة المتكررة من تأثير القدم، مما يمنع الطبول الهيكلي الشديد من السفر إلى سقف السكن أو المكاتب المجاورة.
معدات ثني القص:يمتص القوى الميكانيكية المفاجئة التي تنتجها خلال كسر الصفائح المعدنية ودورات الانحناء عالية الدوران.
غرف مصانع التكييف الهوائي الثقيلة:ينفصل المبردات المائية ذات الوزن المتعدد، أبراج التبريد الصناعية، ومضغوطات الهواء الثقيلة.
