ملخص

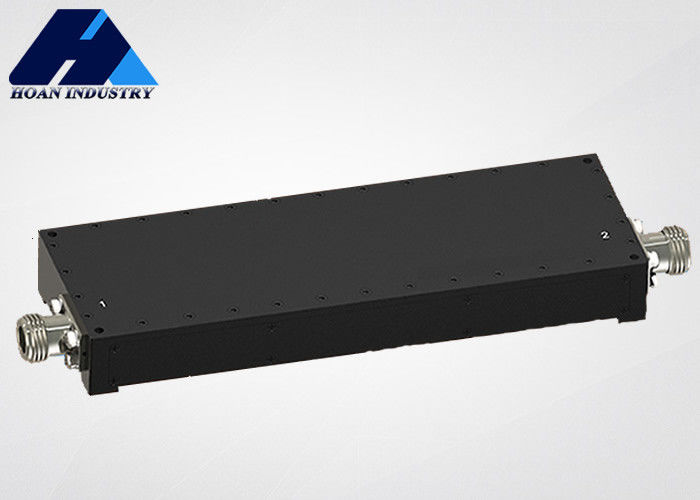

فلتر التجويف JT-QTF-1092-N هو فلتر مرور النطاق الذي يستخدم لاختيار نطاقات تردد الإشارة ، والحد من عرض النطاق الترددي للإشارة المدخلة ، وقمع الضوضاء ، وتحسين نسبة الإشارة إلى الضوضاء.
تستخدم بشكل رئيسي لاختيار التردد في أنظمة الاتصالات العسكرية، ويمكن أيضا أن تستخدم لقمع التدخل في أنظمة الاتصالات المدنية.
الخصائص
خسارة إدخال منخفضة، قمع عال، قدرة طاقة عالية، وموثوقية عالية.
المعيار الرئيسي
| تردد النطاق العابر | 960 ميغاهرتز 1225 ميغاهرتز |
| فقدان الإدراج | ≤1dB |
| الرفض |
≥40dB@860MHz،≥20dB@930MHz ≥30dB@1255MHz،≥45dB@1325MHz،≥55dB@1477MHz |
| VSWR | ≤1.3 |
| متوسط الطاقة | ≥150 واط |
| عائق | 50Ω |
| نوع الواجهة | ن-ك |
| درجة حرارة العمل | -55 درجة مئوية 85 درجة مئوية |
| الأبعاد الخارجية | 226 × 62 × 22 ((ملم) |
| وزن | 320 غرام |
